propósito

  • T28921: Sustitución de un cable de banco plano DIGITAL
  • T29231: Actualización de interfaz DIGITAL

calificación

Electricistas

Material

Pos.Denominación
Artículos
T28921T29231
01

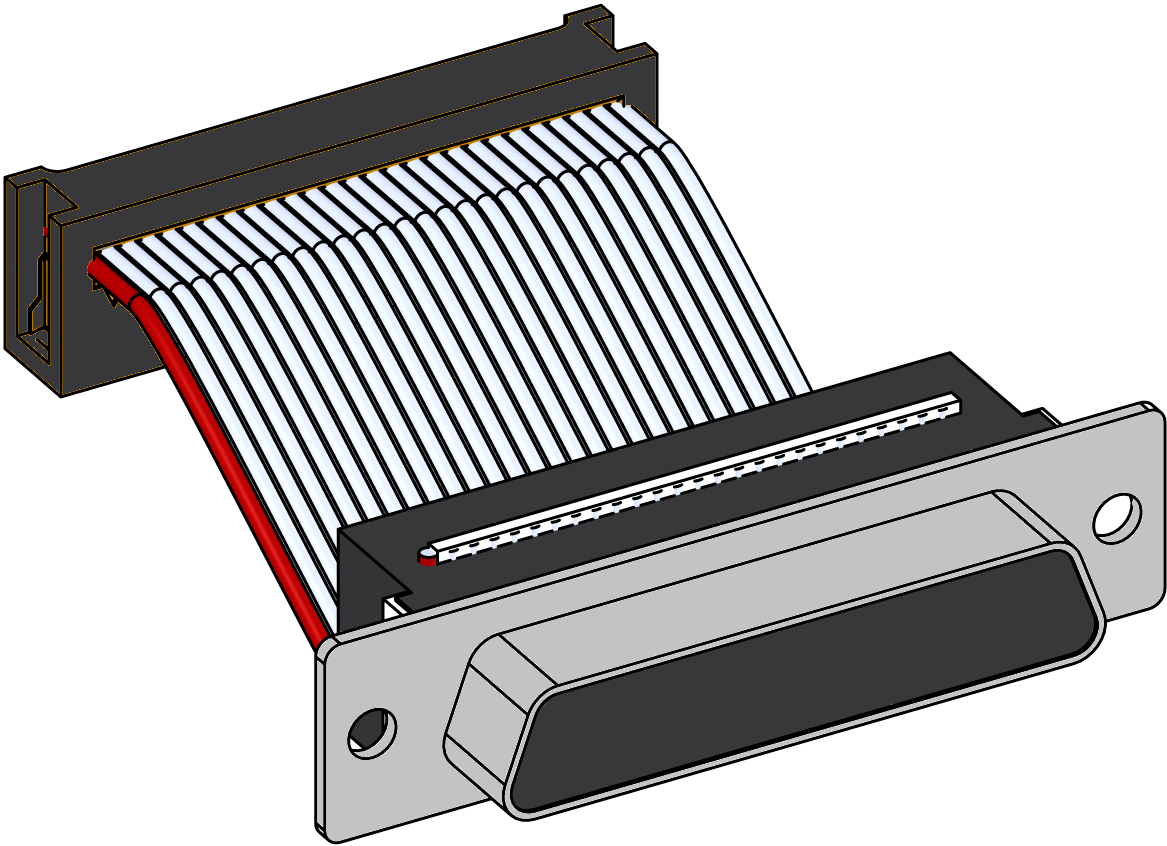

Cable plano 26-pol., Sub-D

T2892111
02

bloque de bloqueo M3

T15697-2
03

tornillo M3x8-Torx

B1983385-2
04

Draht GNYE

L0709-1
05placa de identificaciónT19277-2.

Material necesario

  • Destornillador Torx tamaño 10

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Quite las tapas

  • Cubierta de cables
    • Mantenga presionadas las lengüetas de fijación y levante la cubierta de cables hacia arriba (Fig. → 1).
  • Desconexión de conexiones en el Gate-6
    • Desconecte todos los cables de control y la fuente de alimentación del Gate-6.
  • Tapa de la carcasa
    • Retire los tornillos de fijación (3x) de la parte posterior del Gate-6 (Fig. → 2)
    • Presione lateralmente la tapa de la carcasa hasta que oiga un clic (Fig. → 3). A continuación, retire la tapa.

Sustituir o sustituir un componente

  • Extraiga el tapón ciego de la abertura «ZD». Esto ya no es necesario.

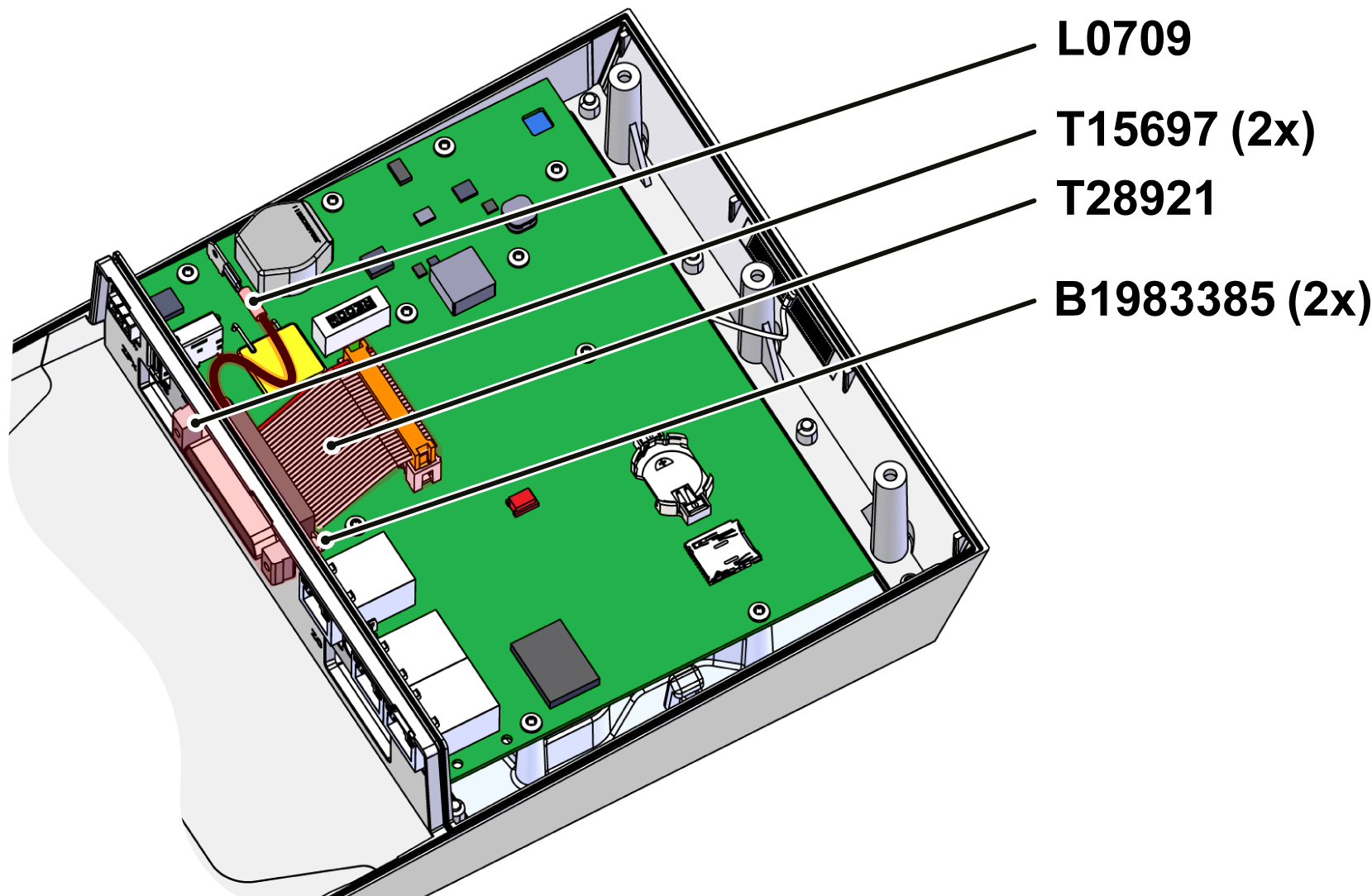

  • Inserte un cable plano de 26 pines con el conector desde el exterior en la abertura (T28921).
  • Fije el conector colocando los bloques de bloqueo en las posiciones (T15697, B1983385).
    • Instale también el cable de conexión a tierra (L0709) en el tornillo de montaje del conector.

  • Conecte los conectores al controlador GAT-61.
    • Cable plano de 26 polos → ranura X104
    • Cable de conexión a tierra → ranura X150

Instale la cubierta

  • Coloque la cubierta de la carcasa y presione la cubierta de la carcasa desde arriba y desde un lado hasta que escuche un clic.
  • Instale 3 tornillos de montaje en la parte posterior del Gate-6.
  • Pegue la placa de características (T19277) en la parte posterior del Gate-6 y en la guía rápida (O8406-X).

Función de comprobación

  • Compruebe la comunicación a través de la interfaz de acuerdo con el procedimiento de la guía rápida.
  • Coloque la tapa del cable y presione hacia abajo hasta que oiga un clic.
