propósito

Sustitución de la placa de alimentación PSU-61 (A 14)

cualificación

personal especializado

Material

Pos.
Denominación
Artículos
T28954

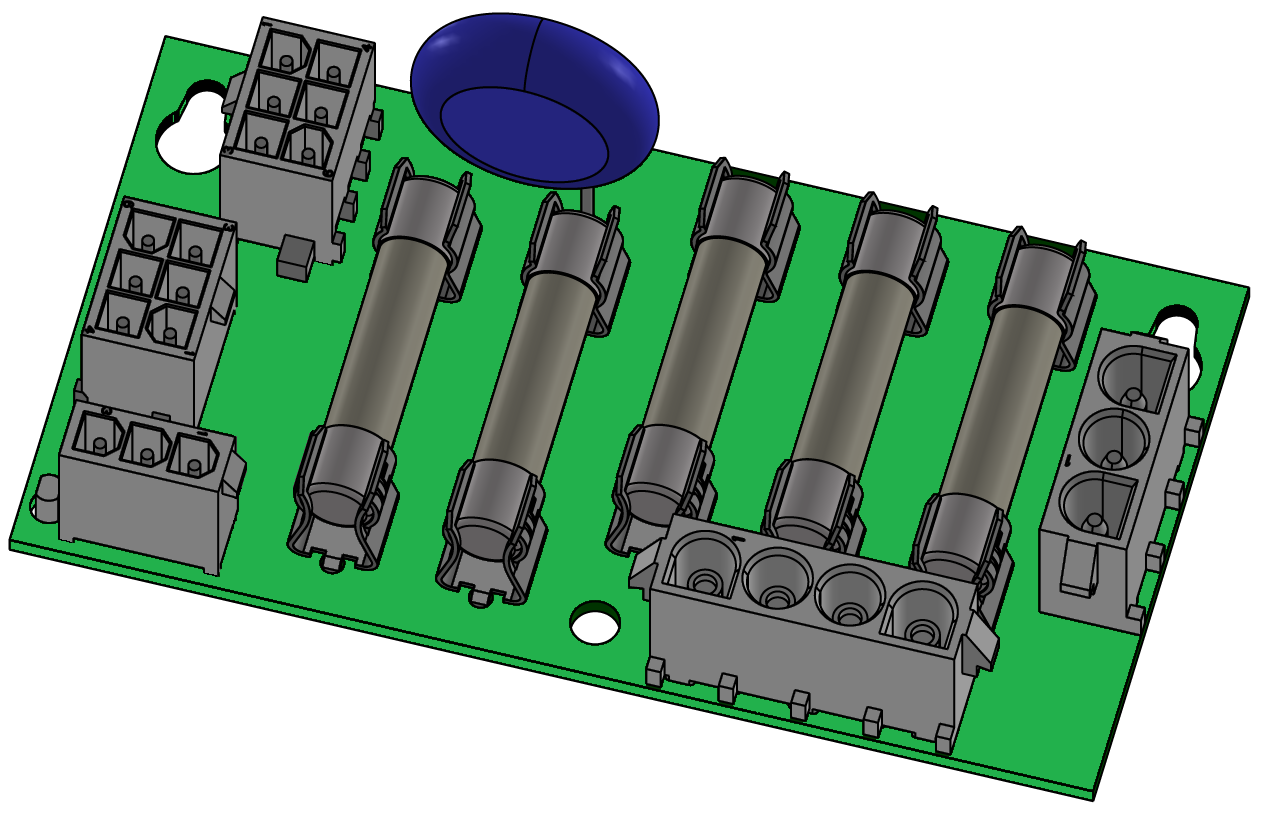

01Tarjeta de fuente de alimentación PSU-61T285541
02Conector puente X215 (preselección de tensión)T216081

Material requerido

  • Destornillador Torx tamaño 20

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

Enfriar y desconectar

  • En la pantalla básica, toca el botón de funcion ().
    • El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
  • Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.

Sustituya la pieza de repuesto

ATENCIÓN — ¡Peligro de conexiones incorrectas!

La preselección incorrecta de la tensión o las conexiones incorrectas pueden dañar el equipo. Por eso:

  • Asegúrese de que la selección de voltaje y las conexiones sean correctas.
  • Retire todos los conectores de la placa de la fuente de alimentación.
  • Quite el tornillo de montaje y retire la placa de la fuente de alimentación de su soporte para extraerla.
  • Transfiera los fusibles (FU_1, FU_2,...) a la nueva placa de fuente de alimentación.
  • Instale una nueva placa de fuente de alimentación y asegúrela con un tornillo de montaje.
  • Compruebe la tensión de la red, consulte las especificaciones en la placa de características.

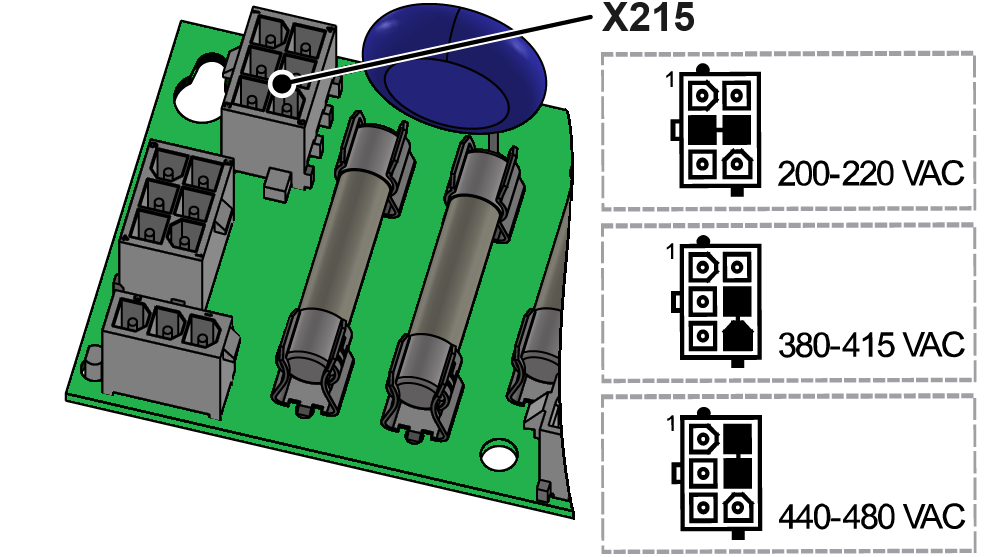

  • Preseleccione la tensión en la ranura X215 con el conector puente (T21608).

  • Conecte todos los conectores a la placa de la fuente de alimentación.

Cierre la parte delantera

  • Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Función de comprobación

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.

desconectar

  • Apague el aparato con el botón de E/S ().
    • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
