T29146: Renovación de Flow-5

propósito

Conversión del medidor de caudal Flow-5

cualificación

personal especializado

Material

Material necesario

• Destornillador de casquillo hexagonal, tamaño 40
• Destornillador Torx tamaño 15
• Equipo de cierre atornillado (por ejemplo, el sello líquido Loctite 620)

procedimiento

Enfríe y vacíe el equipo
(cuando Flow-5 esté instalado)

• En la pantalla básica, toca el botón de funcion ().
• En la pantalla básica, toca el botón de funcion ().
  • El equipo se enfría y vacía el molde antes de apagarlo.

Compruebe la presión y apague el equipo
(si el Flow-5 está instalado)

• Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
  • La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
• La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.

• Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Retire el Flow-5
(si el Flow-5 está montado)

• Extraiga el cable de control del Medidor de caudal Flow-5 de la conexión «HB IN».
• Si es necesario, retire las líneas de conexión entre Salida y retorno de todos los circuitos del medidor de caudal.

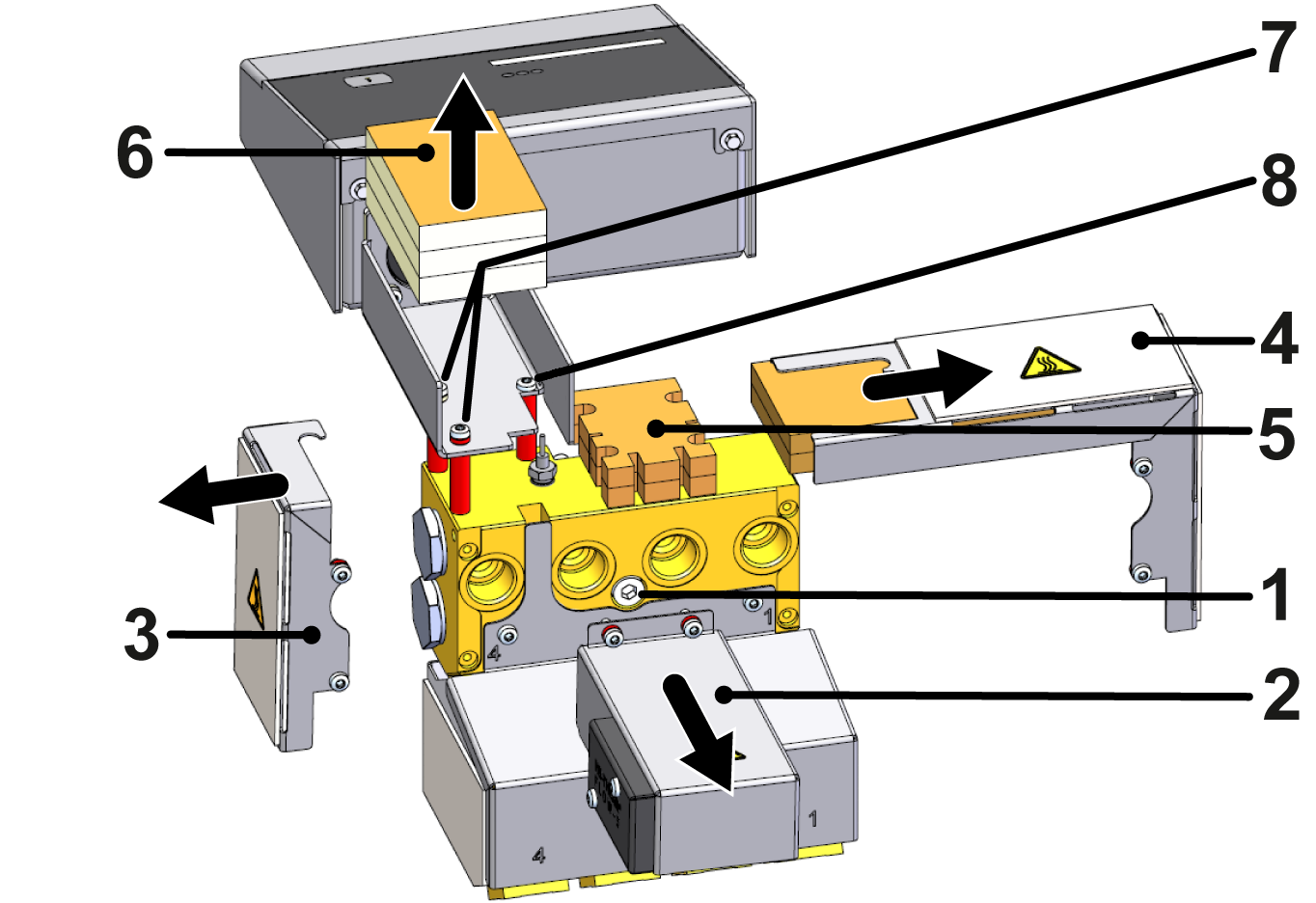

• Extraiga el tornillo de fijación (①) y extraiga el medidor de caudal externo de la unidad de control de temperatura.

Actualizar Flow-5

¡NOTA!

Las uniones roscadas están aseguradas con adhesivo y, por lo tanto, deben aflojarse lentamente. De lo contrario, existe el peligro de que la cabeza del tornillo se rompa. Si es posible, caliente el compuesto adhesivo de antemano.

• Retire la cubierta (②, ③, ④) quitando los tornillos Torx, incluido el espaciador
• Retire el aislamiento (⑤, ⑥).
  • Asegúrese de que no haya ninguna carga de tracción en las conexiones de los cables.
• Quite los tornillos Torx (⑦, ⑧), incluidos los espaciadores y los tubos PEEK (marcados en rojo).
  • La unidad de evaluación debe apoyarse previamente de manera que no haya carga de tracción en las conexiones de los cables.

¡NOTA!

Asegure todas las uniones roscadas con el sello líquido Loctite 620.

• Instale dos nuevos tornillos Torx M4x40 (⑦ → B3271659), incluidos los nuevos tubos de PEEK (T24717) y los espaciadores existentes.
• Instale un nuevo tornillo Torx (⑧ → B3271658) que incluya la nueva pieza de tubo PEEK (T24717).
  • Tenga en cuenta que no hay nada espaciador fijado con esta conexión atornillada.
• Instale el aislamiento (⑤) entre las piezas del tubo de PEEK (marcadas en rojo).
• Inserte el aislamiento (⑥) en el conducto de cables de modo que las líneas de cable queden distribuidas entre los aislamientos individuales.
• Fije las tapas (②, ③, ④) con los tornillos Torx, incluido el separador.
  • Tenga en cuenta que los espaciadores de la cubierta (②) se montan directamente debajo de las cabezas de los tornillos.

Compruebe la funcion

• Instale el medidor de caudal externo en la unidad de control de temperatura y apriete el tornillo hexagonal con un par máximo de 20 Nm.
• Si es necesario, vuelva a instalar las líneas de conexión entre el flujo de Salida y el Retorno en todos los circuitos del medidor de caudal.
• Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
• Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
• Compruebe la plausibilidad de los valores de Visualización (caudal, temperatura) de los circuitos de medición individuales.

desconectar

• Apague el aparato con el botón de E/S ().
  • El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
