Modelo

HB-100Z61

HB-140Z61

HB-160Z61

Temperatura máx.

100 °C

140 °C

160 °C

Volumen de recirculación del equipo (aprox.)

1,4 L

Dimensiones (imagen dimensional)

Alto

510 mm

Ancho

190 mm

Profundidad

793 mm

Peso máx.

55 kg

59 kg

59 kg

Entorno

temperatura

5−40 °C

Humedad relativa del aire

35–85 RH(sin condensación)

Nivel de ruido continuo

<70 dB(A)

Temperatura de la superficie
(parte posterior del equipo )

>55 °C

Idoneidad para salas blancas

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

Medición de temperatura

Resolución

0,1 °C

Precisión de regulación

±0,1 °C

Tolerancia

±0,8 °C

Medición de caudal

rango de medición

0,4–60 L/min

Resolución

0,1 L/min

Tolerancia

± (5% del valor de medición + 0,1 L/min)

Medición de Presión

rango de medición

0–20 bar

Resolución

0,1 bar

Tolerancia

±5 %del valor final

Indicador de la presión de la bomba

Tolerancia

±10 %del valor final

Conexiones hidráulicashaga clic aquí

Conexiones eléctricas

dispositivo de corriente residual

¡NOTA!

Recomendamos utilizar un disyuntor de corriente residual (RCD) Modelo B, ya que las unidades de control de temperatura están equipadas con un convertidor de frecuencia. Los RCD de tipo A no son adecuados. La corriente de fuga es de un máximo de 5 mA por equipo.

Cable de alimentación del dispositivo

3LPE, 4 m(en estándar)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

sección transversal

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

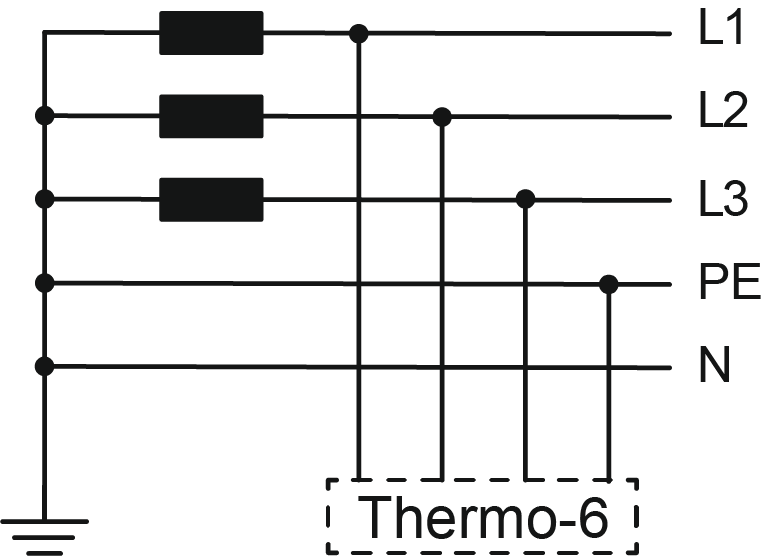

sistema de red

TN(red con conductor de protección)

Tensión de la redconsulte la placa de características del equipo
protección previa máxima
Corriente nominal de cortocircuito

6 kA


categoría de sobretensión

II

grado de contaminación

2

Clase de protección

IP 44
