eesmärk

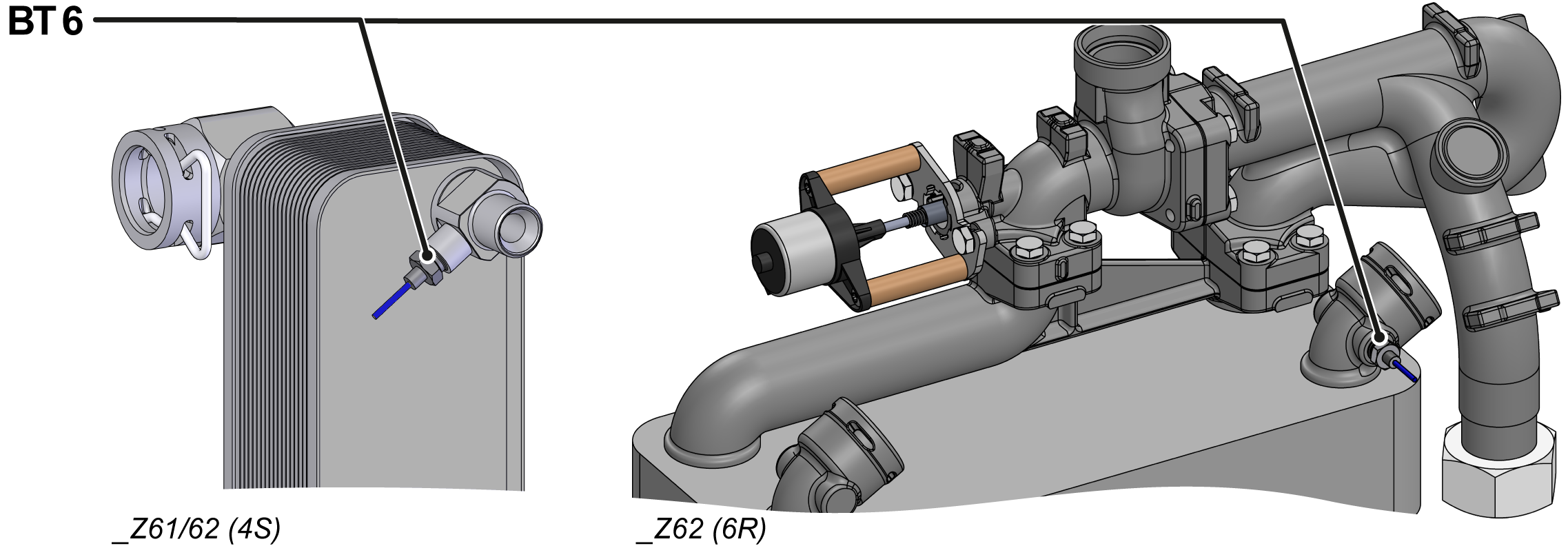

Temperatuurianduri vahetamine (BT 6)

kvalifikatsioon

erialapersonal

Materjal

Pos.TähistusT24226T29380 tee
01

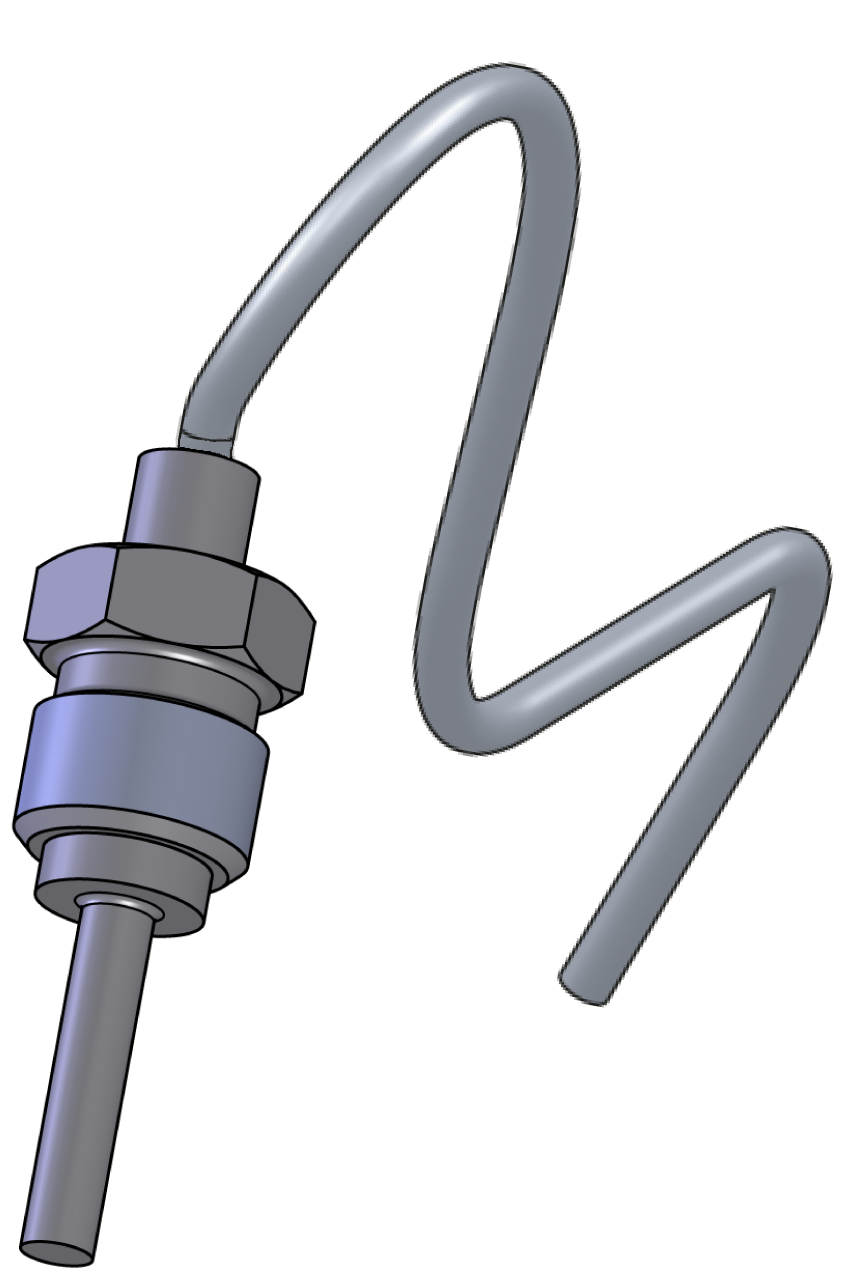

temperatuuriandur Pt 1000, 1,15 m

1-
01

temperatuuriandur Pt 1000, 1,3 m

-1

Nõutav materjal

  • Torx kruvikeeraja size 20
  • mutrivõti, size 10

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    • Seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kontrollige survet ja lülitage välja

  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    • Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
  • Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Eemalda kaaned ja avatud esiosa

  • Eemaldage seade kaaned (→Seade avamine).
  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.

Asenda varuosa

  • Eemaldage temperatuurianduri kaabel GIF-61 seadme plaadist ja eemaldage kaabli ühendus, et kaabel täielikult eemaldada.
    • BT 6 → X36.1 (GIF-61)
  • Eemaldage ja eemaldage temperatuuriandur.

TÄHELEPANU!

Kruviühendused, eriti kombinatsioonid roostevabast terasest/roostevabast terasest või terasest/roostevabast terasest, kipuvad jänni või jänni, kui režiim pikka aega kõrgetel temperatuuridel. Sellepärast:

  • Kasutage sobivaid määrdeaineid

  • Transfer kaabel kiri vana temperatuuriandur uuega.
  • Paigaldage uus temperatuuriandur ja pingutage.
  • Marsruudi ja ühendage kaabel temperatuuriandurist GIF-61 seade plaadiga.
    • BT 6 → X36.1 (GIF-61)
  • Kinnita eemaldatud kaablisidemed Või asendada need uutega.

Kontrollige tihedust ja funktsioon

  • Murra ees ja turvaline 2x Torx kruvid.
  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

Temperatuur mõõtmine kalibreerimine

TÄHELEPANU — vale kalibreerimine oht!

Vale kalibreerimine võib põhjustada seade talitlushäireid. Seetõttu: kontrollige kalibreerimine

Kaante välja lülitama ja paigaldamine

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
