Rõhuanduri vahetamine (BP 1, BP 2, BP 3)

kvalifikatsioon

erialapersonal

Materjal

Pos.TähistusÜksusedT25305-X
01

rõhuanduri 0–25 bar

T25305-X1
02

o-ring 7,5x2 – FPM (optional)

T286621

Nõutav materjal

  • Torx kruvikeeraja size 20
  • köis tie

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    • Seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kontrollige survet ja lülitage välja

  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    • Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
  • Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Eemalda kaaned ja avatud esiosa

  • Eemaldage seade kaaned (→Seade avamine).
  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.

Asenda varuosa

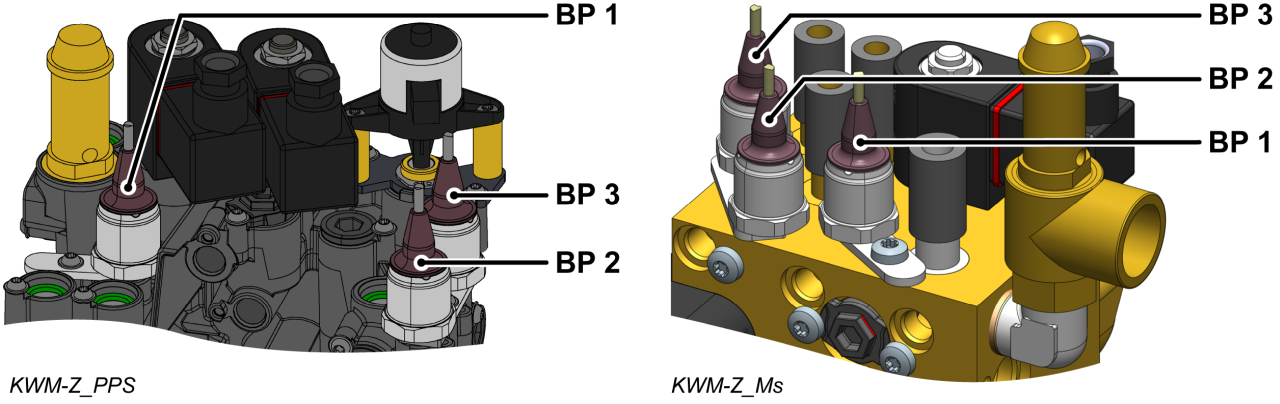

  • Eemaldage rõhuanduri kaabel (BP_1, BP_2, BP_3) GIF-61 seade pardal ja eemaldage kaabel täielikult.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Eemaldage Torxi kruvi ja eemaldage kinnitusplaat.
  • Eemaldage rõhuanduri.
  • Vajadusel kasutage uut o-ring (T28662). Vastasel juhul kasutage eelmist o-ring.
    • Veenduge, et tihenduspind on puhas ja prahist vaba.
  • Paigaldage uus rõhuanduri ja klamber ning kinnitage kinnituskruviga.
    • Plastmassist jahutusvesi moodul (PPS), keerake kruvi 2 Nm — ärge ületage seda!
  • Marsruudi ja ühendage kaabel rõhuandurist (BP_1, BP_2, BP_3) GIF-61 seade pardal.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Kinnita eemaldatud kaablisidemed Või asendada need uutega.
  • Murra ees ja turvaline 2x Torx kruvid.

Kontrollige kalibreerimine

TÄHELEPANU — vale kalibreerimine oht!

Vale kalibreerimine võib põhjustada seade talitlushäireid. Seetõttu: kontrollige kalibreerimine

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Veenduge, et seade on rõhuvaba. Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.
  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    • Süsteemi süsteemi rõhk peaks näitama 0,0 (±0,1) bar.
    • Kui kõrvalekalle on >0,1 bar, tuleb rõhuanduri kalibreerida.

Kalibreerige rõhuanduri

Suuremate lineaarvigade korral saab individuaalseid rõhuandureid kalibreerida.

  • Valige [Kasutajaprofiil] ja seadke selle väärtuseks „korrashoid”.
  • Valige [Hooldus ] > [kalibreerimine] > [Rõhk ] > [Rõhuandur 1/2/3 nihe].
    • Seadke nihe vastavalt.
  • Proovige kontrollimisprotsessi uuesti

Kontrollige tihedust ja funktsioon

  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

Kaante välja lülitama ja paigaldamine

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
