eesmärk

vahetada Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

erialapersonal

Materjal

Pos.TähistusÜksusedT28494
01

Touchscreen 7" IPS 180x129

T284941

Nõutav materjal

  • Torx kruvikeeraja size 20
  • Kruvikeeraja, size 0
  • Kuumaõhupuhur temperatuuri reguleerimine reguleerimisega
    • Klambrit vähendav otsik (valikuline, sihtotstarbeliseks kütmiseks)
  • Puhastus/lahusti liimijääkide eemaldamiseks
  • kaitsekindad

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja välja lülitama

  • Puudutage põhikuva funktsioon nuppu ().
    • Seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Avatud esiosa

  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.

Asenda varuosa

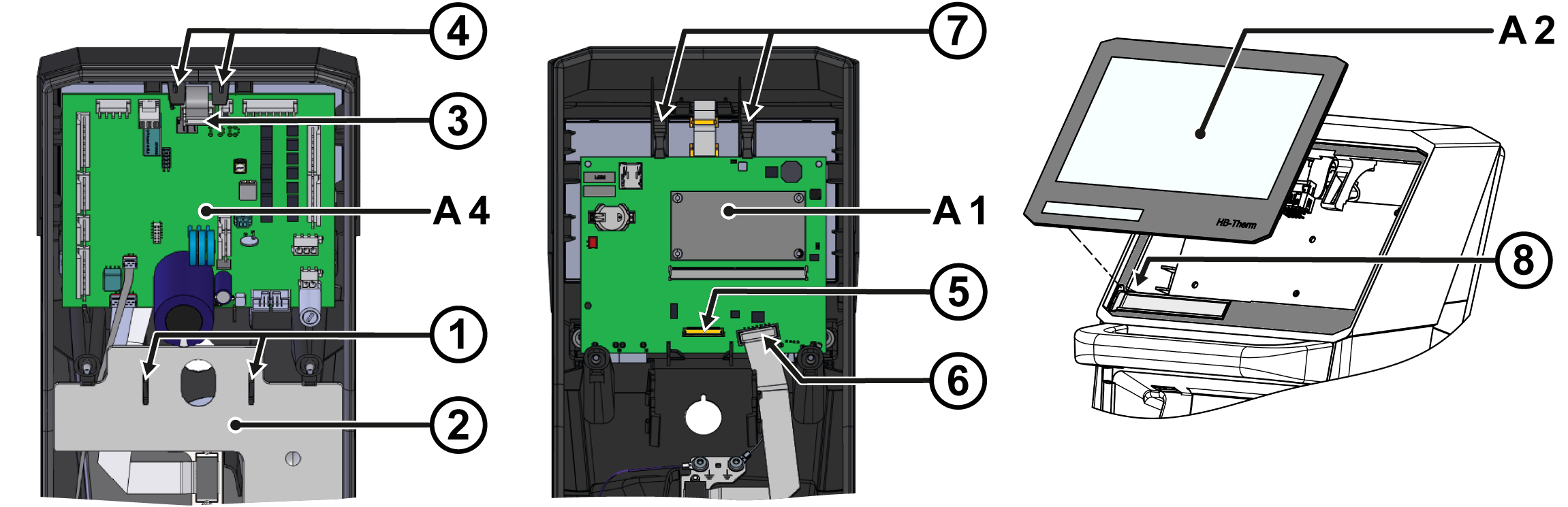

  • Eemalda kaabli kate
    • Suruge kinnitusklambrid (①) kokku ja eemaldage kate (②).
  • Eemaldage GIF-61 (A_4) seade plaat
    • Eemaldage pistik (③) trükkplaadist.
    • Push kinnitusrihmad (④) väljapoole.
    • Tõstke trükkplaat välja ja keerake see tagasi. Trükkplaadi ülejäänud pistikud ei pea olema ühendatud.
  • Eemalda USR-61 (A_1) kontroll
    • Eemaldage pistik (⑤) puuteekraanilt . Avage pistikuühendus enne eemaldamist, näiteks lameda kruvikeerajaga.
    • Eemaldage pistik (⑥) trükkplaadi HB kaablist.
    • Vajutage kinnitusrihmad (⑦) väljapoole.
    • Tõstke trükkplaat välja. Trükkplaadi ülejäänud pistikud ei pea olema ühendatud.
  • Puuteekraani eemaldamine (A_2)

MÄRKUS!

Temperatuur kuumutamisel ei tohi ületada 100 °C.

    • Soojendage kleepuvat ala õrnalt, suunates kuuma õhu väljastpoolt puuteekraani ja esiosa vahele.
    • Lükake puuteekraan esikorpusest välja, alustades paremast ülanurgast (pealtvaates väljastpoolt). Liim lahustub järk-järgult, kuni puuteekraani saab täielikult eemaldada.
  • Puuteekraani paigaldamine (A_2)
    • Eemaldage kleepuv jääk eesmise Korpused liimipiirkonnale sobiva puhastusvahendi Või lahustiga, kuni see on puhas ja rasvavaba.
    • Eemaldage uue puuteekraani tagaküljel olevast liimist kaitsekile.
    • Kasutage puuteekraani hoolikalt ja vajutage kindlalt välisservale/pinnale alla. Lisaks vajutage selga alla ja hoidke tagasi väljastpoolt.
    • Sisestage seadme tüüp silt puuteekraani tagaküljel asuvasse pessa (⑧).

  • Paigaldage USR-61 (A_1) kontroller
    • Paigaldage trükkplaat sobivatesse süvenditesse. Paigaldusrihmad (⑦) peavad paika jääma.
    • Ühendage konnektorid uuesti (⑤, ⑥).
  • Paigaldage GIF-61 (A_4) seade plaat
    • Paigaldage trükkplaat sobivatesse süvenditesse. Paigaldusrihmad (④) peavad paika jääma.
    • Ühendage pistikupesa ühendus (③) uuesti.
  • Paigaldage kaabli kate
    • Sisestage kate (②) sobivatesse süvenditesse. Paigaldusklambrid (①) peavad paika jääma.

Sulge ees

  • Murra ees ja turvaline 2x Torx kruvid.

Funktsioon Check

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

välja lülitama

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
