eesmärk

Praeguse mõõteplaadi vahetamine ZSM-61 (8.x)

kvalifikatsioon

erialapersonal

Materjal

Pos.TähistusÜksusedT28501
01praeguse mõõtmise pardal ZSM-61T285011

Nõutav materjal

  • Torx kruvikeeraja size 20

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja välja lülitama

  • Puudutage põhikuva funktsioon nuppu ().
    • Seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.

Eemalda kaaned ja avatud esiosa

  • Eemaldage seade kaaned (→Seade avamine).
  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.
  • Eemaldage elektrilise korpuse kaitsekate, eemaldades Torxi kruvid.

Asenda varuosa

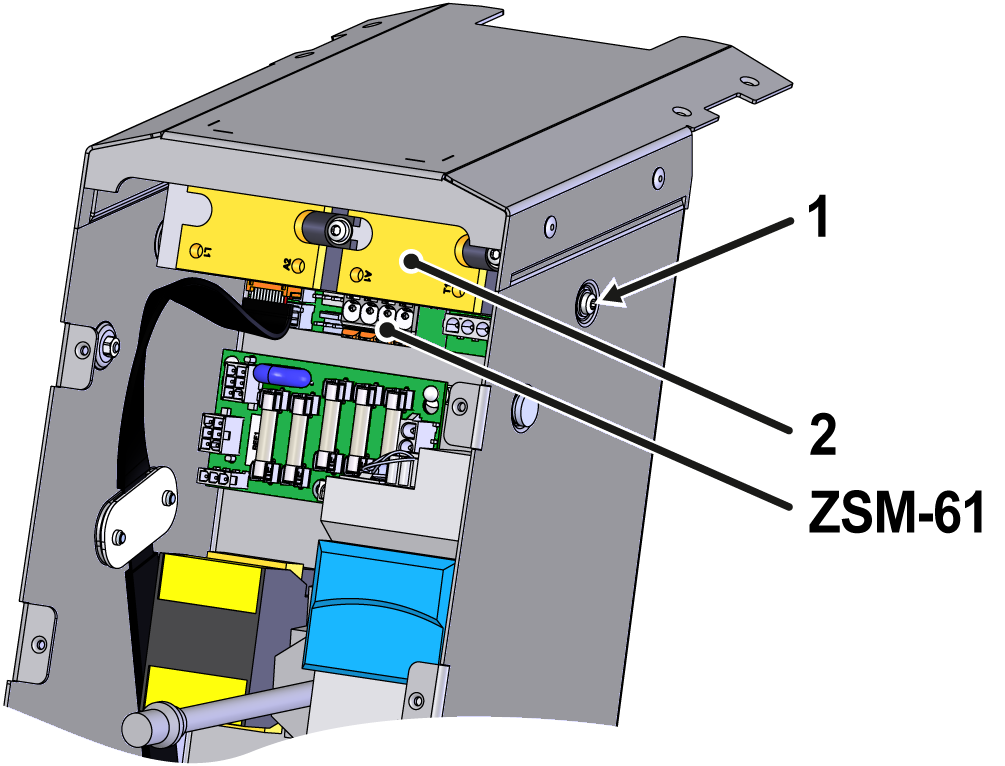

  • Eemaldage X313.x pistik ja X301.x kaabli tuled ZSM-61 võimsuse mõõtmisplaadil.
  • Eemaldage külg kinnituskruvid jahutusradiaatorist (①).
  • Eemaldage heatsink tahke releega (②) (parema ligipääsetavuse tagamiseks)
    • Tõmmake heatsink allapoole ja tõstke see välja. Pöörake tähelepanu radiaatori küljel olevale juhtsoonele.

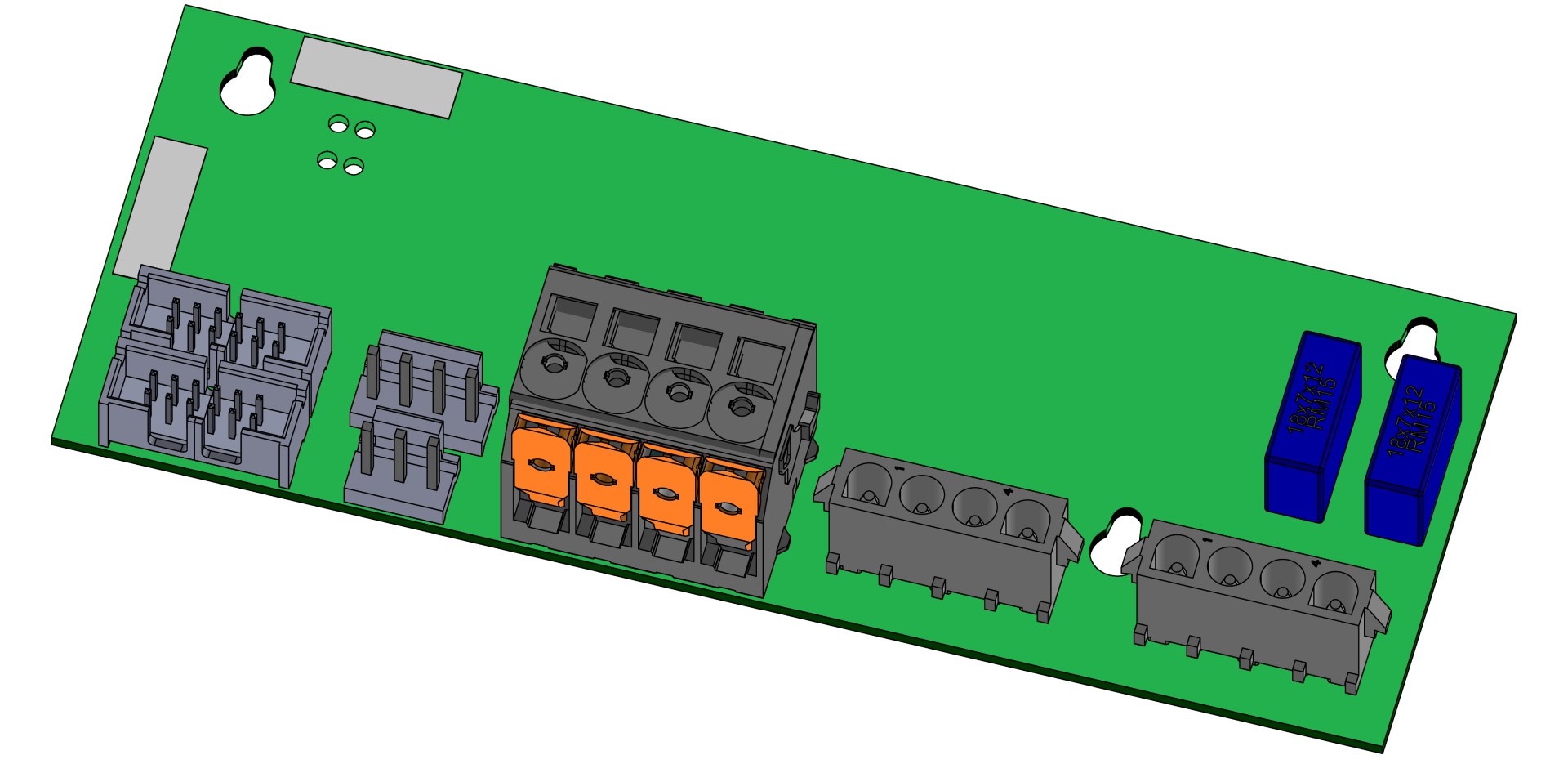

  • ZSM-61 praeguse mõõtmise juhatuse eemaldamine
    • Eemalda kõik muud pistikud trükkplaadi.
    • Eemaldage trükkplaadi kinnituskruvi.
    • Eemaldage trükkplaat hoidikust ja eemaldage see.
  • uus ZSM-61 praeguse mõõtmise juhatuse kasutamine
    • Paigaldage uus trükkplaat hoidikusse ja kinnitage see kinnituskruviga.
    • Ühendage kõik pistikud (va X313.x).
    • Veenduge, et kõik ühendused on õigesti kinnitatud.
  • Paigaldage heatsink tahke releega (②)
    • Paigaldage jahutusradiaator, veenduge, et juhtsoon on õigesti joondatud.
    • Kinnitage kinnituskruvid (①).
  • Ühendage X313.x pistik ZSM-61 võimsuse mõõtmisplaadiga.

Sulge ees

  • Paigaldage kaitsekate ümber elektrilise korpuse ja kinnitage Torxi kruvidega.
  • Murra ees ja turvaline 2x Torx kruvid.

Funktsioon Check

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

välja lülitama

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
