eesmärk

asendamine lineaarne samm-mootor (M 4)

kvalifikatsioon

erialapersonal

Materjal

Pos.TähistusÜksusedT28867

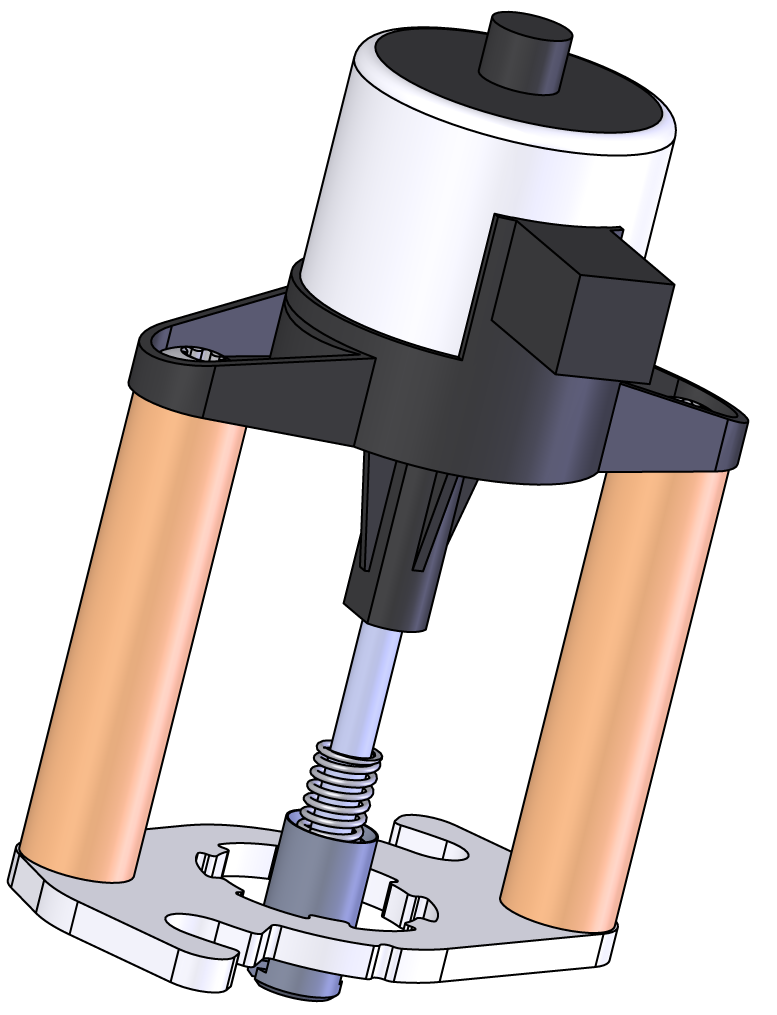

01lineaarne samm-mootor koos sulgT288671

Nõutav materjal

  • mutrivõti, size 10

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja tühjendage

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    • Seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kaante välja lülitama ja eemaldamine

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.
  • Eemaldage seade kaaned (→Seade avamine).

Asenda varuosa

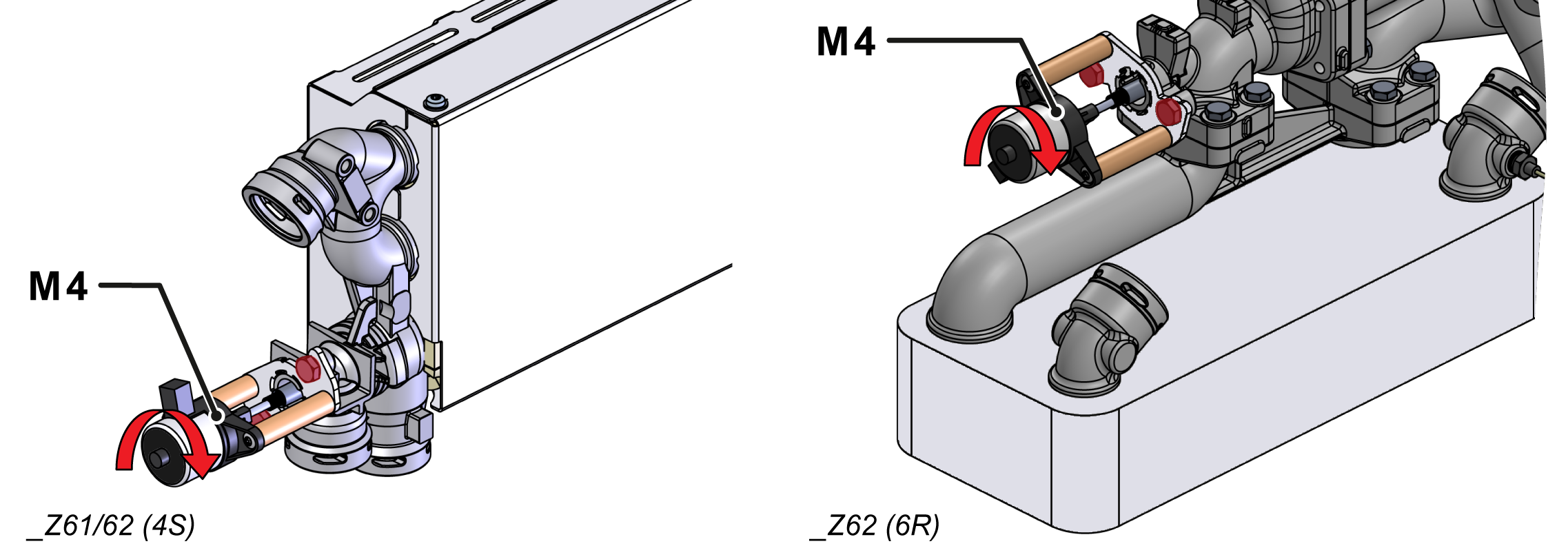

  • Eemaldage jahutusventiil (M_4 samm-mootor).
    • Eemaldage samm-mootor kaabel
    • Eemaldage kinnituskruvid samm-mootorist Korpused 2x
    • Keerake samm-mootor, tõmmake see veidi välja ja liigutage see haakeseadisest välja
  • Paigaldage uus jahutusventiil (M_4 samm-mootor).
    • Sõitke sidurisse ja keerake see lõppasendisse
    • Fix 2 kinnituskruvid
    • Ühendage kaabel samm-mootoriga

Funktsioon Check

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Valige [Kasutajaprofiil] ja seadke selle väärtuseks „korrashoid”.
  • Valige [Hooldus] > [Parameeter] > [Samm-mootorid] > [KV2 positsioneerimine]
  • Reguleerige väärtus ja kontrollige, kas samm-mootor, kaasa arvatud kolb, liigub Või mitte:
    • 0% = ventiil suletud
    • 100% = ventiil avatud
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

Kaante välja lülitama ja paigaldamine

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
