eesmärk

  • T28921: Flat-bank kaabli asendamine DIGITAL
  • T29231: Liidese uuendamine DIGITAL

kvalifikatsioon

Elektrikud

Materjal

Pos.Tähistus
Üksused
T28921T29231
01

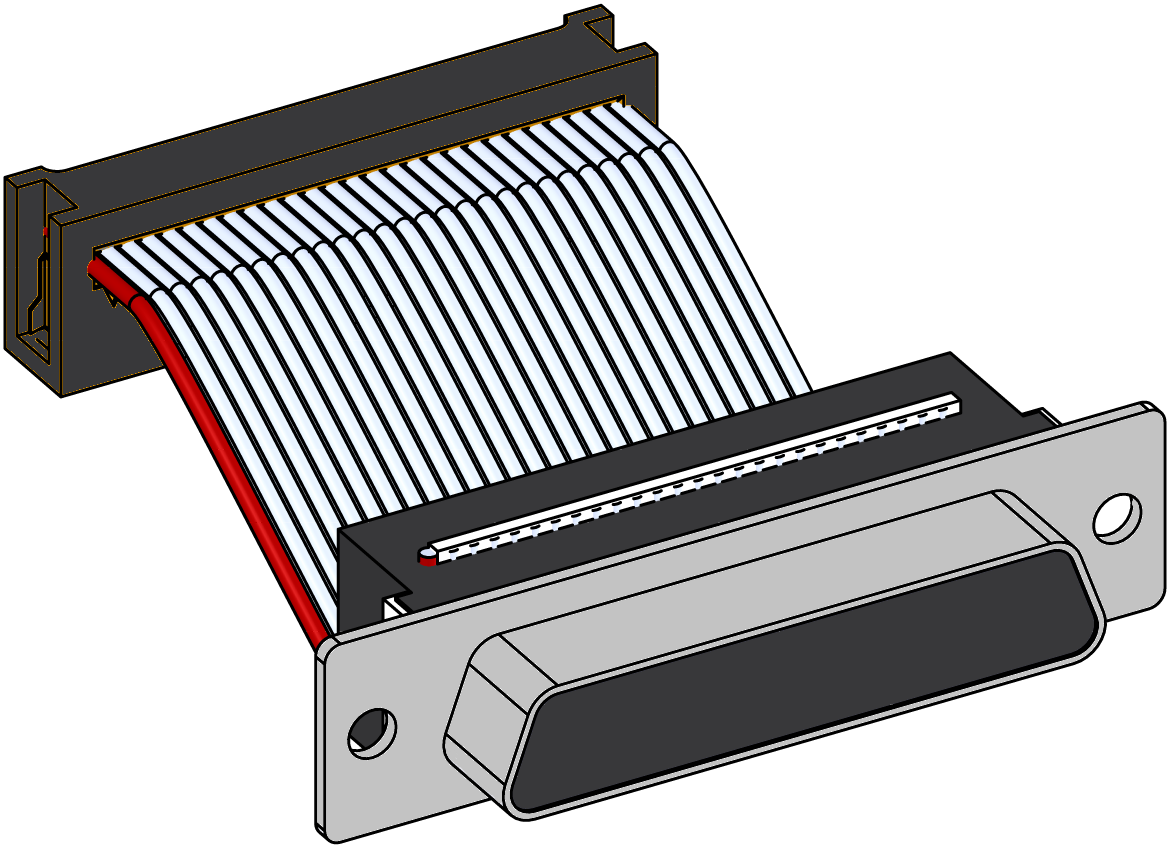

Lindi kaabel 26-pol., Sub-D

T2892111
02

lukustus plokk M3

T15697-2
03

kruvi M3x8-Torx

B1983385-2
04

traat GNYE

L0709-1
05andmesiltT19277-2

Nõutav materjal

  • Torx kruvikeeraja size 10

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

Eemalda kaaned

  • Kaablikate
    • Hoidke kinnitusribasid allapoole ja tõstke kaablikate üles (joonis → 1).
  • Gate-6 ühenduste lahtiühendamine
    • Ühendage lahti kõik Gate-6 juhtkaablid ja toiteallikas.
  • Korpuse kate
    • Eemaldage kinnituskruvid (3x) Gate-6 tagaküljel (joonis → 2)
    • Vajutage korpuse kate küljelt kokku, kuni kuulete klõpsatust (joonis → 3). Seejärel eemaldage kate.

Komponendi asendamine Või asendamine

  • Eemaldage pime pistik „ZD” avausest. See ei ole enam vajalik.
  • Sisestage 26-pin lint kaabel pistik pistik väljastpoolt avasse (T28921).
  • Kinnitage pistik, asetades lukustusplokid (T15697, B1983385).
    • Paigaldage ka maanduskaabel (L0709) pistiku kinnituskruvi külge.

  • Ühendage pistikud GAT-61 kontrolleriga.
    • 26-pin lindi kaabel → pesa X104
    • Maanduskaabel → pesa X150

Paigaldage kate

  • Paigaldage korpuse kate ja vajutage seda ülalt ja küljelt, kuni kuulete klõpsatust.
  • Kinnitage kinnituskruvid Gate-6 tagaküljele.
  • Kinnitage tüübiplaat (T19277) Gate-6 tagaküljele ja kiirjuhikusse (O8406-X).

Funktsioon Check

  • Kontrollige suhtlemist liides kaudu kiirjuhendi korras.
  • Pange kaabli kate ja vajutage alla, kuni kuulete klõpsu.
