eesmärk

Pumba tiiviku vahetamine

kvalifikatsioon

erialapersonal

Materjal

Pos.TähistusÜksusedKrahv
01

pumba tiiviku PEEK 69,6x6,85

T289711
02

grafiit tihend 86,5x81x2,2

T289721

Nõutav materjal

  • Torx kruvikeeraja, size 20, 30
  • Avatud mutrivõti, size 10, 12
  • Sõrmusmutrivõtmed, size 10

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

Magnetvälja tõttu eluohtlik!

Magnetiliselt ühendatud Pump piirkonnas tugev magnetväli võib olla eluohtlik südamestimulaatoritega inimestele. Seetõttu:
— Veenduge, et südamestimulaatoriga inimesed ei teostaks hooldustöid, mis nõuavad magnetühenduse demonteerimist (pumba pea asendamine, split tassi tihendi vahetamine).

MÄRKUS!

Täielikult kokkupandud pumpades on magnetväljad ümbritsevate komponentide poolt täielikult varjestatud, mistõttu pole oht kas statsionaarselt Või töötamise ajal.

jahutus ja tühjendage

  • Puudutage põhikuva funktsioon nuppu ().
  • Puudutage põhikuva funktsioon nuppu ().
    • Seade jahtub ja tühjendab vormi enne selle väljalülitamist.

Kontrollige survet ja eemaldage kaaned

  • Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
    • Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
  • Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.

  • Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.
  • Eemaldage seade kaaned (→Seade avamine).

Asenda varuosa

  • Eemaldage Pump ja asetage see tasasele mittemagnetilisele paigalduspinnale.
    • Vajadusel järgige täiendavaid juhiseid „Pump” varuosade kasutusjuhendis. kliki siia...

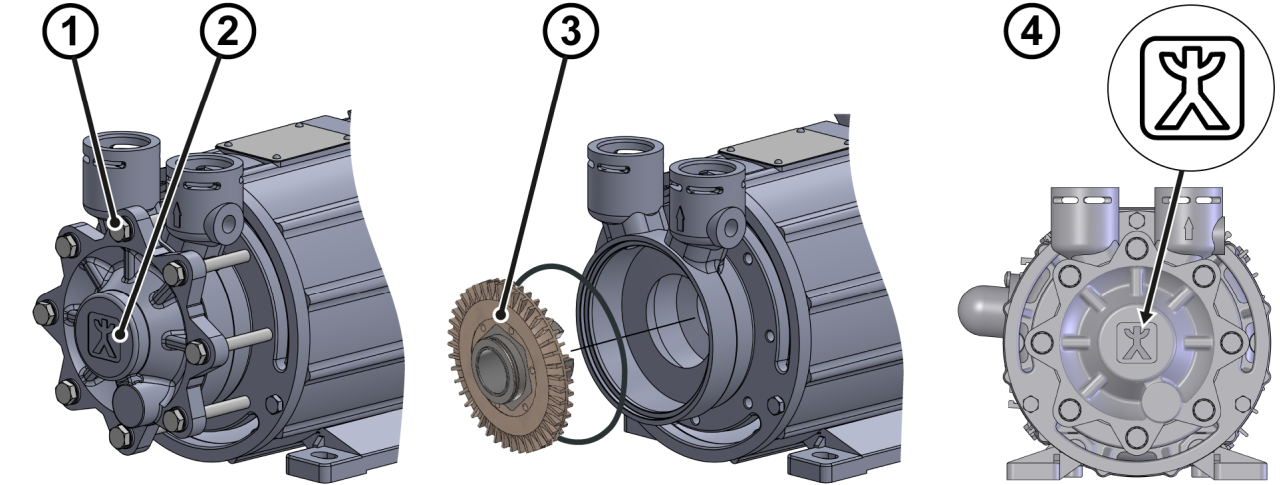

  • Eemaldage Korpused kate 8 kuusnurkse kruviga ①.
  • Eemalda kruvid ja Korpused kate ②

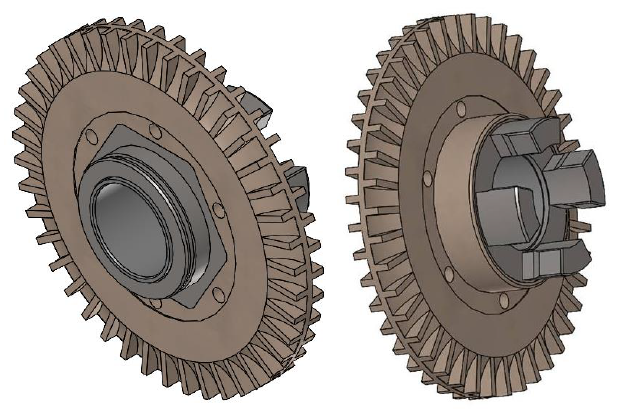

  • Eemaldage pumba tiivik keraamilisest võllist ③
    • Vajadusel kasutage tõmbejõudu. Lisateavet, võtke HB-Therm.

MÄRKUS!

Jooks- ja tihenduspinnad peavad olema puhtad ja saasteaineteta. Vajadusel tuleb kahjustatud grafiittihendid asendada (saadaval võimalusena).

Kontrollige tihedust ja funktsioon

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.
    • Valikuline kasutada HB-TP tester kvaliteedikontroll kontrollimiseks.
  • Lähtestamine komponendi hooldusintervall. Vajuta siia...

Kaante välja lülitama ja paigaldamine

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
  • Paigaldage seade kaaned uuesti (→Seade avamine).
