Type

HB-100Z61

HB-140Z61

HB-160Z61

temperatuur max.

100 °C

140 °C

160 °C

Tsirkuleeriv Tsirkulatsiooni mahu seade (u.)

1,4 L

Mõõtmed (mõõtmetega kujutis)

Höhe

510 mm

Breite

190 mm

Sügavus

793 mm

Kaal max.

55 kg

59 kg

59 kg

Läheduses

temperatuur

5−40 °C

Suhteline niiskus

35–85 RH(mittekondenseeruv)

Pidev müratase

<70 dB(A)

Pinnatemperatuur
(seade tagakülg )

>55 °C

Puhta ruumi sobivus

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

Temperatuur mõõtmine

Resolutsioon

0,1 °C

Juhitavus

±0,1 °C

Tolerantsuse

±0,8 °C

Läbivoolu mõõtmine

Mõõtepiirkond

0,4–60 L/min

Resolutsioon

0,1 L/min

Tolerantsuse

± (5% mõõteväärtus + 0,1 l/min)

Rõhu mõõtmine

Mõõtepiirkond

0–20 bar

Resolutsioon

0,1 bar

Tolerantsuse

±5 %lõplikust väärtus

Pump manomeeter

Tolerantsuse

±10 %lõplikust väärtus

Hüdraulilised ühendusedkliki siia

Elektrilised ühendused

rikkavoolukaitselüliti

MÄRKUS!

Soovitame kasutada B-tüüpi rikkevoolukaitselüliti (RCD), kuna temperatuuri juhtimisseadmed on varustatud sagedusmuunduriga. Tüüp A RCD ei sobi. Lekkevool on maksimaalselt 5 mA seade kohta.

Seadme võrgukaabel

3LPE, 4 m(standardis)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

ristlõige

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

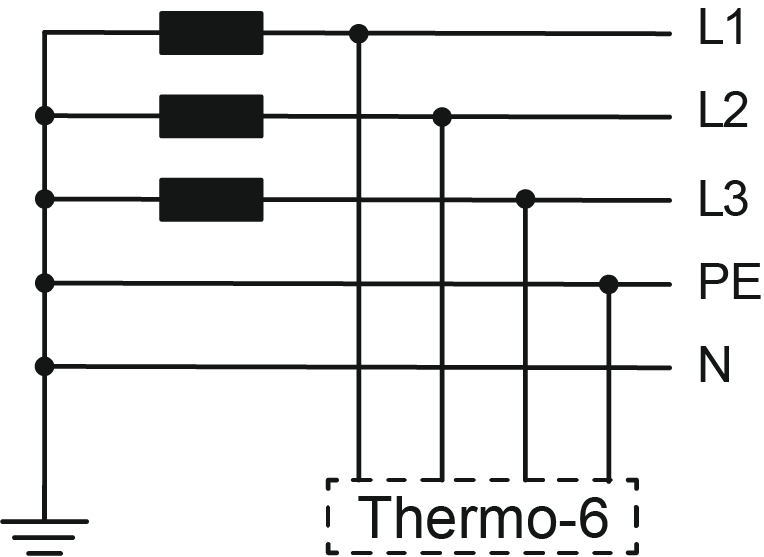

Võrgusüsteem

TN(võrk kaitsejuhtmega)

Võrgupingevaata tüübist plaat seade
eelkaitse
Hinnatud lühisvool

6 kA


Ülepinge kategooria

II

mustusaste

2

Kaitsetüüp

IP 44
