tarkoitus

Sähköinen kontaktorin vaihto (KM 1)

pätevyys

Sähköasentajat

Materiaali

Pos.KuvausT24426T24427T24683
01

Schütz K3-10, 24 VAC

1--
01

Schütz K3-18, 24 VAC

-1-
01

Schütz K3-32, 24 VAC

--1

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • Tasainen ruuvimeisseli, koko 3

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja sammuta

  • Napauta perusnäytössä toimintopainiketta ().
    • Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Avoin etuosa

  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
  • Irrota sähkökotelon suojakansi irrottamalla Torx-ruuvit.

Vaihda varaosa

HUOMAUTUS!

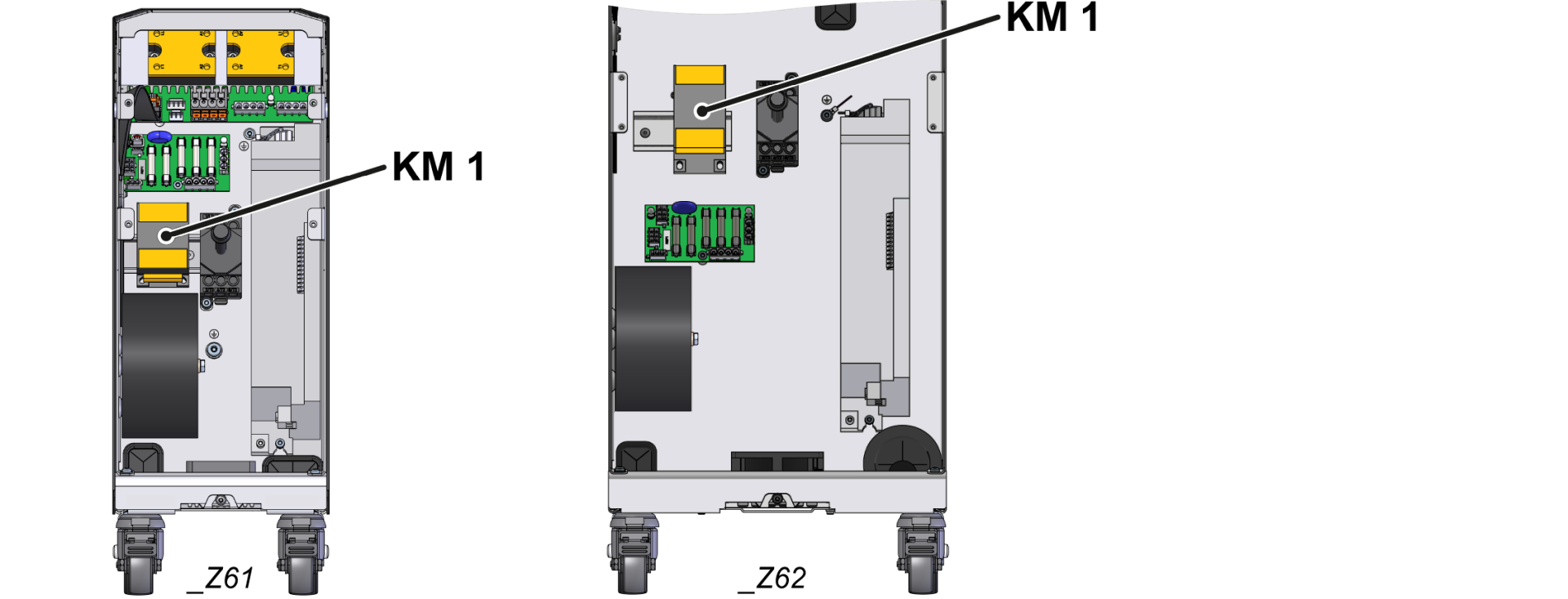

Varmista, että kaikki kaapelimerkinnät on helppo lukea ennen vaihtoa. Merkitse tarvittaessa kaapelit uudelleen. Liitäntä tehdään vastaavan laitetyypin sähkökaavion mukaan (napsauta tätä... ).

  • Kaikki kaapelit KM_1-kontaktorin liittimistä.
  • Irrota kontaktori (KM_1) hattukiskosta.
    • Vapauta kontaktorin pohjassa oleva lukko uraruuvimeisselillä.
    • Kallista suojusta hieman ja nosta se pois hattukiskosta.

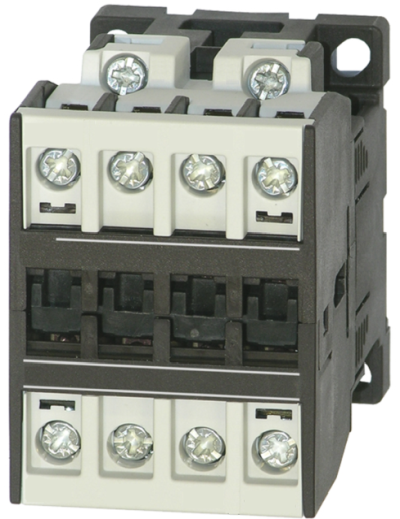

  • Tarkista, onko uusi kontaktori (KM_1) sopiva aiottuun käyttöön (vertaa teknisiä eritelmiä).
  • Asenna uusi kontaktori (KM_1) hattukiskoon.
    • Pidä suojusta niin, että lukko on alaspäin. Aseta hattukiskoon ja paina alas, kunnes kuulet napsahduksen.
  • Liitä kaapeli oikeisiin liittimiin sähkökaavion mukaisesti.
    • Varmista, että kaapelin eristys ei ole juuttunut ja että kaapelin kosketin on tasainen liitäntäkammiossa.
    • Kiristä kaapeliliitännät vääntömomentilla 10 Nm.
  • Suorita visuaalinen ja vetolujuus.
    • Varmista, että kaikki kaapeliliitännät on kiinnitetty kunnolla ja valmistettu oikein sähköjärjestelmän mukaisesti.

Sulje etuosa

  • Asenna suojakansi sähkökotelon ympärille ja kiinnitä Torx-ruuveilla.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.
  • Sammuta laitteen virta I/O-painikkeella ().
    • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
