Vaihda paineanturi (BP 1, BP 2, BP 3)

pätevyys

ammattihenkilöstö

Materiaali

Pos.KuvausArtikkeliT25305-X
01

paineanturi 0–25 bar

T25305-X1
02

O-rengas 7,5x2 – FPM (optional)

T286621

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • nippuside

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja tyhjennys

  • Napauta perusnäytössä toimintopainiketta ().
  • Napauta perusnäytössä toimintopainiketta ().
    • Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.

Tarkista paine ja sammuta

  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    • Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar.
  • Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Poista kannet ja avaa etuosa

  • Poista kannet laitteesta (→Avaa laite).
  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.

Vaihda varaosa

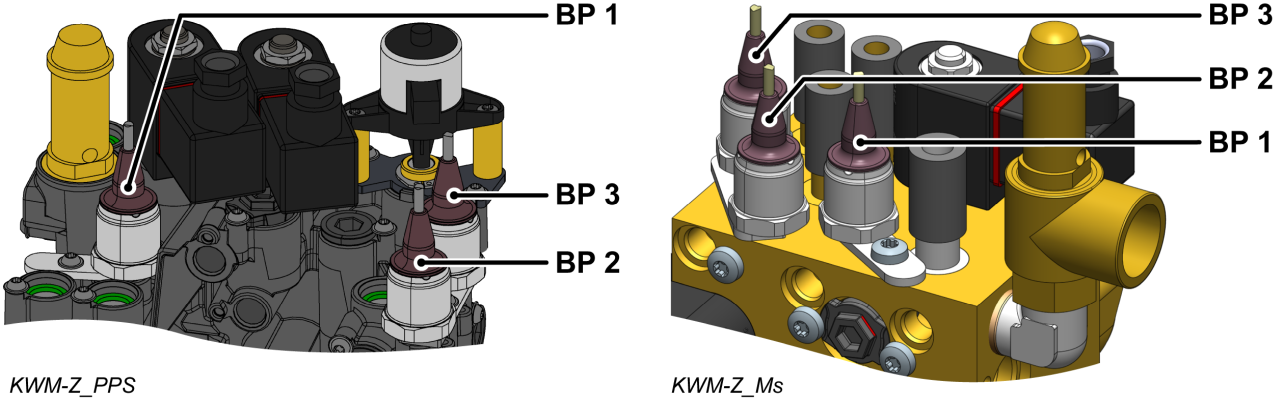

  • Irrota paineanturin kaapeli (BP_1, BP_2, BP_3) GIF-61-laitelevyltä ja irrota kaapeli kokonaan.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Irrota Torx-ruuvi ja irrota asennuslevy.
  • Irrota paineanturi.
  • Käytä tarvittaessa uutta O-rengasta (T28662). Muussa tapauksessa käytä edellistä O-rengasta.
    • Varmista, että tiivistyspinta on puhdas ja vapaa roskista.
  • Asenna uusi paineanturi ja kiinnike ja kiinnitä kiinnitysruuvilla.
    • Muovista jäähdytysveden moduulia (PPS) varten kiristä ruuvi 2 Nm: llä - älä ylitä sitä!
  • Reititä ja kytke kaapeli paineanturista (BP_1, BP_2, BP_3) GIF-61-laitekorttiin.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Kiinnitä irrotetut nippusiteet uudelleen tai vaihda ne uusiin.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

Tarkista kalibrointi

HUOMIO - Väärän kalibroinnin vaara!

Virheellinen kalibrointi voi aiheuttaa laitteen toimintahäiriön. Siksi: tarkista kalibrointi

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Varmista, että laite on paineeton. Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.
  • Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
    • Järjestelmän paineen tulisi näyttää 0,0 (± 0,1) bar.
    • Jos varianssi on> 0,1 bar, paineanturi on kalibroitava.

Kalibroi paineanturi

Suurempien lineaaristen virheiden sattuessa yksittäiset paineanturit voidaan kalibroida.

  • Valitse [Käyttäjäprofiili] ja aseta sen arvoksi ”Kunnossapito”.
  • Valitse [Kunnossapito ] > [Kalibrointi ] > [Paine] > [Paineanturi 1/2/3 Offset].
    • Aseta siirtymä vastaavasti.
  • Yritä vahvistusprosessia uudelleen

Tarkista tiiviys ja toiminto

  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.

Sammuta ja asenna kannet

  • Sammuta laitteen virta I/O-painikkeella ().
    • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
