tarkoitus

Ohjaimen vaihtaminen GAT-61 (A 16)

pätevyys

Sähköasentajat

Materiaali

Pos.KuvausArtikkeliT28796
01

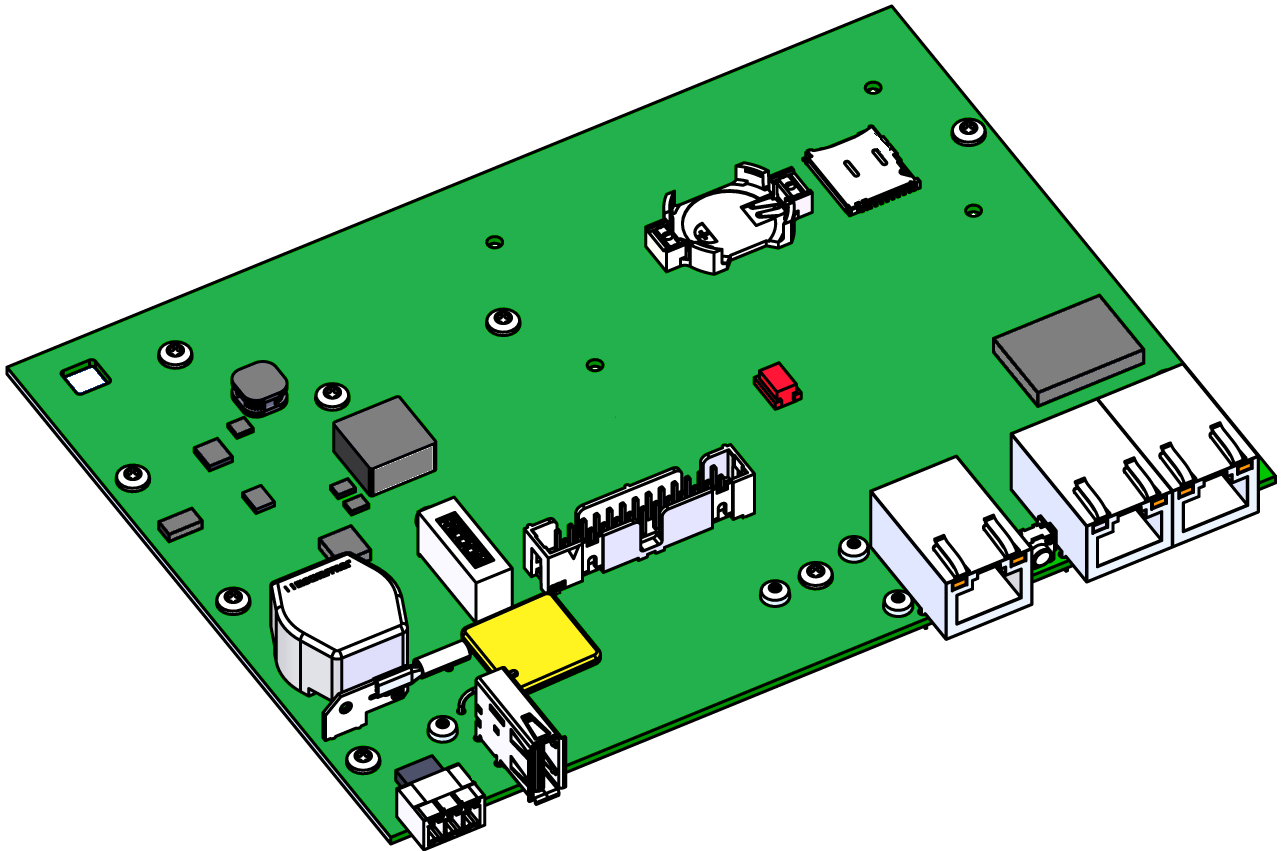

ohjaus GAT-61

T287961

Vaadittu materiaali

  • Torx ruuvimeisseli koko 10

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

HUOMAUTUS!

Verkkoasetukset tallennetaan GAT-61-ohjaimeen, joten ne menetetään, kun ne vaihdetaan.

Poista kotelo

  • Kaapelin suojus
    • Pidä kiinnityskielekkeitä alhaalla ja nosta kaapelin suojusta ylöspäin (Kuva → 1).
  • Gate-6:n liitäntöjen irrottaminen
    • Irrota kaikki Gate-6:n ohjauskaapelit ja virtalähde.
  • Kotelon kansi
    • Irrota Gate-6:n takana olevat kiinnitysruuvit (11x) (Kuva → 2)
    • Paina kotelon kantta sivuttain yhteen, kunnes kuulet naksahduksen (Kuva → 3). Irrota sitten kansi.

Vaihda varaosa

  • Irrota GAT-61-ohjaimen pistokeliitännät
    • 26-nastainen nauhakaapeli → korttipaikka X104
    • Maadoituskaapeli → X150-korttipaikka
    • Antennikaapeli (pohja) → X125-paikka

  • Poista GAT-61-ohjaus
    • Irrota GAT-61-ohjain, mukaan lukien jäähdytyselementti, kotelosta
    • Työnnä Kotelot samalla erilleen irrottaaksesi kiinnityshihnat.

  • Irrota GAT-61-ohjaimen kiinnitysruuvit (10x).

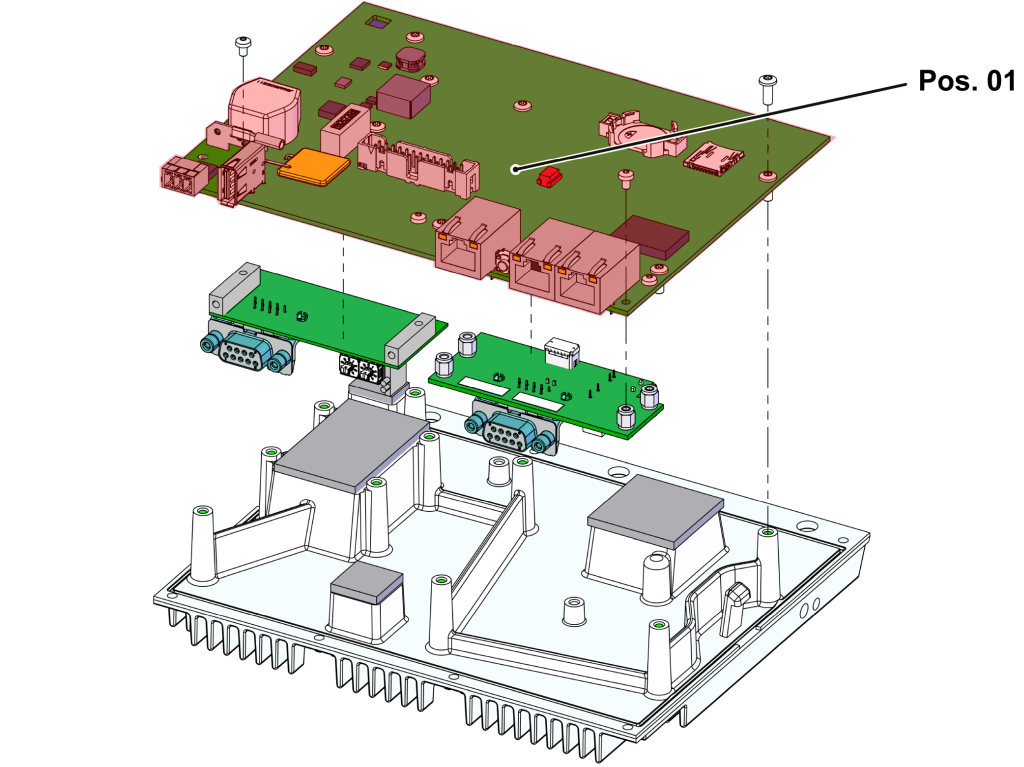

  • Vaihda GAT-61-ohjain Pos. 01). Siirrä lisälevyt (jos saatavilla) uuteen GAT-61-ohjaimeen.

  • Käytä GAT-61-ohjainta
    • Aseta GAT-61-ohjain takaisin jäähdytyselementtiin ja kiinnitä kiinnitysruuvit (10x).
    • Aseta GAT-61-ohjain, mukaan lukien jäähdytyselementti, koteloon.
    • Varmista, että jäähdytyselementti on lukittu paikoilleen molemmilta puolilta.
  • Pistokeliitäntöjen palauttaminen
    • 26-nastainen nauhakaapeli → korttipaikka X104
    • Maadoituskaapeli → X150-korttipaikka
    • Antennikaapeli (pohja) → X125-paikka

Asenna kotelo

  • Asenna kotelon kansi paikalleen ja paina sitä ylhäältä ja sivulta, kunnes kuulet naksahduksen.
  • Kiinnitä kiinnitysruuvit Gate-6:n takaosaan.
  • Kiinnitä tyyppikilpi (T19277) Gate-6:n takaosaan ja pikaohjaimeen (O8406-X).

Tarkista toiminto

  • Tarkista viestintä liitännän kautta pikaoppaan ohjeiden mukaisesti.
  • Aseta kaapelin kansi ja paina alas, kunnes kuulet napsahduksen.
