tarkoitus

Termostaatin vaihto (ST 1)

pätevyys

ammattihenkilöstö

Materiaali

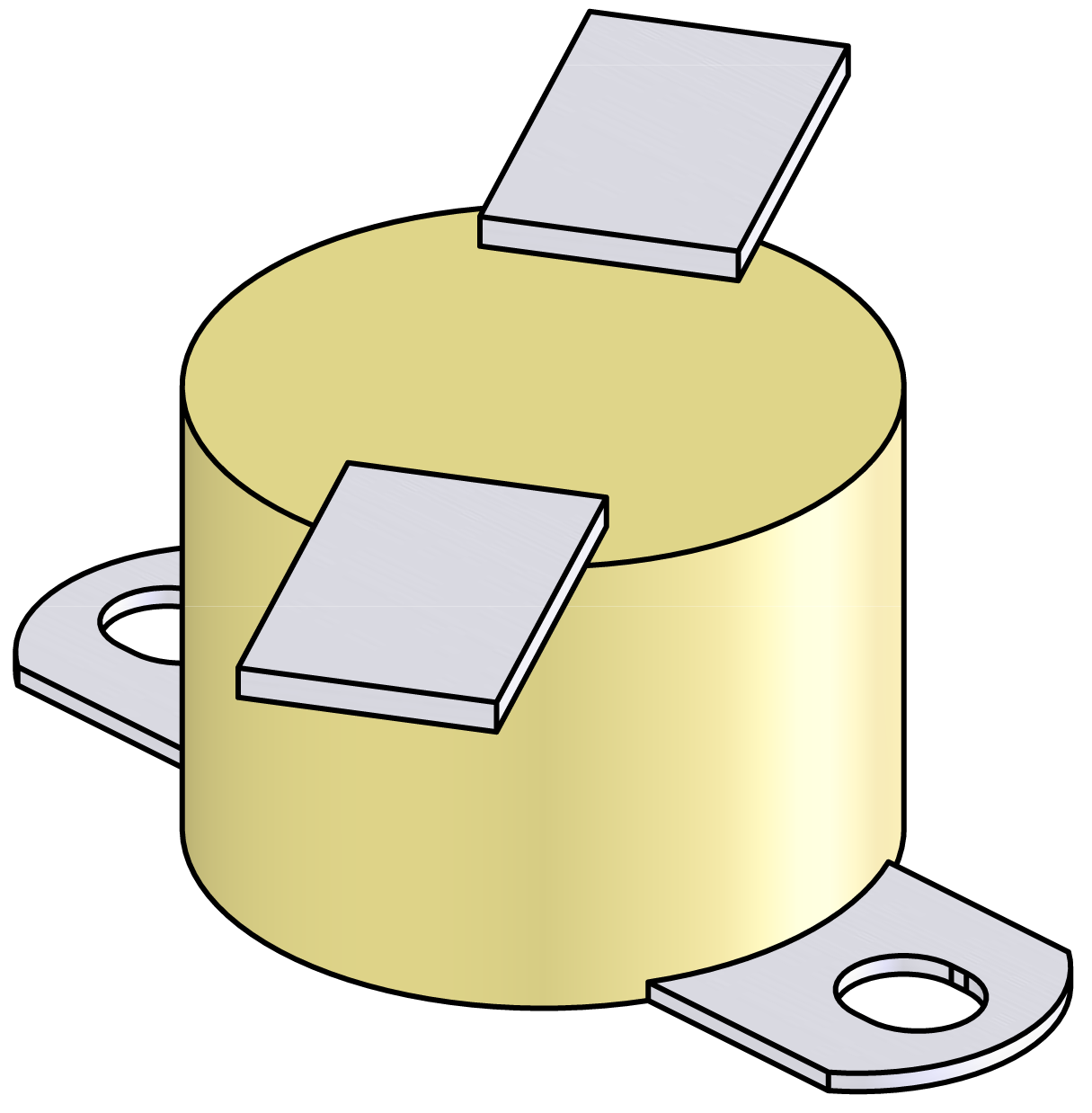

Pos.KuvausT28825T28824T28823T29570 tie
01Termostaatti 115°C1---
01Termostaatti 155°C-1--
01Termostaatti 170°C--1-
01Termostaatti 190°C---1

Vaadittu materiaali

  • Torx ruuvimeisseli koko 20
  • Torx ruuvimeisseli koko 10
  • Voiteluaine (estää ruostumattoman teräksen yhdistelmiä juuttumasta)

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Sammuta ja poista kannet

  • Napauta perusnäytössä toimintopainiketta ().
    • Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
  • Poista kannet laitteesta (→Avaa laite).

Vaihda varaosa

  • Irrota termostaatin kiinnitysruuvit (ST_1).
  • Irrota termostaatin kaapelin litteä pistoke termostaatista.

HUOMIO!

Ruuviliitoksilla, erityisesti ruostumattoman teräksen/ruostumattoman teräksen tai teräksen/ruostumattoman teräksen yhdistelmillä, on taipumus juuttua tai juuttua, kun käyttöä pitkään korkeissa lämpötiloissa. Siksi:

  • Käytä sopivia voiteluaineita

  • Asenna termostaatin kaapelin litteä pistoke uuteen termostaattiin (ST_1).

HUOMIO!

Luotettavaa toimintoa varten varmista täydellinen lämpökosketuspinta termostaatin ja pinnan välillä.

  • Asenna uusi termostaatti (ST_1) ja kiinnitä se kiinnitysruuveilla.
    • Varmista, että termostaatti on kiinteässä ja täydellisessä kosketuksessa pinnan kanssa.

Asenna kannet

  • Kiinnitä kannet uudelleen laitteesta (→Avaa laite).

Tarkista toiminto

  • Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.
  • Sammuta laitteen virta I/O-painikkeella ().
    • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
