Ulkoinen piiri, joka on kytketty laitteeseen Menovirtaus- ja paluulinjojen kautta, tulee tyhjentää ennen avaamista (esim. Ruiskutusmuotin vaihtamiseksi). [Muotin tyhjennys] -toiminnon tarkoituksena on varmistaa, että mahdollisimman vähän lämmönsiirtoväliainetta pääsee ulos, kun ulkoinen piiri avataan. Muotin tyhjennyksen tehokkuus määräytyy olennaisesti liitetyn ulkoisen piirin geometrian (sokeat reiät, rinnakkaisliitännät, erilaiset linjan poikkileikkaukset, venttiilit) geometria. Muottityhjennys on saatavilla kahdessa eri prosessissa:

  • Pumpun peruutus tyhjennys (vakio)
  • Paineilmalla puhaltamalla ulos (lisävarusteet ZG)

HUOMAUTUS!

  • Muotin tyhjennys suoritetaan vain, jos kaikki lämpötilat (Menovirtaus, Kelaus taaksepäin ja, jos saatavilla, ulkoinen) ovat alhaisemmat kuin parametrien [muotin tyhjennyslämpötila] ja [turvajäähdytyslämpötila] asetus. Oletusasetus on 70 °C.
  • Ennen lämpötilansäätöyksikön ja ulkoisen lämmönsiirtopiirin välisten hydrauliliitäntöjen avaamista järjestelmän paineen on oltava 0 bar ± 0,3.

Muottityhjennys pumpun peruutuksella (vakio)

Vakioversiossa (ilman ZG-lisälaitteita) pumpun pyörimissuunta on päinvastainen. Lämmönsiirtoväliaine imetään ulkoisesta piiristä kääntämällä pumpun suunta. Imemällä ilmaa ilmakehästä lämmönsiirtopiiriin, se tyhjennetään ja paineeton. Vesi/ilma-seos johdetaan Jäähdytysveden lähtö tai järjestelmän veden poistoaukkoon. Tämän jälkeen laite kytkeytyy pois päältä (→ toimintaperiaate).

  1. Paina toimintopainiketta perusnäytössä →
    Painiketta on pidettävä painettuna, jotta Zeit voi suorittaa toiminnon. ¼ s suorittaaksesi toiminnon.

Tai

  1. Napauta aloitusnäytön valikkopainiketta
  2. Valitse [Ominaisuudet] > [Muotin Tyhjennys]
  3. Kytke toiminto päälle liukusäätimellä

Kesto muottityhjennys

[Muotin tyhjennysaika] -parametrit määrittävät, kuinka kauan [Muotin tyhjennys] -toiminto on aktiivinen ennen kuin laite sammuu.

  1. Napauta aloitusnäytön valikkopainiketta
  2. Valitse [Asetus] > [Sekalaiset] > [Muotin tyhjennysaika]
  3. Aseta parametri haluttuun arvoon

Tuotos tyhjennys

Lämmönsiirtoväliaine syötetään Jäähdytysveden lähtöön tai järjestelmän vedenpoistoaukkoon (riippuen siitä, onko yhteinen liitäntä muunnettu erillisiksi liitoksiksi, lisätietoja saat napsauttamalla tätä).

Muotin tyhjennys paineilmalla (lisävarusteet ZG)

ZG-lisävarusteet, ulkoinen piiri tyhjenee paineilmalla. Lämmönsiirtoväliaine puhalletaan ulos kytketyn paineilman avulla ja paineeton. Vesi/ilma-seos johdetaan Jäähdytysveden lähtöön, järjestelmän veden ulostuloon tai Paineilman lähtöön (valinnaisesti säädettävä). Tämän jälkeen laite kytkeytyy pois päältä (→ toimintaperiaate).

HUOMAUTUS!

  • Pumppu ei ole toiminnassa muottityhjennystyhjennyksen aikana.
  • Tehokas muottityhjennys saavutetaan, kun paineilman ulostuloon (AIR OUT) on kytketty riittävän mitoitettu säiliösäiliö tai paineeton veden poistoaukko (Parametrit [Muotin Tyhjennys paineilmalla] on asetettava ”säiliöön” tätä tarkoitusta varten).
  • Kun tyhjennys vesiviemäriin, paineenalennus voi johtaa vesivuotoon paineilman ulostulossa (AIR OUT), varsinkin jos vedenpoistoaukossa on korkea vastapaine.
  • Muotin tyhjennys paineilmalla voidaan aloittaa myös suoraan ”Käyttövalmis” -käyttötilasta, jos kaikki lämpötilat (Menovirtaus, Kelaus taaksepäin ja, jos saatavilla, ulkoinen) ovat alhaisemmat kuin [muotin tyhjennyslämpötila] -parametrin asetus.
  1. Paina perusnäytön toimintopainiketta .
    → Painiketta on painettava, jotta Zeit. ¼ s suorittaa toiminnon.

Tai

  1. Napauta aloitusnäytön valikkopainiketta
  2. Valitse [Ominaisuudet] > [Muotin Tyhjennys]
  3. Kytke toiminto päälle liukusäätimellä

Kesto muottityhjennys

Parametrit määrittävät, kuinka kauan [Muottien tyhjennys] -toiminto on aktiivinen, ennen kuin laite sammuu.

  1. Napauta aloitusnäytön valikkopainiketta
  2. Valitse [Asetus] > [Sekalaiset] > [Muotin tyhjennysaika]
  3. Aseta parametri haluttuun arvoon

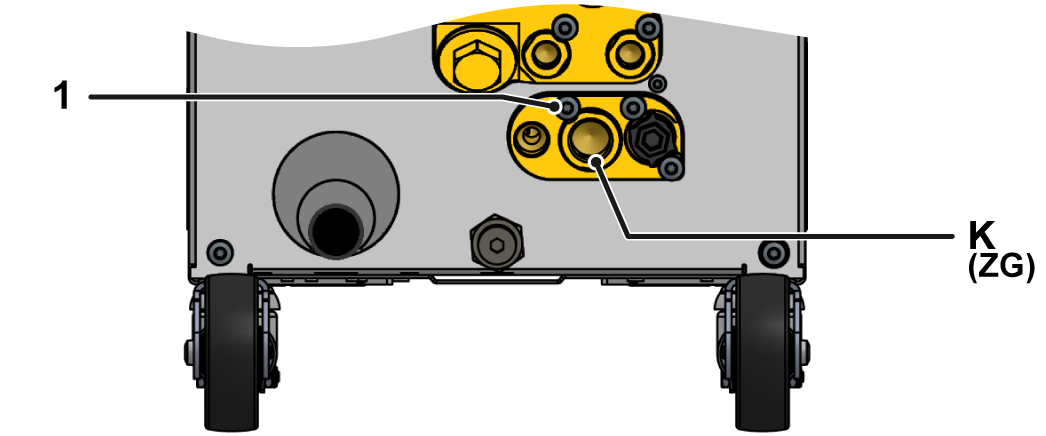

Poistoaukon tyhjennys vain ZG-lisävarusteet)

Parametrit määrittävät poistoaukon, johon vesi-ilma-seos tyhjennetään.

PoistoVesi/ilma-seos syötetään Jäähdytysveden lähtö tai järjestelmän veden poistoaukkoon.
SäiliöVesi/ilma-seos syötetään paineilman lähtöön (AIR OUT).
  1. Napauta aloitusnäytön valikkopainiketta
  2. Valitse [Asetus] > [Sekalaiset] > [Muotin Tyhjennys paineilmalla]
  3. Aseta parametri haluttuun arvoon
