ota selvää vian syy

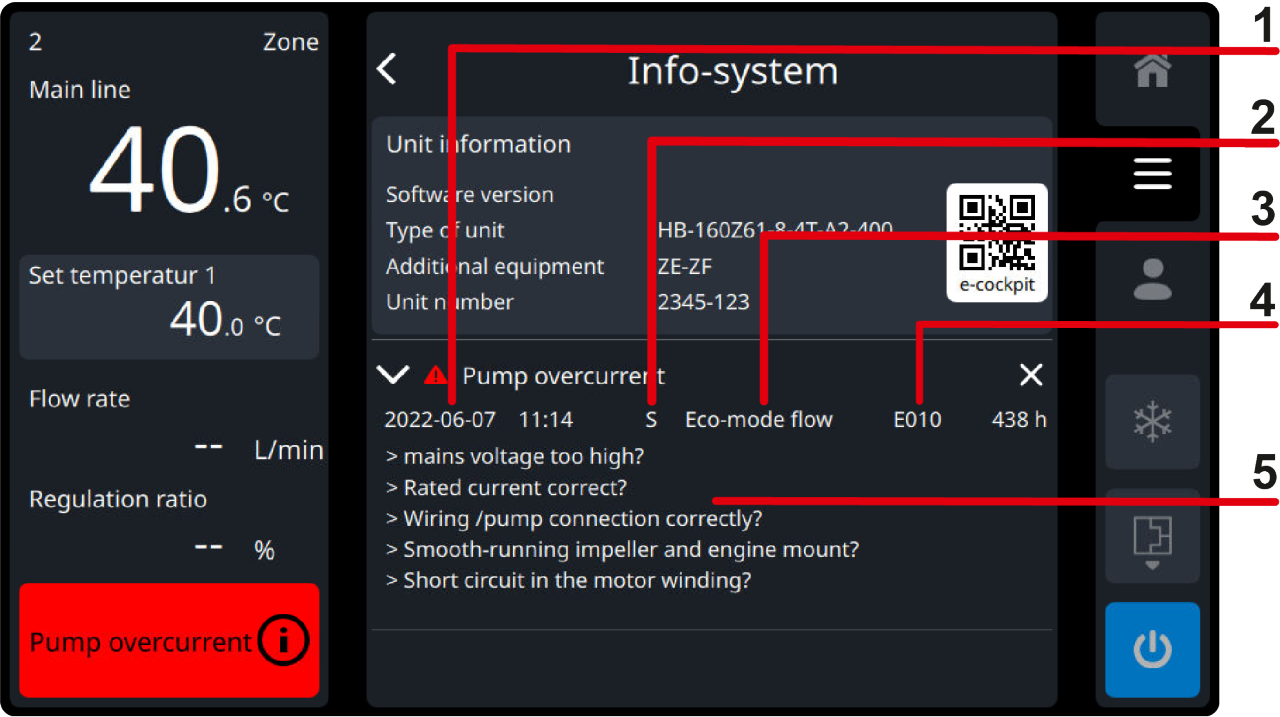

Tuleva vikailmoitus näyttää seuraavat tiedot:
| Päivämäärä/kellonaika (1) | kellonaika vian ilmenemishetkellä |
| Hälytys Tyyppi (2) | S= Järjestelmän hälytys (toiminnan valvonta, toimintojen valvonta, komponenttien toimintahäiriö) G= Raja-arvo hälytys (lämpötilan valvonta, läpivirtausvalvonta) W= Huoltovaroitus (integroitu huoltopyyntö) |
| käyttötila (3) | Käyttötila vian ilmenemishetkellä |
ID (4) | Vian tunnus |
| Apu (5) | Ohjeteksti hälytykselle mahdollisten toimintahäiriöiden syiden kanssa |
Häiriöiden yleiskatsaus

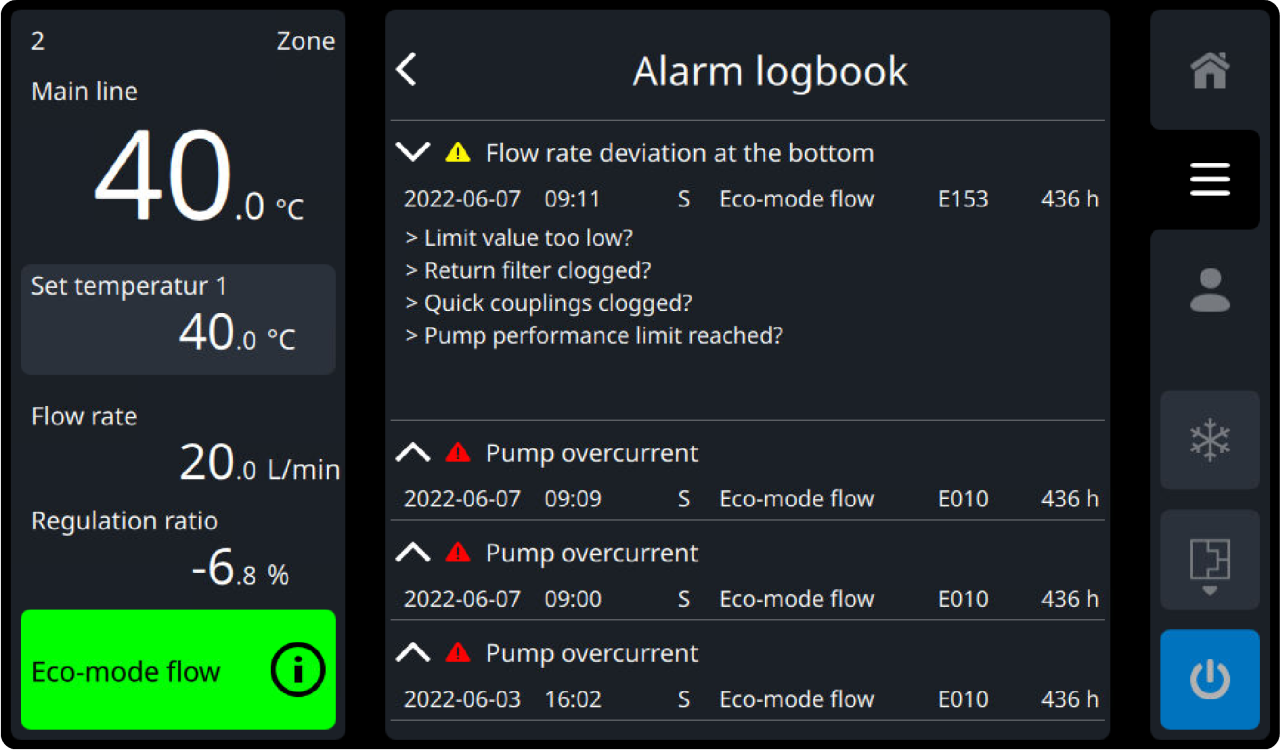

Viimeiset 100 vikailmoitusta voidaan näyttää seuraavasti:
-
Napauta aloitusnäytön valikkopainiketta
- Valitse [Hälytysloki]
Valitse haluttu vikailmoitus
- Napauta painiketta (
) avataksesi ja näyttääksesi vikailmoituksen
HUOMAUTUS!
Vikailmoitukset lajitellaan vian ilmenemisajan mukaan (viimeinen vika ylhäällä).
käynnistys, kun toimintahäiriö on ratkaistu
Kun vika on korjattu, seuraavat vaiheet on suoritettava uudelleenkäynnistämiseksi:
- Nollaa hätäpysäytyslaitteet.
- Tunnista vika napauttamalla painiketta ()
tai pyyhkäisemällä vasen - Varmista, että vaarallisella alueella ei ole mitään ihmisiä.
- Käynnistä laite pikaoppaan ohjeiden mukaisesti. Napsauta tätä saadaksesi pikaoppaan.
Häiriötaulukko
Vika ID (hälytystaso) | häiriö | Mahdollinen syy |
|---|---|---|
E010 (33) | ylivirta pumppu |
|
E012.n (33) | ZSM ylivirta lämmitys |
|
E013.n (13) | ZSM alivirtalämmitys |
|
E014 (33) | Vaihe puuttuu taajuusmuuttaja |
|
E014.1 (33) | Vaihe puuttuu L1 |
|
E016 (33) | Taajuusmuuttajan virhe | Kirjoita taajuusmuuttajan virhekoodi muistiin ja ota yhteyttä HB-Therm-valtion edustajaan! |
E016.1 (3) | Taajuusmuuttajan virhe | Kirjoita taajuusmuuttajan virhekoodi muistiin ja ota yhteyttä HB-Therm-valtion edustajaan! |
E017 (35) | ZSM puolijohdereleen vika |
|
E018 (30) | ZSM: n sisäinen virhe |
|
E020 (5) | lämpötilarajoitus |
|
E021 (33) | Ylilämpötilan piiri |
|
E022 (30) | anturikatko menovirtaus |
|
E023 (30) | anturikatko paluuvirtaus |
|
E024 (10) | ulkoinen anturi katkeaa |
|
E025 (10) | Ulkoinen anturin rikkoutumisen kompensointi |
|
E026 (10) | Kühlerbruch jäähdytin |
|
E030 (20) | Järj. paine liian korkea |
|
E031 (33) | Järj. paine liian alhainen |
|
E032 (33) | Anturikatkopaineanturi BP 1 |
|
E033 (33) | Anturikatkopaineanturi BP 2 |
|
E034 (33) | Liian korkea menolinjan paine |
|
E035 (33) | letkumurtuma |
|
E036 (10) | Anturikatkopaineanturi BP 3 |
|
E037 (10) | nopeusrajoitus |
|
E038 (33) | Pumpun paine-ero on liian pieni |
|
E041 (33) | Alkuperäinen täyttöaika ylittäminen |
|
E042 (33) | Täyttömäärä ylitetty |
|
E045 (33) | Vuodon pysäytys toiminta häiriintynyt |
|
E050 (33) | läpivirtaus nolla |
|
E051 (33) | virheellinen läpivirtaus |
|
E052 (33) | GIF-DMS-viestintävirhe |
|
E060 (33) | GIF-USR-viestintävirhe |
|
E061 (33) | Viestinnän epäonnistuminen Flow |
|
E062 (13) | Kauko-ohjaimen kaapeli irti |
|
E065 (33) | taajuusmuuttajan kommunikaatio häiriö |
|
E066.n (30) | kommunikaatio häiriö ZSM |
|
E067 (33) | Pumpun nopeus alittuu |
|
E068 (13) | Ei mitään gate-6-yhteyttä |
|
E069 (13) | Useita Gate-6 löytyi |
|
E072 (11) | Osoitteen etäosoitteen ristiriita | Verkosta löytyi useita Thermo-6-laitteita, joilla oli sama kauko-ohjausosoite.
|
E073 (11) | Flow-osoitteen ristiriita | Löytyi useita läpivirtausmittari, joilla oli sama tunniste ja sama osoitealue.
|
E074 (3) | OPC-UA-liitäntäkatkos | Yhteys OPC-UA-asiakasohjelmaan katkesi istunnon aikakatkaisun vuoksi.
|
E075 (13) | Gate-6 ylilämpötila Gate-6 |
|
E079 (3) | Tietokanta viallinen | Historiallisten tietojen tietokanta on viallinen. Tiedot ei voi enää tallentaa, näyttää tai viedä. Järjestelmä on käynnistettävä uudelleen ongelman vianmääritystä varten. Prosessissa tietokanta poistetaan automaattisesti ja luodaan uudelleen.
|
E080 (10) | Unterstrom askelmoottori KV 1 |
|
E081 (10) | Unterstrom askelmoottori KV 2 |
|
E082 (30) | Ylivirta askelmoottori KV 1 |
|
E083 (30) | Ylivirta askelmoottori KV 2 |
|
E087 (13) | Puhaltimen nopeus alle |
|
E088 (33) | KM 1 pääkuorman kontaktorin ohjaus |
|
E089 (13) | ylilämpötila, sähköosa |
|
E095 (33) | GIF-päivitysvirhe |
|
E096.n (33) | ZSM-päivitysvirhe |
|
E097 (33) | Ohjelmisto/laitteisto yhteensopimaton | Ohjelmisto ei ole yhteensopiva laitteistoversion GIF-61 kanssa.
|
E098 (33) | Ohjelmisto/laitteisto yhteensopimaton | Ohjelmisto ei ole yhteensopiva ZSM-61 -laitteistoversion kanssa.
|
E099 (31) | Konfiguraatio virheellinen kokoonpano | Valitse [kunnossapito] > [Määritykset]. Konfiguraatio on suoritettava laitteen tyyppikilvessä olevien tietojen mukaisesti. Pääsy tapahtuu koodin ”1.2.” kautta. |
E100 (03) | Digitaalinen twin salaisuus ei ole olemassa | ”UnitseCret” ei havaittu. ”UnitseCret” on USR-61-ohjaimen ja digitaalisen kaksosen yhteinen salaisuus. Sen on vastattava, jotta pilvipohjaiset palvelut ja ominaisuudet ovat käytettävissä. Laitteen toiminta on edelleen mahdollista. Voit estää varoitusviestin näyttämisen seuraavasti:
|
E120 (10) | Lämpötilan poikkeama yläosassa |
|
E121 (10) | Lämpötilan poikkeama alla |
|
E122 (10) | Ero taakse/eteenpäin. ero |
|
E123 (10) | Ulkoinen/läpimenoaikaero |
|
E124 (13) | lämpötilaero poikkeama |
|
E150 (10) | liian korkea virtausnopeus |
|
E151 (10) | Virtausnopeus liian pieni |
|
E152 (10) | Huippuvirtauksen poikkeama ylhäällä |
|
E153 (10) | Virtausvarianssi alhaalla |
|
E201 (13) | Kpma. pumpun huolto | Pumpun huoltoväli on ylittynyt.
|
E203.1 (13) | Lämmityksen huolto | Lämmityshuoltoväli on ylittynyt.
|
E204 (13) | Kpma. jäähdytys | Kpma. jäähdytysväli ylitetty
|
E206 (13) | Jäähdytysveden suodattimen huolto | Jäähdytysveden suodattimen huoltoväli on ylitetty.
|
E207 (13) | Paluuvirtaus suodatin | Paluuvirtaus-suodattimen huoltoväli on ylitetty.
|
E208 (13) | tuulettimen huolto | Tuulettimen huoltoväli on ylitetty.
|
E210 (13) | Täyttöventtiilin huolto | Täyttöventtiilin käsittelyväli on ylitetty.
|
E211 (13) | tuuletusventtiili huolto | Huoltoväli tuuletusventtiili on ylitetty.
|
E301 (33) | Täyttöventtiiliä ei tunnisteta |
|
E302 (33) | Tuuletusventtiili ei tunnisteta |
|
E310 (33) | Jännite 15 VAC puuttuu |
|
E311, E312, E313, E314 (3) | Jännite xx VDC ulkopuolella Toleranssi |
|
E315 (33) | GIF-61 ADC-lämpötilavirhe |
|
E316 (33) | GIF-61 poikkeus |
|
E380 (13) | AV 1 alavirta askelmoottori |
|
E382 (33) | Ylivirta askelmoottori AV 1 |
|
E900.nn (10) | Virtausnopeus liian pieni (ulkoinen virtausmittari) |
|
E901.nn (10) | Virtausnopeus liian korkea (ulkoinen virtausmittari) |
|
E902.nn (10) | Ero taaksepäin ja eteenpäin (ulkoinen läpivirtausmittari) |
|
E903.nn (10) | Vika-anturi paluuvirtaus (ulkoinen virtausmittari) |
|
E904.nn (10) | anturikatko menovirtaus (ulkoinen virtausmittari) |
|
Taustatiedot mahdollisista vikojen syistä
Laite irrotetaan suoraan verkkojännitteestä Heizenin aikana
Lämpötilan nousun syy
Virtauslämpötila nousee jyrkästi, jos laite oli Heizen silloin, kun se sammutettiin (positiivinen asetusaste). Riippumatta siitä, mikä aiheutti sammutuksen (paineenalennuksella tai ilman, muottityhjennys, vika, pääkatkaisin POIS tai sähkökatkos). Tämä lämpötilan nousu johtuu lämmitysjärjestelmän varastoidusta energiasta. Ilman kiertoa lämmönsiirtoaineesta (laite kytketty pois päältä) lämmityksessä oleva Wasser imee lämmityksen lämmön. Tämä käyttäytyminen on fyysistä eikä sitä voida estää, vaan vain minimoida.
Lämmitys Thermo-6-laitteet voivat varastoida enemmän energiaa kuin Thermo-5-laitteet, mikä johtaa korkeampaan lämpötilan nousuun virtauksessa.
Riippuen virtauslämpötilasta, jossa laite on kytketty pois päältä, ja kuinka suuri Lämmitysteho (positiivinen Käyttökerroin oli, kun sammuta, seuraavia virheilmoituksia voi ilmetä:
- Lähtövirheilmoitus E020 (lämpötilaraja)
- Virtauslämpötila nousee yli asetetun rajalämpötilan +5 K. Kun laite on päällä, se käynnistää Heizenin vasta, kun lämpötilat (Menovirtaus, Kelaus taaksepäin ja, jos käytettävissä, ulkoisesti) ovat asetettua rajalämpötilaa alhaisemmat +5 K.
- Lähtövirheilmoitus E021 (ylilämpötilan piiri)
- Lämpötilan läpivirtauslämpötila nousee, kunnes ST 1 -lämpötilanrajoitin käynnistyy Menovirtaus. Laite voidaan kytkeä uudelleen päälle vain, kun Edelleenlähetyksen lämpötila laskee alle ST 1 -lämpötilanrajoittimen nollauslämpötilan.
Mahdolliset toimenpiteet
- Virtalähteen äkillisestä keskeytyksestä johtuvan hallitsemattoman sammutuksen välttäminen (esim. Pääkatkaisin POIS)
- Turvallisen jäähdytyslämpötilan tai muotin tyhjennyslämpötilan alentaminen:
- Valitse [asetusarvot] > [Turvallinen jäähdytyslämpötila].
- Valitse [Asetus] > [Sekalaiset] > [Muotin tyhjennyslämpötila].
Tämän seurauksena laite jäähtyy ensin asetettuun arvoon ennen kuin se sammuu tai alkaa tyhjentää muotin. Aktiivinen jäähdytys ennen laitteen kytkemistä pois päältä vähentää lämmitykseen varastoitunutta energiaa ja vähentää siten myös lämpötilan nousua virtauksessa.
Haihdutus taaksepäin pienellä poikkileikkauksella
Haihtumisen syy
Jos paluuliitäntään asennetaan komponentti (nippa, kytkentä jne.), jonka sisähalkaisija on pieni¹, vesi voi haihtua suuren läpivirtausnopeuden vuoksi. Tuloksena olevat höyrykuplat häiritsevät virtauksen mittausta. Tämän seurauksena yksittäiset virheelliset mittaukset voivat tapahtua jopa läpivirtausmittauksen täydelliseen epäonnistumiseen asti.
Thermo-6-laitteissa tämä aihe on sama kuin Thermo-5-laitteissa. Thermo-6-laitteella on kuitenkin suurempi läpivirtausnopeus kuin vastaavalla Thermo-5-laitteella. Tästä syystä suurin osa näistä ongelmista löytyy vain Thermo-6-laitteesta.
¹ Halkaisija on otettava huomioon yhdessä läpivirtausnopeuden kanssa. Virtausnopeus voidaan laskea seuraavalla kaavalla:
- Virtausnopeus [m/s] ≈ (virtaus [l/min] ÷ halkaisija [mm ] 2) × 21
Jos virtausnopeus on 10 m/s tai suurempi, haihtuminen Wasserissa on mahdollista.
Erityisesti kytkinten tapauksessa on huolehdittava siitä, että termi ”DNx” ei välttämättä vastaa virtaavan veden sisähalkaisijaa (esimerkki: itsesulkeutuva Hasco-kytkentä DN9 on sisähalkaisija 3-4 mm)! Tämä on usein huomattavasti pienempi. Erityisesti itsesulkeutuvilla kytkimillä sisäänrakennetut takaiskuventtiilit aiheuttavat lisäsupistuksia.
Käyttäjät, jotka testaavat laitteita huoltokeskuksessa pikaliittimillä (pieni poikkileikkaus) ja suora yhteys välillä Menovirtaus ja Kelaus, voivat tarkkailla tätä käyttäytymistä (monet virheelliset mittaukset tai virtauksen mittauksen täydellinen vika).
Tunnustaminen
- Supistuminen/pienet pikaliittimet Paluuvirtaus
- Monet tuuletusaukot (luotu virheellisten virtausmittausten vuoksi)
- Virheellinen läpivirtaushälytys (E051)
Mahdolliset toimenpiteet
- Poista supistuminen Paluuvirtaus (suositus)
- Vähennä läpivirtausnopeutta vähentämällä pumpun nopeutta (jos supistumisen poistamista ei voida toteuttaa)
Haihdutus tukkeutuneen suodatinnäytön takia
Kuten ”haihtuminen taaksepäin pienillä poikkileikkauksilla”, tukkeutunut suodatinnäyttö voi myös johtaa erittäin suuriin virtausnopeuksiin. Skenaario on sama..
Tunnustaminen
- ZF-lisälaitteilla: suodattimen näytön huolto> 100%
Mahdolliset toimenpiteet
- Puhdista suodatinruutu kohdassa Paluuvirtaus
- Lyhennä huoltoväliä (ilman ZF-lisälaitteita):
- Valitse [kunnossapito] > [Parametrit] > [Ylläpito] > [Palautussuodatin] > [Palautussuodatinkertoimen raja]
