objectif

Remplacement de la commande USR-61 (A 1)

qualification

personnel spécialisé

matières

Pos.DésignationArticleT28500

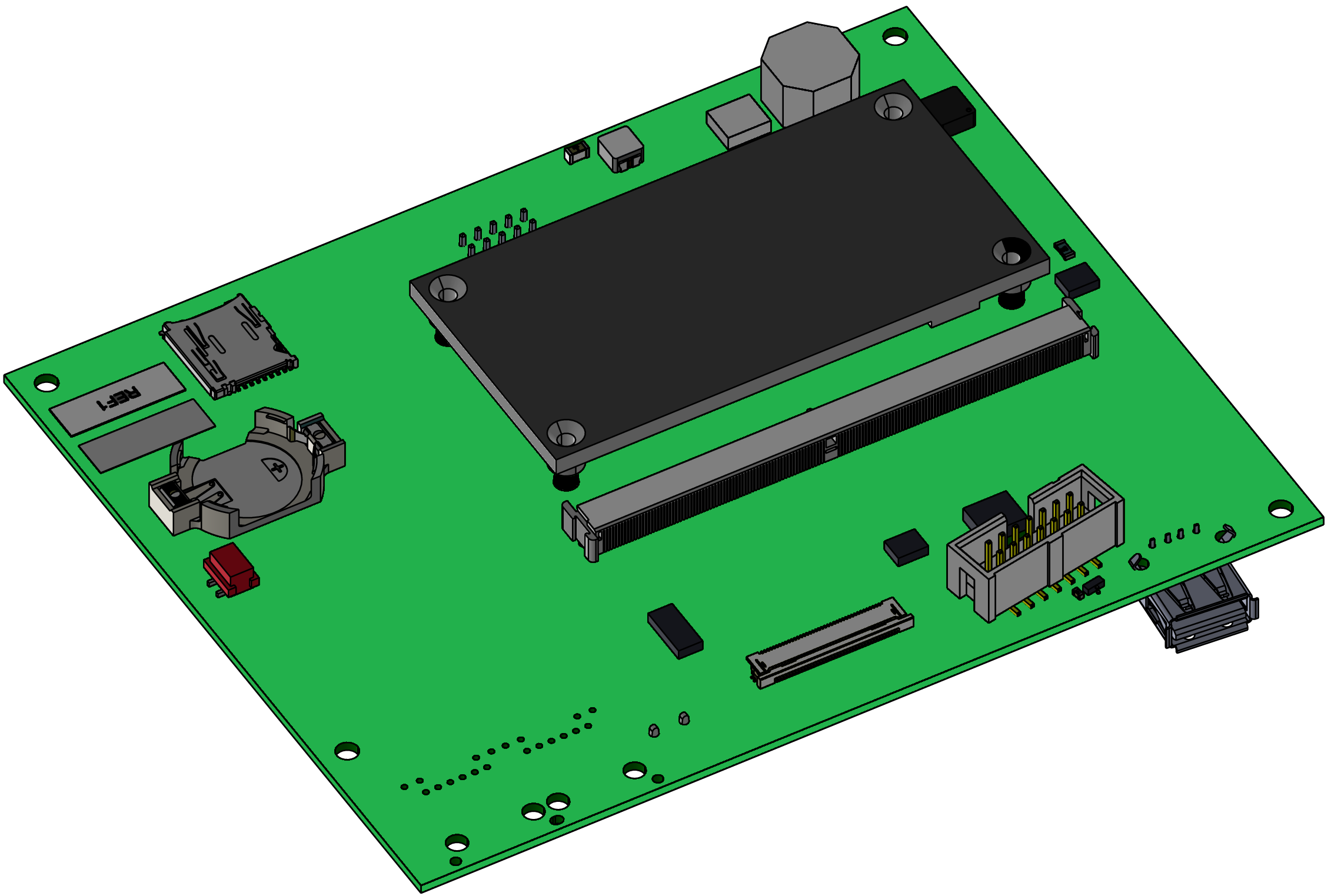

01commande USR-61T285001

Matériau requis

  • Tournevis Torx taille 20
  • Tournevis à tête plate, taille 0

Guide vidéo

Suivez le lien du QR-code pour visionner la vidéo YouTube.

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et arrêt

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.

Façade ouverte

  • Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.

Remplacer la pièce de rechange

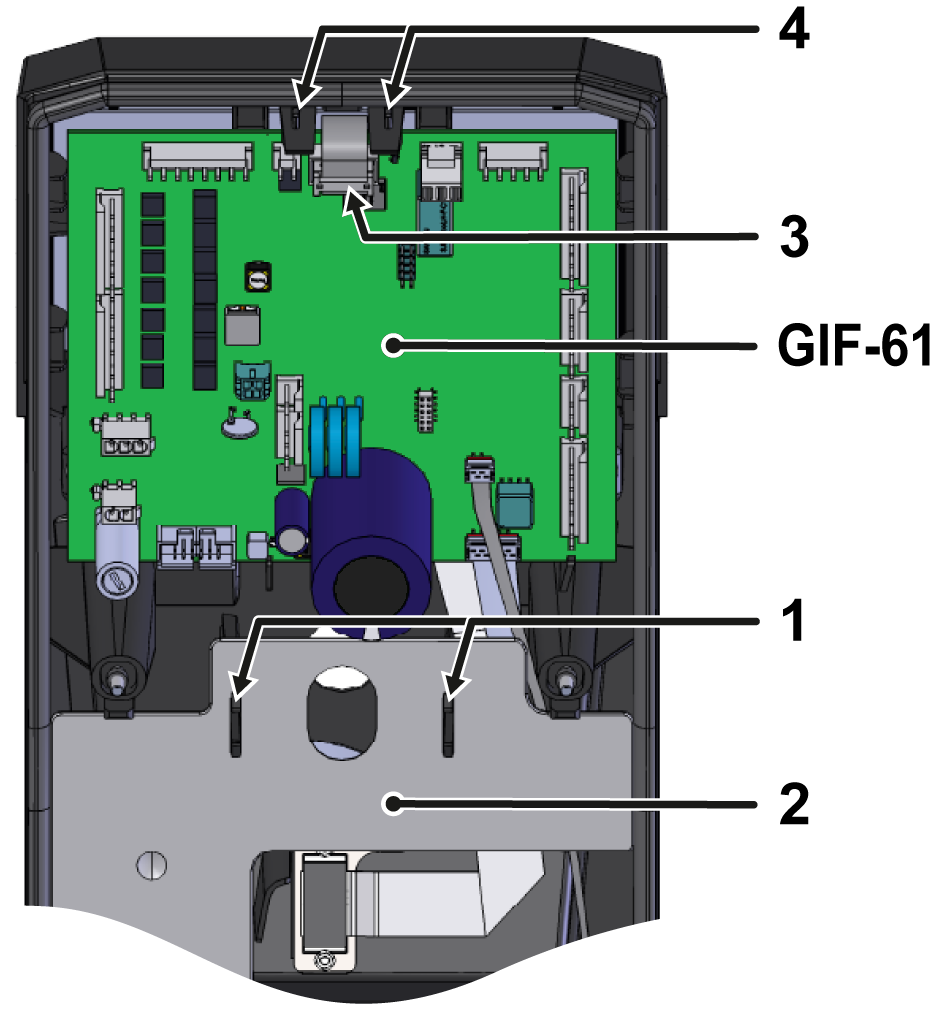

  • Pressez les clips de fixation (①) ensemble et retirez le cache-câble (②).
  • Débranchez le connecteur (③) de la carte d'appareils GIF-61.
  • Appuyez sur les sangles de fixation (④) de la carte d'appareils GIF-61 vers l'extérieur. La planche peut désormais être soulevée et repliée.
    • Il n'est pas nécessaire de retirer les connecteurs de la carte.

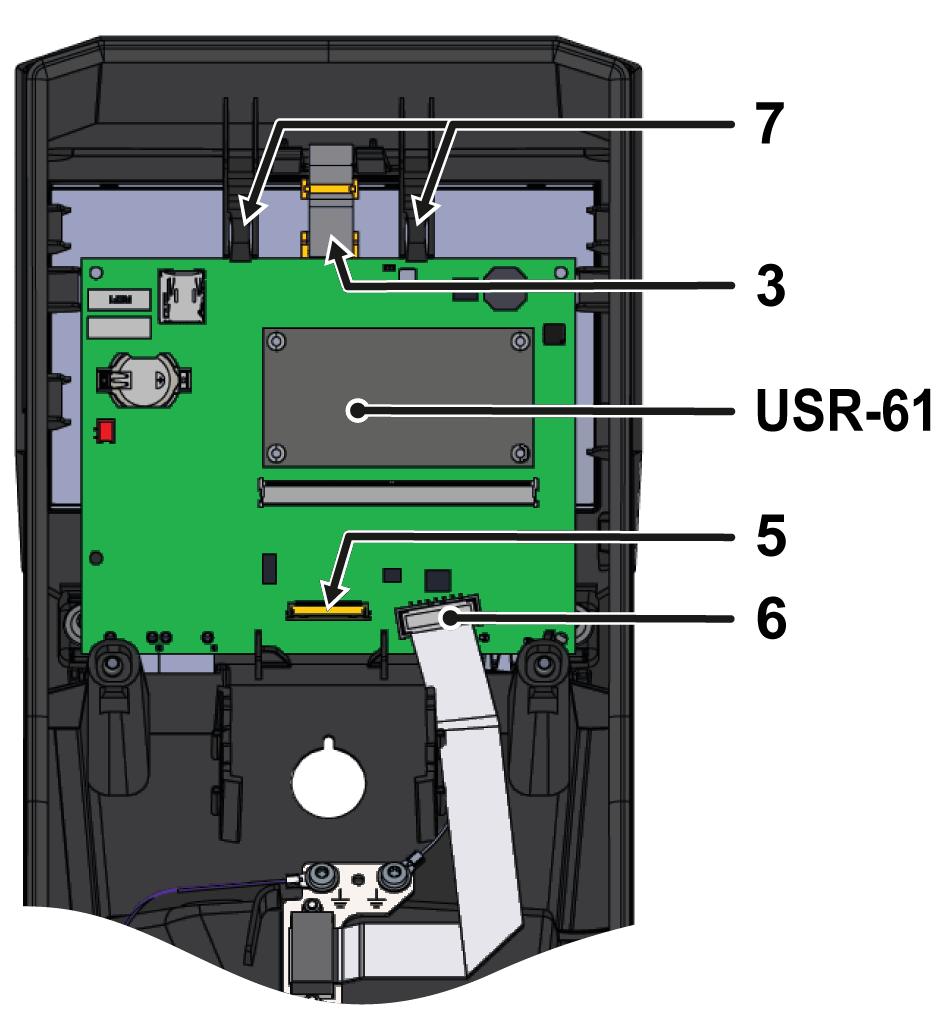

  • Débranchez le câble de connexion (⑤) de l'écran à la commande USR-61.
    • Affichage : le connecteur de l'écran doit être déverrouillé (par exemple à l'aide d'un tournevis plat) avant de pouvoir retirer le câble de connexion.
  • Débranchez le connecteur (⑥) de la connexion HB_CAN à la commande USR-61.
  • Poussez les sangles de fixation de la commande USR-61 (⑦) vers l'extérieur. La carte peut maintenant être retirée.
    • Retirez le câble de mise à la terre situé à l'arrière de la carte.
  • Branchez le câble de terre à l'arrière de la nouvelle commande USR-61.
  • Insérez la commande USR-61 dans les renfoncements appropriés.
    • Vérifiez que les sangles de fixation (⑦) sont bien en place
  • Reconnectez les connecteurs (③, ⑤, ⑥) à la commande USR-61.
  • Insérez la carte d'appareils GIF-61 dans les renfoncements appropriés.
    • Vérifiez que les sangles de fixation (④) sont bien en place.
  • Reconnectez le connecteur (③) à la carte d'appareils GIF-61.
  • Insérez le cache-câble (②) dans les évidements appropriés.
    • Vérifiez que les clips de fixation (①) sont bien en place

Fermer le front

  • Repliez l'avant et fixez 2 vis Torx.

Fonction de vérification

  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
    • L'appareil effectue une mise à jour logicielle automatique.
  • Vérifiez le fuseau horaire, la date et l'heure et réglez-les correctement si nécessaire.

REMARQUEZ !

Les données de configuration et d'étalonnage sont stockées sur la carte d'appareils GIF-61 et ne sont donc pas perdues lors du remplacement de la commande USR-61.

  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
    • Vérifier le fonctionnement de l'appareil (rules pour la valeur de consigne souhaitée)
  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
