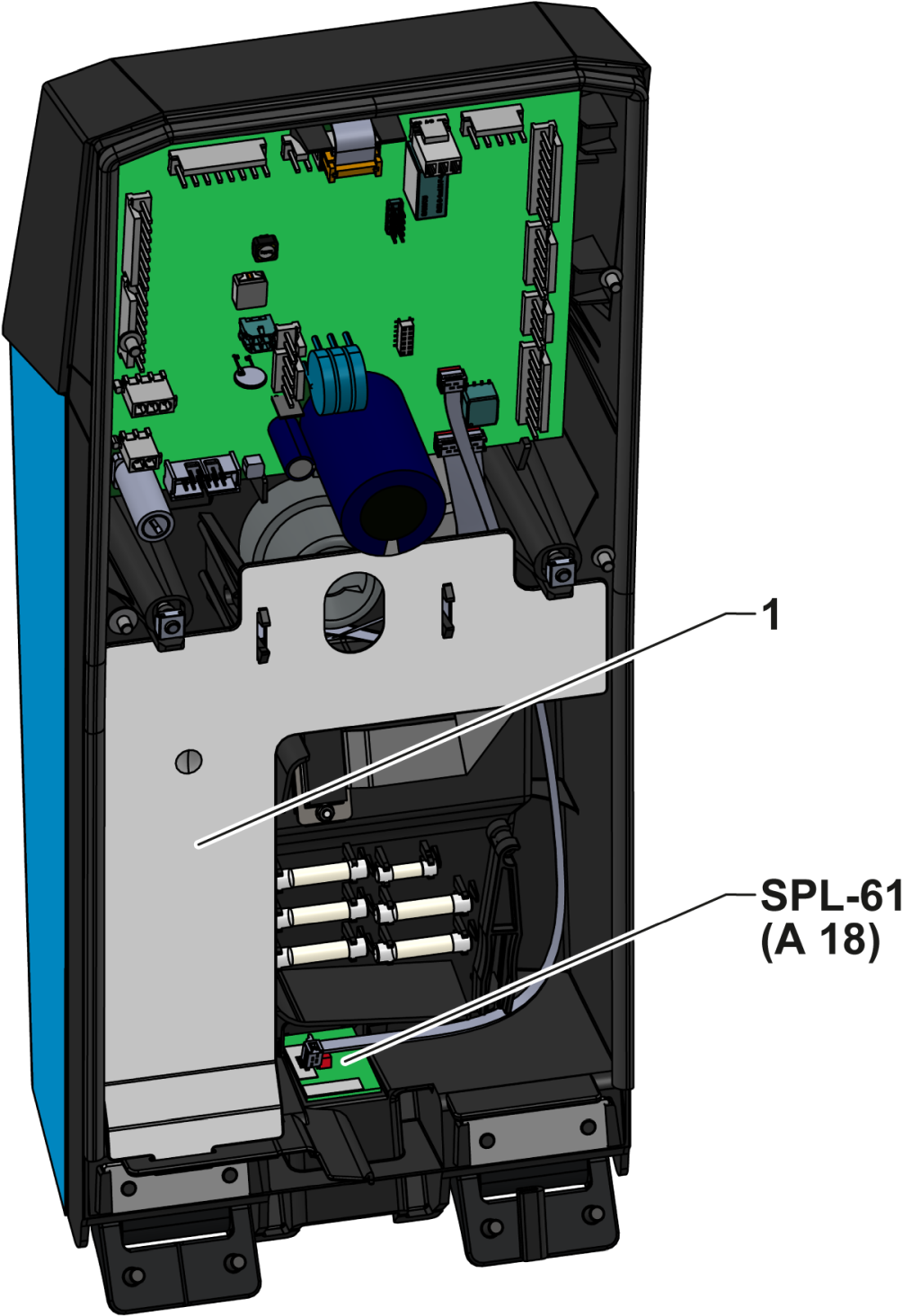

Remplacement du luminaire d'état LED SPL-61 (A 18)

qualification

Personal especializado

matières

Pos.DésignationArticleT28604

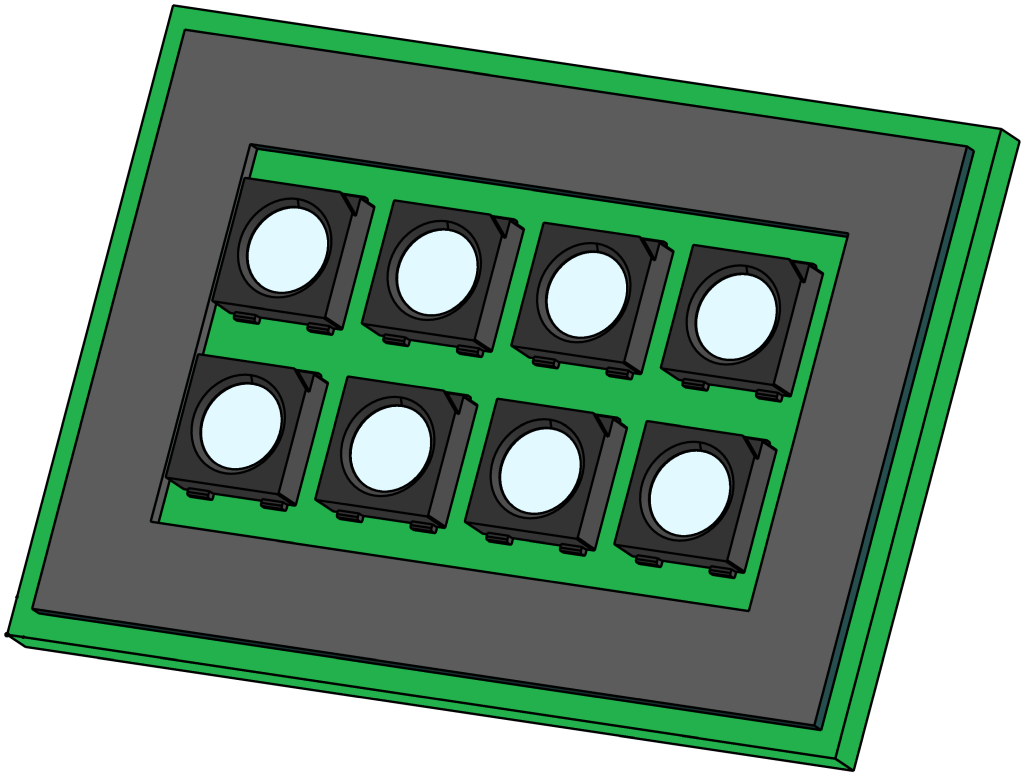

01luminaire d'état à LED SPL-61T286041

Matériau requis

  • Tournevis Torx taille 20
  • Nettoyant/solvant pour éliminer les résidus d'adhésif

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et arrêt

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.

Front ouvert

  • Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.

Remplacer la pièce de rechange

  • Retirez le cache-câble (uniquement pour le modèle taille 61)
    • Relâchez et retirez le cache-câble (①) en pressant les clips de fixation l'un contre l'autre.
    • Tirez doucement le faisceau de câbles hors du conduit de câbles et poussez-le de côté pour que la carte SPL-61 soit accessible.
  • Retirer la carte SPL-61
    • Débranchez le connecteur X922 de la carte de circuit.
    • Enfoncez le panneau (fixé à l'aide d'un ruban adhésif double face) dans le Logement de l'extérieur vers l'intérieur jusqu'à ce que l'adhésif soit détaché.
    • Retirez la carte SPL-61 de son boîtier.
  • Préparer la surface adhésive
    • Retirez les résidus d'adhésif sur le boîtier (si nécessaire avec un nettoyant/solvant approprié).
    • Assurez-vous que la surface adhésive est propre, sèche et exempte de graisse.
  • Insérer une nouvelle carte SPL-61
    • Collez la nouvelle carte de circuit dans le renfoncement du boîtier.
    • Rebranchez le connecteur X922.
  • Installez le cache-câble (uniquement pour le modèle taille 61)
    • Réinsérez le faisceau de câbles dans le conduit de câbles.
    • Insérez le cache-câble (①) dans les évidements appropriés.

Fermer le front

  • Repliez l'avant et fixez 2 vis Torx.

Fonction de vérification

  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
    • Vérifiez si le voyant d'état LED clignote en blanc pendant le processus de démarrage.
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.

arrêter

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
