objectif

Remplacement du convertisseur de fréquence (U 1)

qualification

Personnel qualifié en électricité

matières

Pos.DésignationT28669T28670
01

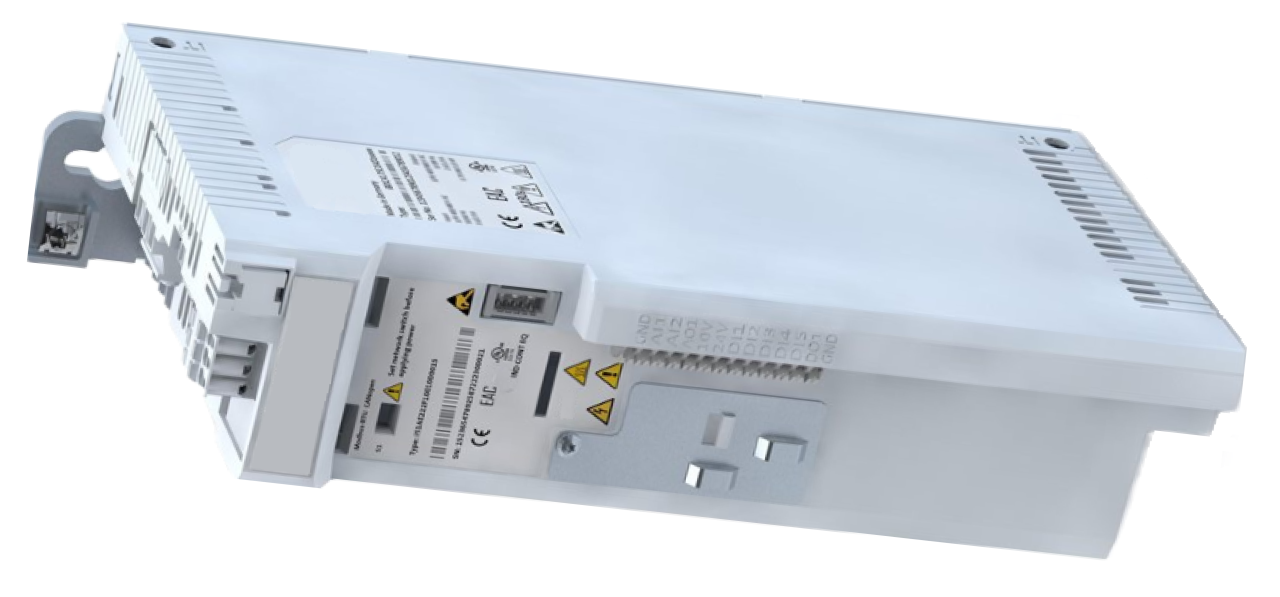

convertisseur de fréquence i510 2,2 kW, 340–528 VAC

1-
01

convertisseur de fréquence i510 2,2 kW, 170–264 VAC

-1

Matériau requis

  • Tournevis Torx, taille 10, 20

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et arrêt

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.Ensuite, attendez 5 minutes !

Danger de mort dû à une tension électrique !

danger de mort en cas de contact avec des pièces soumises à une tension. C'est pourquoi :

Débranchez l'appareil de l'alimentation électrique avant de l'ouvrir. La déconnexion doit être protégée contre le redémarrage. En raison de condensateurs chargés, une période d'attente d'au moins cinq minutes doit être prévue après avoir arrêté l'alimentation électrique avant d'effectuer des travaux sur le convertisseur de fréquence.

Façade ouverte

  • Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.
  • Retirez le capot de protection du boîtier électrique en retirant les vis Torx.

Remplacer la pièce de rechange

  • Débranchez les connecteurs X100, X105 et X216 du convertisseur de fréquence.
    • À l'aide du câble X216, retirez le serre-câble au niveau de la connexion de blindage.
  • Retirez les fils de mise à la terre (Pompe, Logement électrique) du convertisseur de fréquence.
  • Desserrez les vis du convertisseur de fréquence situées sur la paroi arrière.
  • Poussez le convertisseur de fréquence vers le haut, étendez-le vers l'avant à partir des vis de montage et retirez-le.
  • Installez un nouveau convertisseur de fréquence et serrez les vis de fixation.

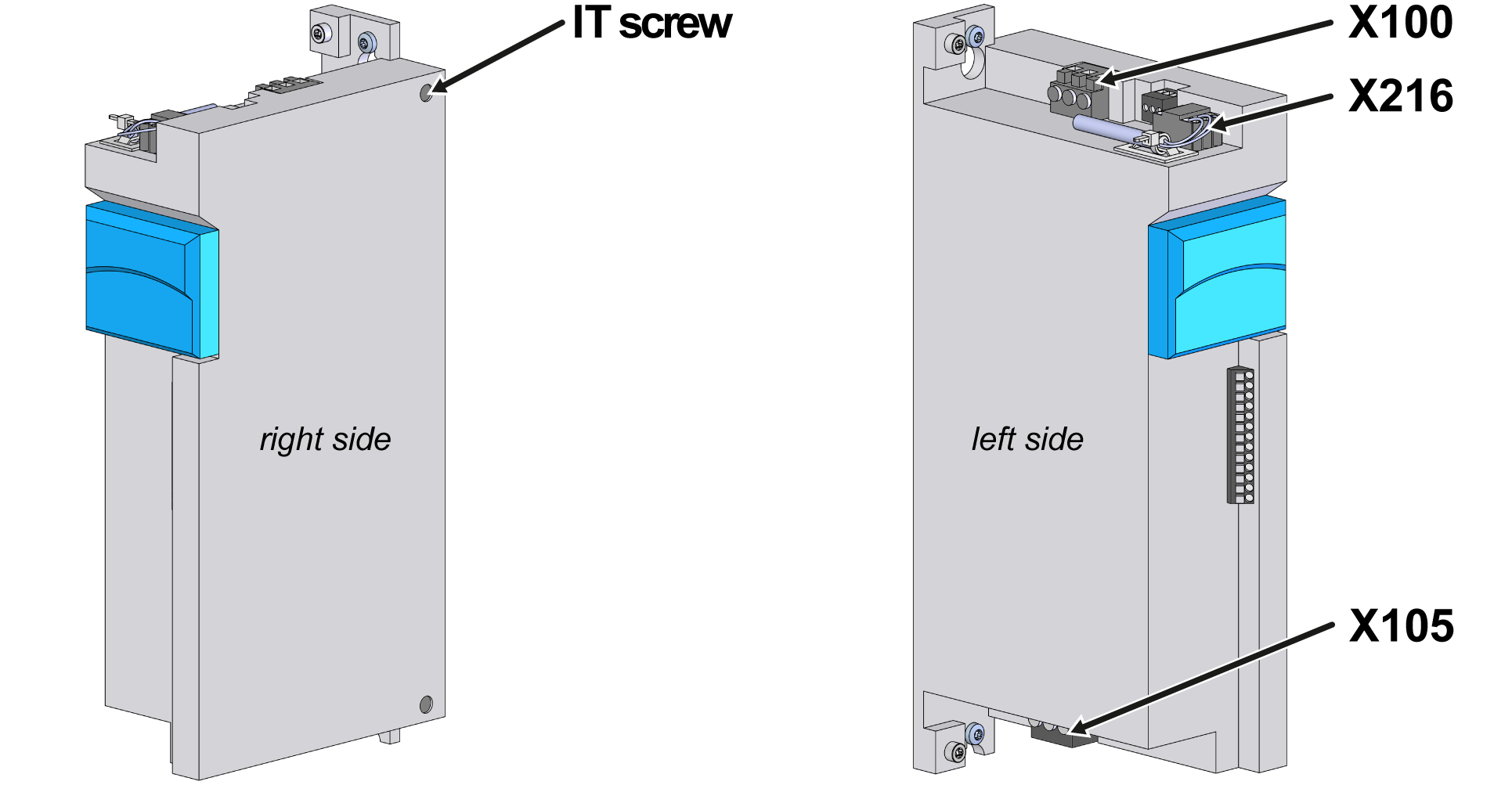

    • Particularité des systèmes informatiques (alimentation sans mise à la terre de protection) : la vis du condensateur située à l'entrée du convertisseur de fréquence (vis informatique supérieure, voir fig.) doit être retirée.
  • Branchez les fils de mise à la terre (Pompe, Logement électrique) au convertisseur de fréquence.
  • Branchez les connecteurs X100, X105 et X216 sur le convertisseur de fréquence.
    • Assurez-vous que toutes les connexions sont effectuées correctement conformément au schéma électrique. Cliquez ici...
  • Fixez le câble X216 au port de blindage à l'aide d'un serre-câble.

Fermer le front

  • Installez le capot de protection autour du boîtier électrique et fixez-le à l'aide de vis Torx.
  • Repliez l'avant et fixez 2 vis Torx.

Fonction de vérification

  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.

arrêter

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
