objectif

Remplacement de la carte d'alimentation PSU-61 (A 14)

qualification

personnel spécialisé

matières

Pos.
Désignation
Article
T28954

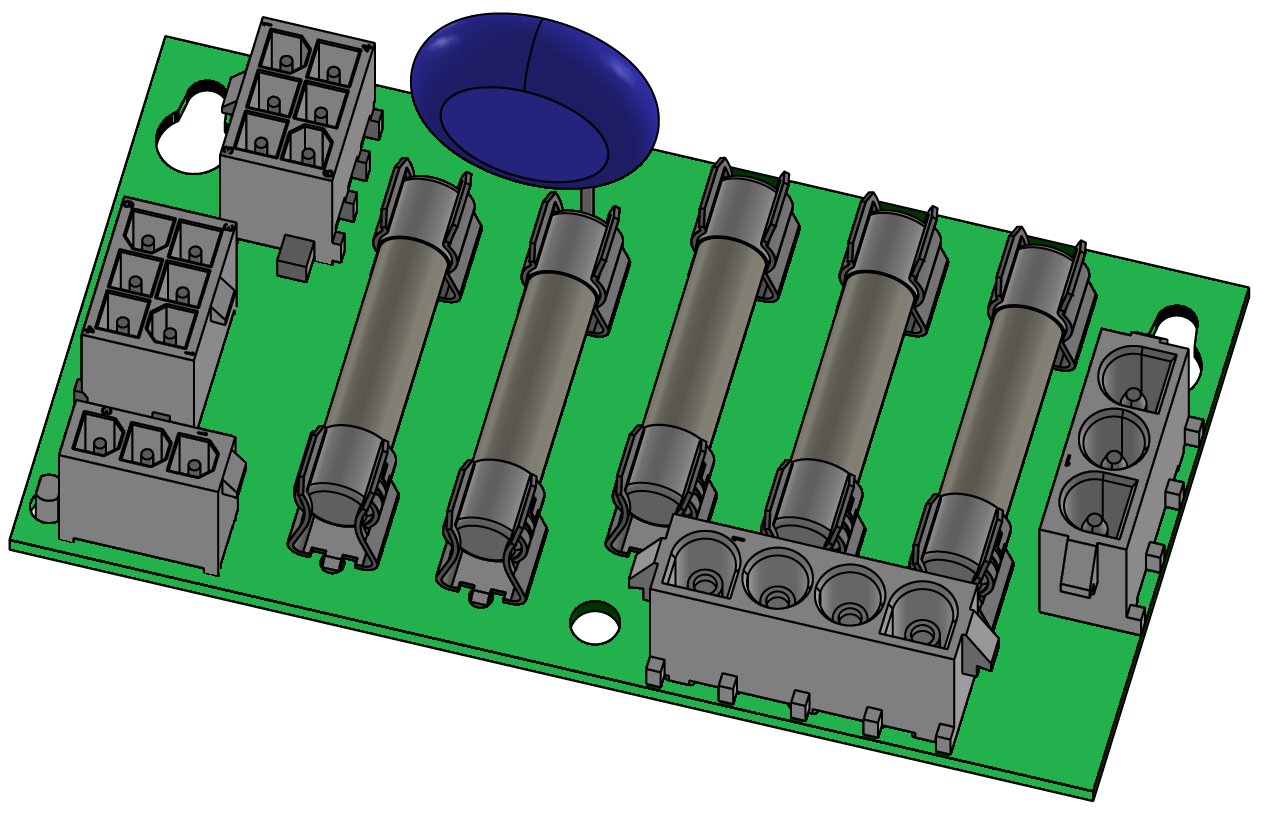

01carte d'alimentation PSU-61T285541
02Connecteur de pont X215 (présélection de tension)T216081

Matériau requis

  • Tournevis Torx taille 20

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissement et arrêt

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.

Façade ouverte

  • Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.
  • Retirez le capot de protection du boîtier électrique en retirant les vis Torx.

Remplacer la pièce de rechange

ATTENTION — danger de mauvaises connexions !

Une présélection de tension incorrecte ou des connexions incorrectes peuvent endommager l'appareil. C'est pourquoi :

  • Assurez-vous que la présélection de la tension et les raccordements sont corrects.
  • Retirez tous les connecteurs de la carte d'alimentation.
  • Retirez la vis de montage et retirez la carte d'alimentation de son support pour la retirer.
  • Transférez les fusibles (FU_1, FU_2,...) vers la nouvelle carte d'alimentation.
  • Installez une nouvelle carte d'alimentation et fixez-la à l'aide d'une vis de montage.
  • Vérifiez la tension secteur, voir les spécifications sur la plaque signalétique.

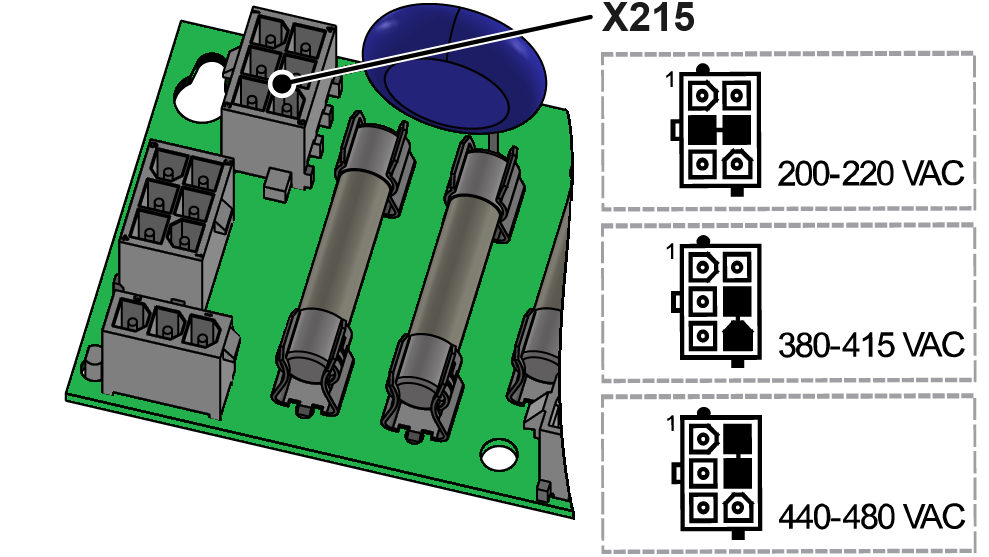

  • Pré-sélectionnez la tension à l'emplacement X215 à l'aide de la prise de pont (T21608).

  • Branchez tous les connecteurs à la carte d'alimentation.

Fermer le front

  • Installez le capot de protection autour du boîtier électrique et fixez-le à l'aide de vis Torx.
  • Repliez l'avant et fixez 2 vis Torx.

Fonction de vérification

  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.

arrêter

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
