objectif

Conversion du débitmètre Flow-5

qualification

personnel spécialisé

matières

Pos
DésignationArticleT29146
01

vis M4x40 Torx - A2

B3271659

2
02

vis M4x35 Torx - A2

B3271658

1
03

morceau de tuyau 8x4,5x30 - PEEK

T24717

3

Matériau requis

  • Tournevis à douille hexagonale, taille 40
  • Tournevis Torx taille 15
  • Équipement de verrouillage à vis (par exemple, joint liquide Loctite 620)

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissez et videz l'appareil
(lorsque le Flow-5 est installé)

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit et vide le moule avant de l'éteindre.

Vérifiez la pression et éteignez l'appareil
(si le Flow-5 est installé)

  • Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
    • La pression du système doit afficher 0,0 (±0,1) bar.
  • La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.

Supprimer le Flow-5
(si
le Flow-5 est monté)

  • Retirez le câble de commande du Débitmètre Flow-5 de la connexion « HB IN ».
  • Si nécessaire, retirez les lignes de connexion entre les conduites de Départ et de retour de tous les circuits du débitmètre.
  • Retirez la vis de montage (①) et retirez le débitmètre externe du Thermorégulateur.

Rafraîchir Flow-5

REMARQUEZ !

Les raccords à vis sont fixés avec de l'adhésif et doivent donc être desserrés lentement. Sinon, il y a un danger de rupture de la tête de vis. Si possible, réchauffez au préalable le composé adhésif.

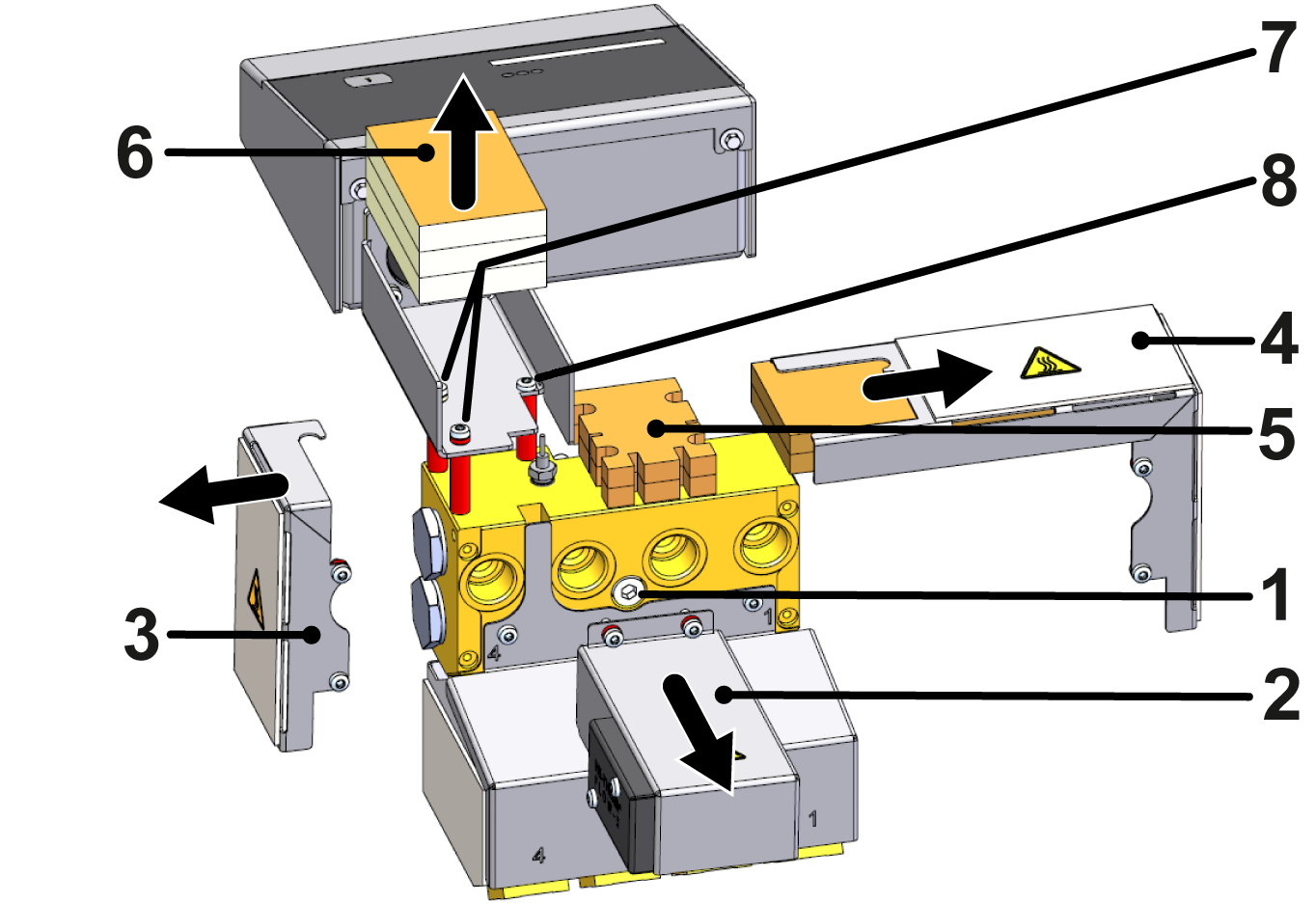

  • Retirez le capotage (②, ③, ④) en retirant les vis Torx, y compris l'entretoise
  • Retirez l'isolant (⑤, ⑥).
    • Assurez-vous qu'il n'y a aucune charge de traction sur les connexions du câble.
  • Retirez les vis Torx (⑦, ⑧), y compris les entretoises et les tubes PEEK (marqués en rouge).
    • L'unité d'évaluation doit être supportée au préalable de manière à ce qu'aucune charge de traction ne soit appliquée aux connexions des câbles.

REMARQUEZ !

Fixez tous les raccords à vis avec le joint liquide Loctite 620.

  • Installez deux nouvelles vis Torx M4x40 (⑦ B3271659), y compris les nouveaux tubes en PEEK (T24717) et les entretoises existantes.
  • Installez une nouvelle vis Torx (⑧ B3271658), y compris le nouveau tuyau en PEEK (T24717).
    • Notez qu'aucune entretoise n'est fixée avec ce raccord à vis.
  • Installez l'isolant (⑤) entre les tubes en PEEK (marqués en rouge).
  • Insérez l'isolant (⑥) dans le conduit de câble de manière à ce que les lignes de câble soient acheminées entre les isolants individuels.
  • Fixez les couvercles (②, ③, ④) à l'aide des vis Torx, y compris l'entretoise.
    • Remarque : les entretoises du capotage (②) sont montées directement sous les têtes de vis.

Fonction de vérification

  • Installez le débitmètre externe sur le Thermorégulateur et serrez la vis hexagonale avec un couple maximal de 20 Nm.
  • Si nécessaire, réinstallez les conduites de raccordement entre le débit Départ et le débit Retour sur tous les circuits du débitmètre.
  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
  • Vérifiez la plausibilité des valeurs d'affichage (débit, température) des différents circuits de mesure.

arrêter

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
