Type

HB-100Z61

HB-140Z61

HB-160Z61

température max.

100 °C

140 °C

160 °C

Volume interne du circuit (environ)

1,4 L

Dimensions (image dimensionnelle)

Hauteur

510 mm

Largeur

190 mm

Profondeur

793 mm

Poids max.

55 kg

59 kg

59 kg

Environnement

température

5−40 °C

Humidité relative

35–85 RH(sans condensation)

Niveau de bruit permanent

<70 dB(A)

Température de surface
(arrière de l'appareil )

>55 °C

Compatibilité aux salles blanches

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

Mesure de la temperature

Précision de la mesure

0,1 °C

Précision de la régulation

±0,1 °C

Tolérance

±0,8 °C

Mesure de débit

plage de mesure

0,4–60 L/min

Précision de la mesure

0,1 L/min

Tolérance

± (5 % de la valeur mesurée ± 0,1 L/min)

Mesure de pression

plage de mesure

0–20 bar

Précision de la mesure

0,1 bar

Tolérance

±5 %à partir de la valeur finale

Indicateur de pression de la pompe

Tolérance

±10 %à partir de la valeur finale

raccordements hydrauliquescliquez ici

raccordements électriques

disjoncteur différentiel

REMARQUEZ !

Nous recommandons d'utiliser un disjoncteur différentiel (RCD) de Type B, car les unités de commande de température sont équipées d'un convertisseur de fréquence. Les RCD de type A ne conviennent pas. Le courant de fuite est de 5 mA maximum par appareil.

Câble dalimentation de l'appareil

3LPE, 4 m(en standard)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

section transversale

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

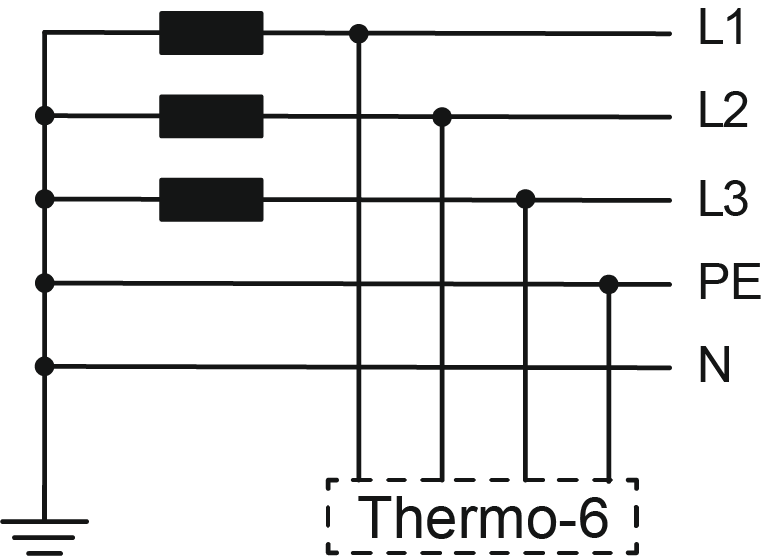

Système de réseau

TN(filet avec conducteur de protection)

Tension secteurVoir la plaque signalétique sur l'appareil
protection de tête maximale
Courant de court-circuit nominal

6 kA


catégorie de surtension

II

degré de pollution

2

Indice de protection

IP 44
