svrha

Zamjena osjetnik tlaka (BP 1, BP 2, BP 3)

kvalifikacija

stručno osoblje

Materijal

Pos.OznakaArtikliT25305-X
01

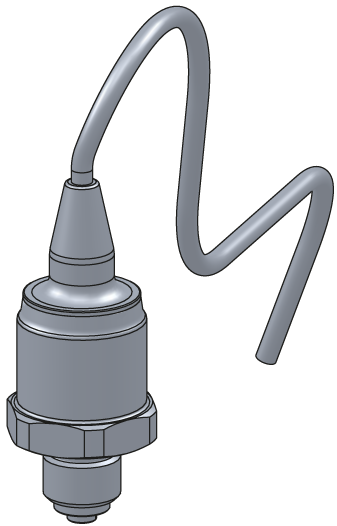

osjetnik tlaka 0–25 bar

T25305-X1
02

O-prsten 7,5x2 – FPM (optional)

T286621

Potrebni materijal

  • Torx odvijač size 20
  • Kabelska vezica

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

hlađenje i ocijedite

  • Na osnovni zaslon dodirnite funkcija gumb ().
  • Na osnovni zaslon dodirnite funkcija gumb ().
    • Uređaj se hladi i prazni kalup prije isključivanja.

Provjerite tlak i isključite

  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    • Pritisak sustava mora prikaz 0,0 (± 0,1) bar.
  • Tlak prikazan manometar mora biti 0,0 (+0,3) bar.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Uklonite poklopce i otvorite prednju stranu

  • Uklonite poklopce s uređaj (→Otvorite uređaj).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.

Zamijenite rezervni dio

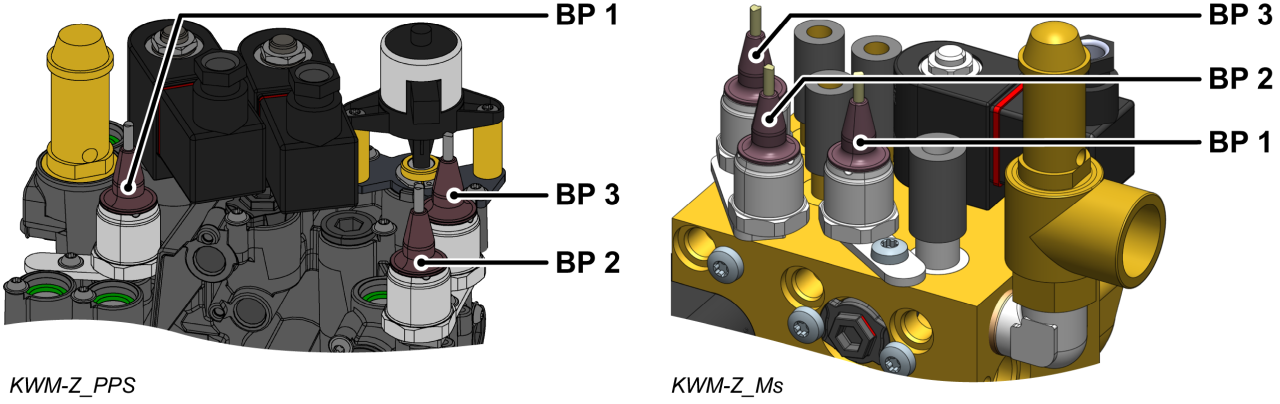

  • Uklonite kabel osjetnik tlaka (BP_1, BP_2, BP_3) na ploči uređaj GIF-61 i potpuno uklonite kabel.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Uklonite Torx vijak i uklonite montažnu ploču.
  • Uklonite osjetnik tlaka.
  • Ako je potrebno, upotrijebite novi O-prsten (T28662). U suprotnom, koristite prethodni O-prsten.
    • Provjerite je li brtvena površina čista i bez ostataka.
  • Ugradite novi osjetnik tlaka i nosač i pričvrstite vijkom za pričvršćivanje.
    • Za plastični modul rashladna voda (PPS) zategnite vijak s 2 Nm - nemojte ga prekoračiti!
  • Usmjerite i spojite kabel iz osjetnik tlaka (BP_1, BP_2, BP_3) na ploču uređaj GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ponovno pričvrstite uklonjene kabelske veze ili ih zamijenite novima.
  • Preklopite prednji dio i osigurajte 2x Torx vijke.

Provjerite kalibracija

PAŽNJA — opasnost od pogrešne kalibracija!

Neispravna kalibracija može uzrokovati kvar uređaj. Stoga: provjerite kalibracija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Provjerite je li uređaj rastlačeno. Tlak prikazan manometar mora biti 0,0 (+0,3) bar.
  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    • Pritisak sustava trebao bi pokazati 0,0 (± 0,1) bar.
    • Ako je varijanca> 0,1 bar, osjetnik tlaka mora biti kalibriran.

Kalibrirajte osjetnik tlaka

U slučaju većih linearnih pogrešaka, pojedinačni senzori tlaka mogu se kalibrirati.

  • Odaberite [Korisnički Profil] i postavite ga na "održavanje".
  • Odaberite [Servis ] > [kalibracija] > [Tlak ] > [Osjetnik Tlak 1/2/3 Offset ].
    • Podesite pomak u skladu s tim.
  • Ponovno pokušajte postupak provjere

Provjerite nepropusnost i funkcija

  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

ugasiti i instalirajte poklopce

  • Isključiti uređaj pomoću I/O gumba ().
    • Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
  • Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
