svrha

  • T28921: Zamjena kabela s ravnim bankama DIGITAL
  • T29231: Nadogradnja sučelja DIGITAL

kvalifikacija

Električari

Materijal

Pos.Oznaka
Artikli
T28921T29231
01

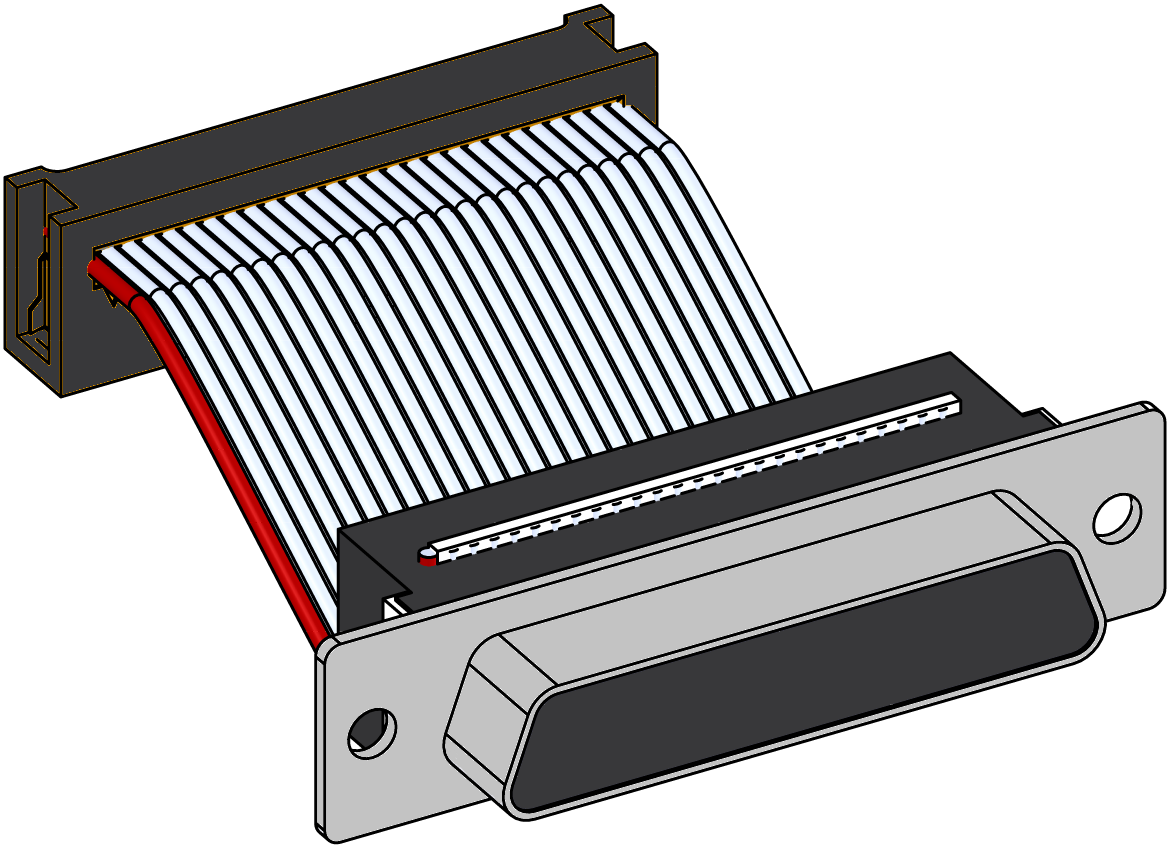

Kabel vrpce 26-pol., Sub-D

T2892111
02

zaključavanje blok M3

T15697-2
03

vijak M3x8-Torx

B1983385-2
04

žica GNYE

L0709-1
05natpisna pločicaT19277-2

Potrebni materijal

  • Torx odvijač size 10

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

Uklonite poklopce

  • Poklopac kabela
    • Držite jezičke za pričvršćivanje pritisnute i podignite poklopac kabela prema gore (Sl. → 1).
  • Odspojite na Gate-6
    • Odspojite sve upravljačke kabele i napajanje iz Gate-6.
  • Poklopac kućišta
    • Uklonite pričvrsne vijke (3x) na stražnjoj strani Gate-6 (Slika → 2)
    • Pritisnite poklopac kućišta zajedno sa strane dok ne čujete klik (Slika → 3). Zatim uklonite poklopac.

Zamijenite ili zamijenite komponentu

  • Uklonite slijepi utikač iz "ZD" otvora. To više nije potrebno.
  • Umetnite 26-pinski kabel s priključnim utikačem izvana u otvor (T28921).
  • Osigurajte priključak postavljanjem blokova za zaključavanje (T15697, B1983385).
    • Također ugradite kabel za uzemljenje (L0709) na pričvrsni vijak konektora.

  • Spojite konektore na GAT-61 kontroler.
    • 26-pinski kabel vrpce → utor X104
    • Kabel za uzemljenje → utor X150

Ugradite poklopac

  • Stavite poklopac Kućišta i pritisnite poklopac Kućišta odozgo i sa strane dok ne čujete klik.
  • Instalirajte 3x pričvrsne vijke na stražnjoj strani Gate-6.
  • Zalijepite pločicu Type (T19277) na stražnju stranu Gate-6 i u brzom vodiču (O8406-X).

Provjera funkcija

  • Provjerite komunikaciju putem sučelje u skladu s postupkom u brzom vodiču.
  • Stavite poklopac kabela i pritisnite prema dolje dok ne čujete klik.
