svrha

Naknadno opremanje dodatne opreme ZE

kvalifikacija

stručno osoblje

Materijal

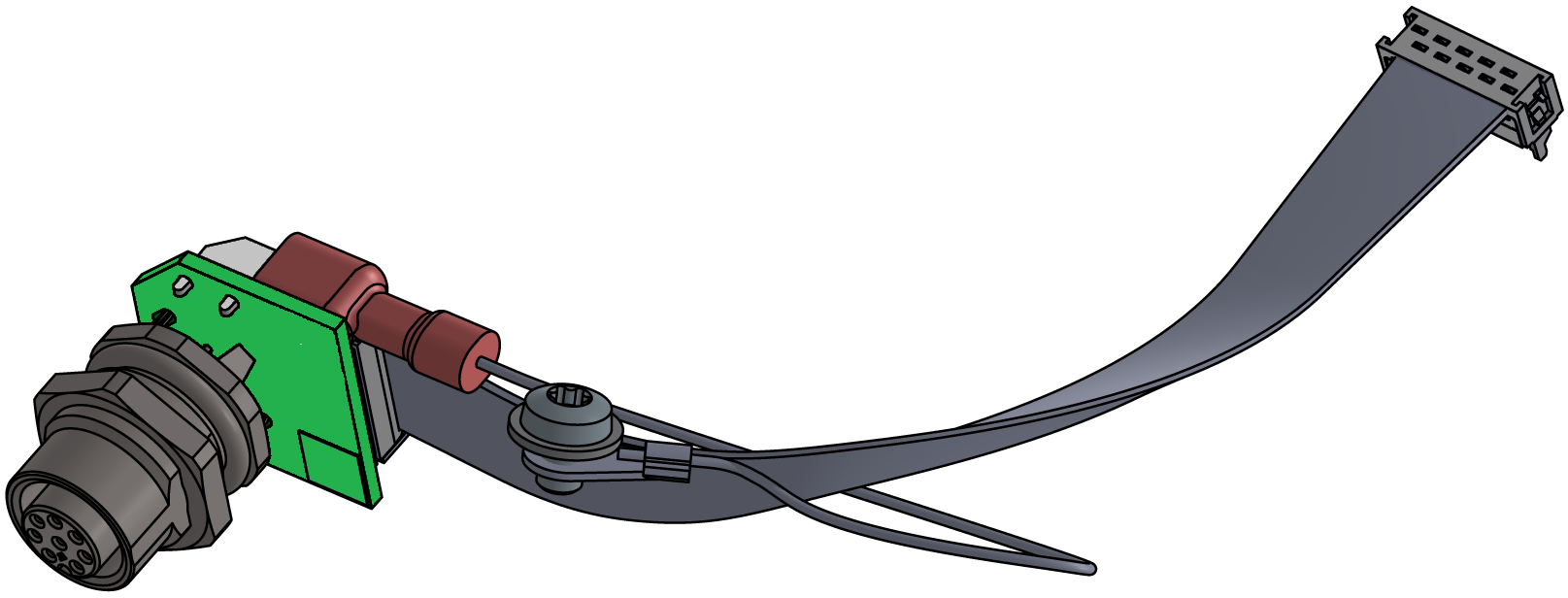

Pos.OznakaArtikliT29214
01

Platina ZE-61

T285781
02

Kabel vrpce 10-pol.

T288451
03

žica GNYE

L07081
04stezni diskT14219-41
05

vijak M4x6

B30616151
06

Stecker M12, 8-pol.

T263211
07natpisna pločicaT192773

Potrebni materijal

  • Torx odvijač size 20
  • Prstenasti ključ, size 18

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

hlađenje i isključi

  • Na osnovni zaslon dodirnite funkcija gumb ().
    • Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Otvorena prednja strana

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.

Retrofit

  • Uklonite slijepi utikač iz odgovarajućeg priključka na dodatnu opremu. To više nije potrebno.

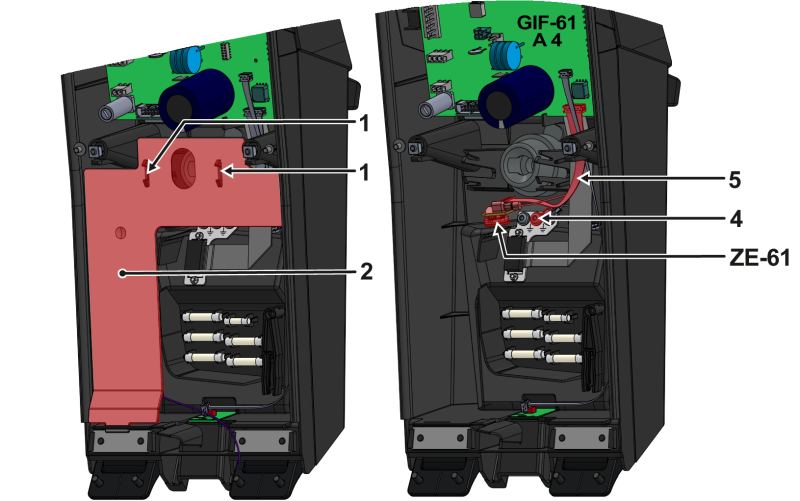

  • Pritisnite montažne trake (①) zajedno i uklonite poklopac kabela (②).
  • Prolazite ploču (ZE-61, T28578) s unutrašnjost prednje strane kroz otvor "ZE" i pričvrstite ga izvana šesterokutnom maticom.
    • Prvo uklonite šesterokutnu maticu iz konektora ploče ZE-61.
  • Priključak za uzemljenje (L0708) spojite ravnim utikačem na ploču (ZE-61).
  • Pričvrstite priključak za uzemljenje (L0708) na ploču za uzemljenje (④) pomoću steznog diska i vijka.
  • Spojite kabel vrpce (⑤) na ploču ZE-61 i GIF-61 (A_4, utor X23).
  • Umetnite poklopac kabela (②) u odgovarajuća udubljenja.
    • Provjerite jesu li pričvrsne kopče (①) pričvršćene na svoje mjesto.

Zatvori sprijeda

  • Preklopite prednji dio i osigurajte 2x Torx vijke.

  • Postavite Type ploče na stražnji zid i na unutrašnjost ulaznih vrata uređaj.
  • Zatvoriti ulazna vrata.

Provjera funkcija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
    • Inicijalizacija započinje i prepoznaje dodatnu opremu.
  • Provjerite je li dodatna oprema prepoznata. Dodirom na polje statusa () otvara se informacije sustav. Informacijski sustav prikazuje informacije o uređaj i dostupnu pomoćnu opremu.
    • Ako dodatna oprema nije prikazana, provjerite sve priključke i ponovno pokrenite uređaj.
  • Provjerite funkcionalnost spajanjem eksterni osjetnik (vidiVanjski osjetnik).
  • Ugasiti glavna sklopka (QS 1).
