svrha

Naknadno opremanje dodatne opreme ZF

kvalifikacija

Stručno osoblje

Materijal

Pos.OznakaArtikliT29257
01

vijak 6i-1/8 – Ms

T212031
02

osjetnik tlaka 0–25 bar, 1,4 m – INOX

T25305-6 +T24472-313
1
03

crijevo linija DN3x570 – Ms

T286361
04

O-prsten 7,5x2 – FPM

T286622
05

vijak PT-4x12 – TORX

B32657321
06natpisna pločicaT192773

Potrebni materijal

  • Torx odvijač, size 20, 30
  • Ključ otvorenog kraja, size 11
  • Križni odvijač
  • Ključ od imbus, size 5
  • Puhalo vrućeg zraka
  • Tekuća brtva (npr. Loctite 620) ili teflonska traka

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

hlađenje i pražnjenje

  • Na osnovni zaslon dodirnite funkcija gumb ().
  • Na osnovni zaslon dodirnite funkcija gumb ().
    • Uređaj se hladi i prazni kalup prije isključivanja.

Provjerite tlak i isključite

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.

Uklonite poklopce i otvorite prednju stranu

  • Uklonite poklopce s uređaj (→Otvorite uređaj).
  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.
  • Uklonite cijeli gornji poklopac zračnog kanala. Da biste to učinili, odvrnite i uklonite 6 pričvrsnih vijaka.

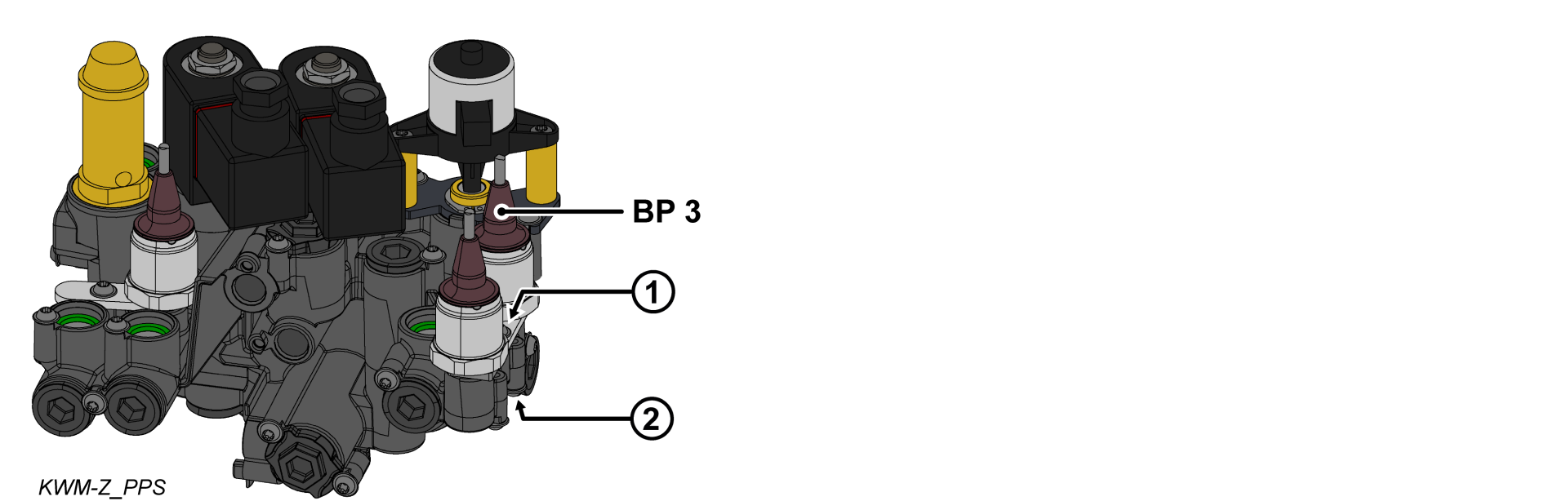

Instaliranje osjetnik tlaka

  • Uklonite nosač (①) iz modula rashladna voda.
  • Ugradite O-prsten na osjetnik tlaka (BP_3).
  • Ugradite osjetnik tlaka (BP_3) i nosač te ih pričvrstite vijkom za pričvršćivanje.
    • Za plastični modul rashladna voda (PPS) zategnite vijak s 2 Nm - nemojte ga prekoračiti!

Instalirajte hidrauličku vezu

PAŽNJA!

Vijčani spojevi su zapečaćeni brtvilom navoja i stoga se sporo oslobađaju. U suprotnom, postoji opasnost da će vijčani spoj biti oštećen (npr. Kidanje glave vijka). Zato:

  • Ako je moguće, prethodno zagrijte ljepljivi spoj

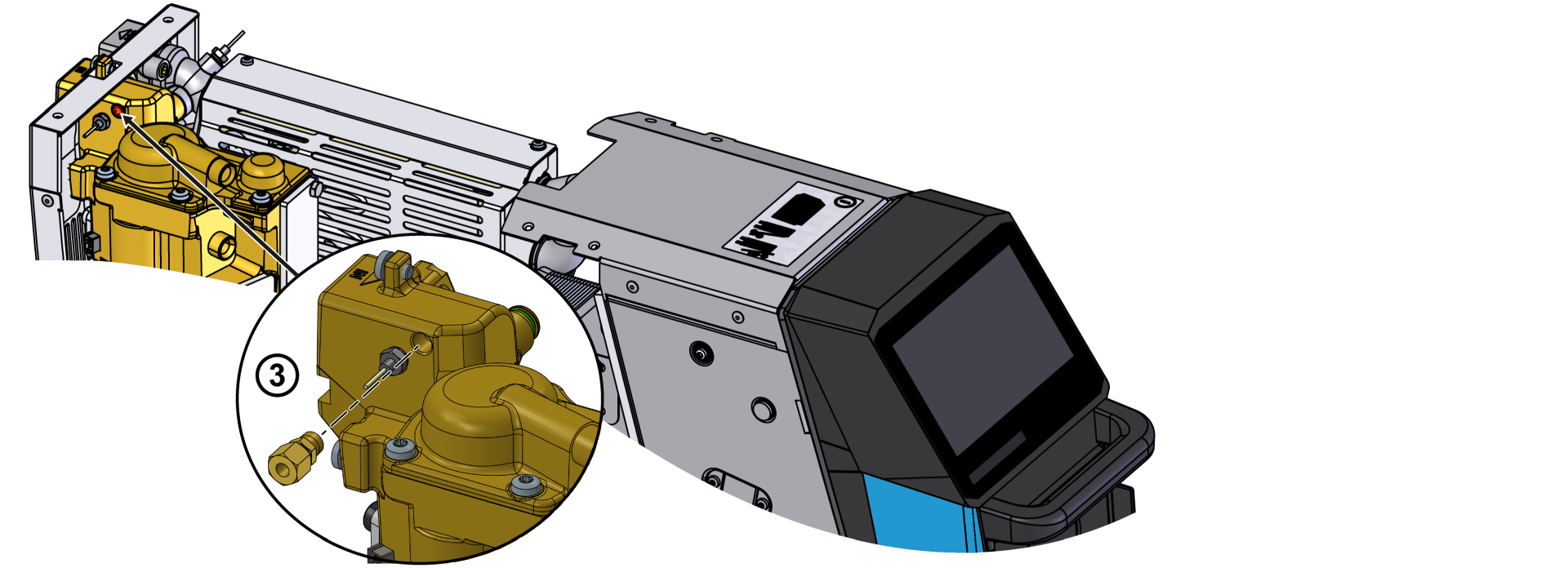

  • Uklonite brtveni vijak na modulu za prijenos topline (WTM).
  • Ugradite novu vijčanu vezu (③) s brtvilom za navoj.
  • Instalirajte novu DN3 cijev između modula rashladna voda (KWM, ②) i modula za prijenos topline (WTM, ③).

  • Ponovno instalirajte poklopac zračnog kanala pomoću 6x pričvrsnih vijaka.

Spojite kabel i stavite na pločicu Type

  • Usmjerite i spojite kabel iz osjetnik tlaka (BP_3) na ploču uređaj GIF-61.
    • BP_3 → X31.3 (GIF-61)
  • Preklopite prednji dio i osigurajte 2x Torx vijke.

  • Postavite Type ploče na stražnji zid i na unutrašnjost ulaznih vrata uređaj.
  • Zatvoriti ulazna vrata.

Provjerite kalibracija

PAŽNJA — opasnost od pogrešne kalibracija!

Neispravna kalibracija može uzrokovati kvar uređaj. Stoga: provjerite kalibracija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Provjerite je li uređaj rastlačeno. Tlak prikazan manometar mora biti 0,0 (+0,3) bar.
  • Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
    • pritisak sustava trebao bi pokazati 0,0 (± 0,1) bar.
    • Ako je varijanca> 0,1 bar, osjetnik tlaka mora biti kalibriran.

Kalibrirajte osjetnik tlaka

U slučaju veće linearne pogreške, pojedinačni senzori tlaka mogu se kalibrirati.

  • Odaberite [Korisnički Profil] i postavite ga na "održavanje".
  • Odaberite [Servis] > [Kalibracija] > [Tlak] > [Osjetnik tlaka 3 Offset].
    • Podesite pomak u skladu s tim.
  • Ponovite postupak provjere.

Provjerite nepropusnost i funkcija

  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

ugasiti i instalirajte poklopce

Isključiti uređaj pomoću I/O gumba ().

  • Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.

  • Ugasiti glavna sklopka (QS 1).
  • Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
