NAPOMENA!

Ovisno o proizvodu, priključci sustava su pričvršćeni ili priključeni. Ako se preporučeni priključak crijeva ne može povezati s potrošačem, potrošaču se mora smanjiti površina poprečnog presjeka. Da bi se postigli najmanji mogući gubici tlaka, smanjenje poprečnog presjeka ne smije se provoditi na uređaj.

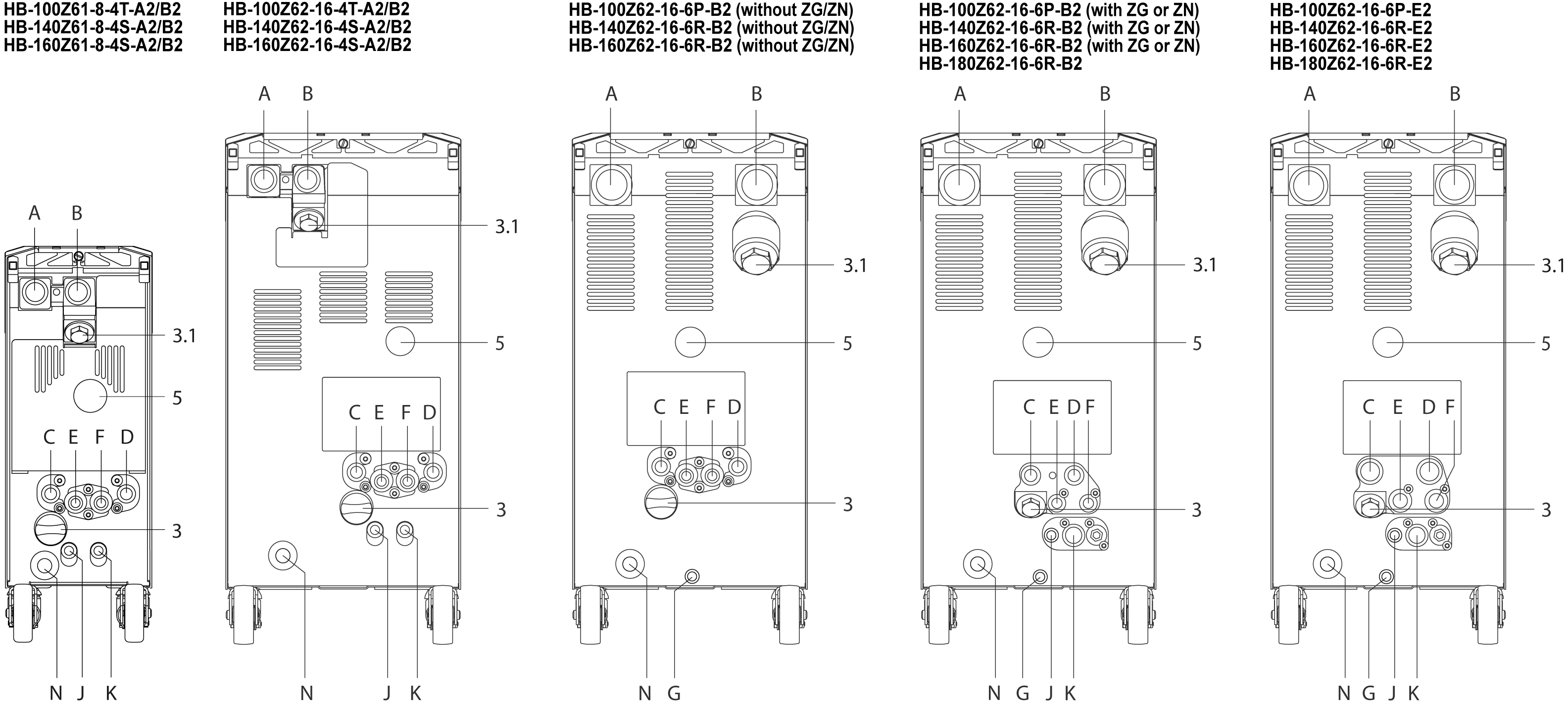

Priključci i najvažnije komponente na stražnjoj strani uređaj opisane su kako slijedi:

A


OUT

Polaz. Vod

B

IN

Povrat. Vod

C

Ulaz rashladne vode

D

Izlaz rashladne vode

5

Indikator Tlak

3.1

Filtar premotavanja

3

Filter za rashladnu vodu

E

S1

Ulaz vode sustava *

F

S2

Izlaz vode sustava *

J

AIR IN

Ulaz komprimiranog zraka (ZG)

K

AIR OUT

Izlaz komprimiranog zraka ** (ZG)

N

-Kabel za napajanje

* Veza se može koristiti samo ako ste se prebacili na odvojene priključke za sistemsku vodu (→ kliknite ovdje).
** Veza se može koristiti samo ako je Praž.kalupa stlač. Zrakom postavljeno na ovu utičnicu (→ kliknite ovdje).

Specifikacije

Type

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

Temperatura maks.

100 °C

140 °C

160 °C

Veza: Polaz. Vod, Povrat. Vod

Navoj

G3/4



Otpornost
(uključujući hidraulički krug)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Priključak: rashladna voda

Tlak

2–5 bar

Navoj

G3/8

Otpornost

10 bar, 100 °C

Priključak: odvojeni sustav voda

Tlak

2–5 bar

Navoj

G1/4

Otpornost

10 bar, 100 °C

Priključak: komprimirani zrak (ZG)

Tlak

2–8 bar *

Navoj

G1/4

Otpornost

10 bar, 100 °C

* Praznjenje kalupa učinkovitije je s većim komprimirani zrak
