T25305-X: Nyomásérzékelő

cél
A nyomásérzékelő cseréje (BP 1, BP 2, BP 3)
képesítés
szakszemélyzet
Anyag
| Pos. | Megnevezés | Tételek | T25305-X |
| 01 | nyomásérzékelő 0–25 bar | T25305-X | 1 |
| 02 | O-gyűrű 7,5x2 – FPM (optional) | T28662 | 1 |
Kötelező anyag
- Torx csavarhúzó mérete 20
- kábelkötegelő
eljárásmód
FIGYELEM!
A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:
A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.
Lehűtés és leeresztés
- A kezdőképernyőn érintse meg a funció gombot (
). - A kezdőképernyőn érintse meg a funció gombot (
).- A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.
Ellenőrizze a nyomást és kapcsolja ki
- Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
- A rendszer nyomása kijelzése 0.0 (±0.1) bar.
- A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.
- A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.
Távolítsa el a burkolatokat és nyissa ki az elülső részt
- Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
- Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
Cserélje ki az alkatrészt

- Távolítsa el a nyomásérzékelő kábelét (BP_1, BP_2, BP_3) a GIF-61 készüléktábláról, és távolítsa el teljesen a kábelt.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)

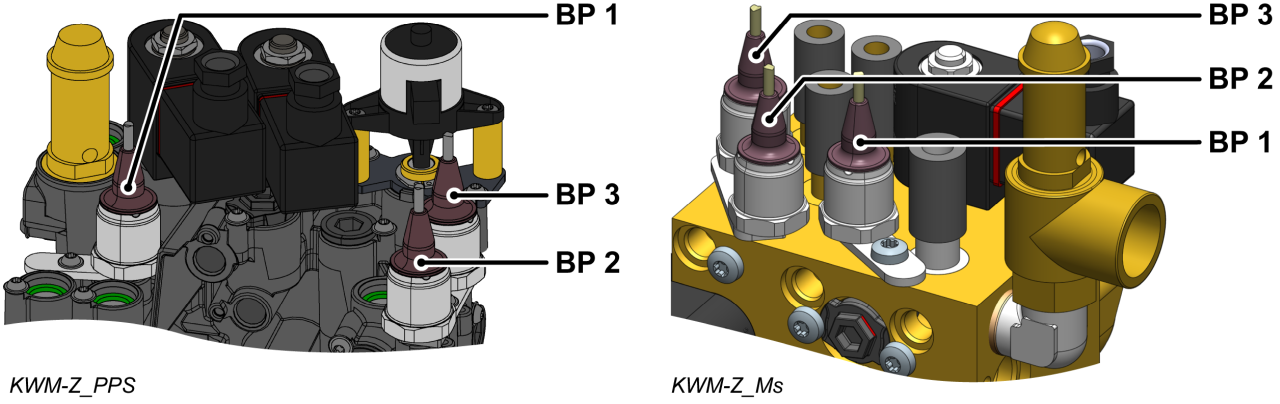

- Távolítsa el a Torx csavart és távolítsa el a szerelőlapot.
- Távolítsa el a nyomásérzékelőt.
- Szükség esetén használjon új O-gyűrűt (T28662). Ellenkező esetben használja az előző O-gyűrűt.
- Győződjön meg arról, hogy a tömítőfelület tiszta és törmelékmentes.
- Szereljen be egy új nyomásérzékelőt és tartót, és rögzítse egy rögzítőcsavarral.
- Műanyag hűtővíz modul (PPS) esetén húzza meg a csavart 2 Nm-rel - ne lépje túl!
- Vezesse és csatlakoztassa a kábelt a nyomásérzékelőből (BP_1, BP_2, BP_3) a GIF-61 készülékkártyához.
- BP 1 → X31.1 (GIF-61)
- BP 2 → X31.2 (GIF-61)
- BP 3 → X31.3 (GIF-61)
- Csatlakoztassa újra az eltávolított kábelkötegeket, vagy cserélje ki őket újakra.
- Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.
Ellenőrizze a kalibrálást
FIGYELEM - A helytelen kalibrálás veszélye!
A helytelen kalibrálás a készülék hibás működését okozhatja. Ezért: ellenőrizze a kalibrálást
- Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
- Győződjön meg arról, hogy a készülék nyomásmentes. A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.
- Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
- A rendszer nyomása 0,0 (±0,1) bar legyen.
- Ha az eltérés> 0,1 bar, a nyomásérzékelőt kalibrálni kell.
Kalibrálja a nyomásérzékelőt
Nagyobb lineáris hibák esetén az egyes nyomásérzékelők kalibrálhatók.
- Válassza a [Felhasználói Profil] lehetőséget, és állítsa „Fenntart” értékre.
- Válassza a [Szerviz ] > [Kalibrálás ] > [Nyomás] > [Nyomásérzékelő 1/2/3 Offset] lehetőséget.
- Állítsa be ennek megfelelően az eltolást.
- Ismételje meg újra az ellenőrzési folyamatot
Ellenőrizze a tömítettséget és a funciót
-
Kapcsolja be a készüléket az I/O gombbal (
), ellenőrizze a készülék tömítettségét és működését.
A fedelek kikapcsolása és felszerelése
-
A készülék kikapcsolása az I/O gombbal (
).- A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
- A főkapcsoló kikapcsolása (QS 1).
- Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
