csere Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

szakszemélyzet

Anyag

Pos.MegnevezésTételekT28494
01

Touchscreen 7" IPS 180x129

T284941

Szükséges anyag

  • Torx csavarhúzó mérete 20
  • Laposfejű csavarhúzó, 0-as méret
  • Forró levegő fúvó hőmérséklet-szabályozással
    • Clip-on redukáló fúvóka (opcionális, célzott fűtéshez)
  • Tisztító/oldószer a ragasztómaradványok eltávolításához
  • védőkesztyű

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Lehűtés és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Nyitott előlap

  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.

Cserélje ki az alkatrészt

  • Távolítsa el a kábel fedelét

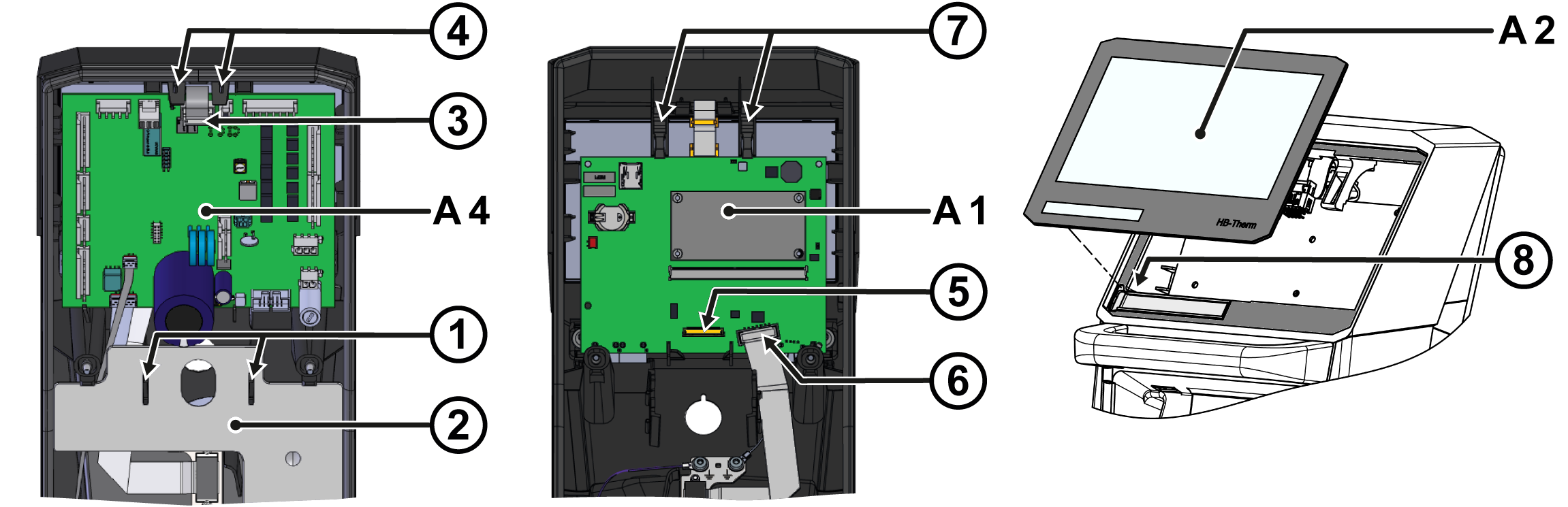

    • Szorítsa össze a rögzítőkapcsokat (①), és távolítsa el a burkolatot (②).
  • Távolítsa el a GIF-61 (A_4) készüléktáblát
    • Húzza ki a csatlakozót (③) az áramköri lapról.
    • Nyomja kifelé a rögzítő hevedereket (④).
    • Emelje ki az áramköri lapot, és hajtsa hátra. Az áramköri kártya többi csatlakozóját nem kell kihúzni a konnektorból.
  • Távolítsa el az USR-61 (A_1) vezérlést
    • Húzza ki a csatlakozót (⑤) az érintőképernyőről. Távolítsa el a dugaszcsatlakozást, mielőtt eltávolítaná, például lapos csavarhúzóval.
    • Húzza ki a csatlakozót (⑥) az áramköri kártya „HB” kábeléből.
    • Nyomja kifelé a rögzítő hevedereket (⑦).
    • Emelje ki az áramköri kártyát. Az áramköri kártya többi csatlakozóját nem kell kihúzni a konnektorból.
  • Távolítsa el az érintőképernyőt (A_2)

MEGJEGYZÉS!

Fűtés közben a hőmérséklet nem haladhatja meg a 100 °C-ot.

    • Óvatosan melegítse fel a ragasztófelületet úgy, hogy a forró levegőt kívülről az érintőképernyő és az elülső burkolat közötti résre irányítja.
    • Nyomja ki az érintőképernyőt az elülső burkolatból, kezdve a jobb felső sarokban (felülnézet kívülről). A ragasztó fokozatosan feloldódik, amíg az érintőképernyő teljesen eltávolítható.
  • Az érintőképernyő telepítése (A_2)
    • Távolítsa el a ragasztómaradványokat az elülső burkolat ragasztófelületéről megfelelő tisztítószerrel vagy oldószerrel, amíg tiszta és zsírmentes nem lesz.
    • Távolítsa el a védőfóliát az új érintőképernyő hátoldalán található ragasztóról.
    • Óvatosan használja az érintőképernyőt, és nyomja le erősen a külső szélét/felületet. Ezenkívül nyomja le hátulról, és tartsa vissza kívülről.
    • Helyezze be a gép típusa címkéjét az érintőképernyő hátulján található megfelelő nyílásba (⑧).

  • Telepítse az USR-61 (A_1) vezérlőt
    • Helyezze be az áramköri kártyát a megfelelő mélyedésekbe. A rögzítő hevedereknek (⑦) a helyükre kell pattintaniuk.
    • Csatlakoztassa újra a csatlakozókat (⑤, ⑥).
  • Telepítse a GIF-61 (A_4) készüléktáblát
    • Helyezze be az áramköri kártyát a megfelelő mélyedésekbe. A rögzítő hevedereknek (④) a helyükre kell pattintaniuk.
    • Csatlakoztassa újra a dugaszoló csatlakozót (③).
  • Telepítse a kábel fedelét
    • Helyezze be a burkolatot (②) a megfelelő mélyedésekbe. A rögzítőkapcsoknak (①) a helyükre kell pattintaniuk.

Elöl bezárása

  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

kikapcsolása

  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
