cél

Az aktuális mérőtábla cseréje ZSM-61 (8.x)

képesítés

szakszemélyzet

Anyag

Pos.MegnevezésTételekT28501

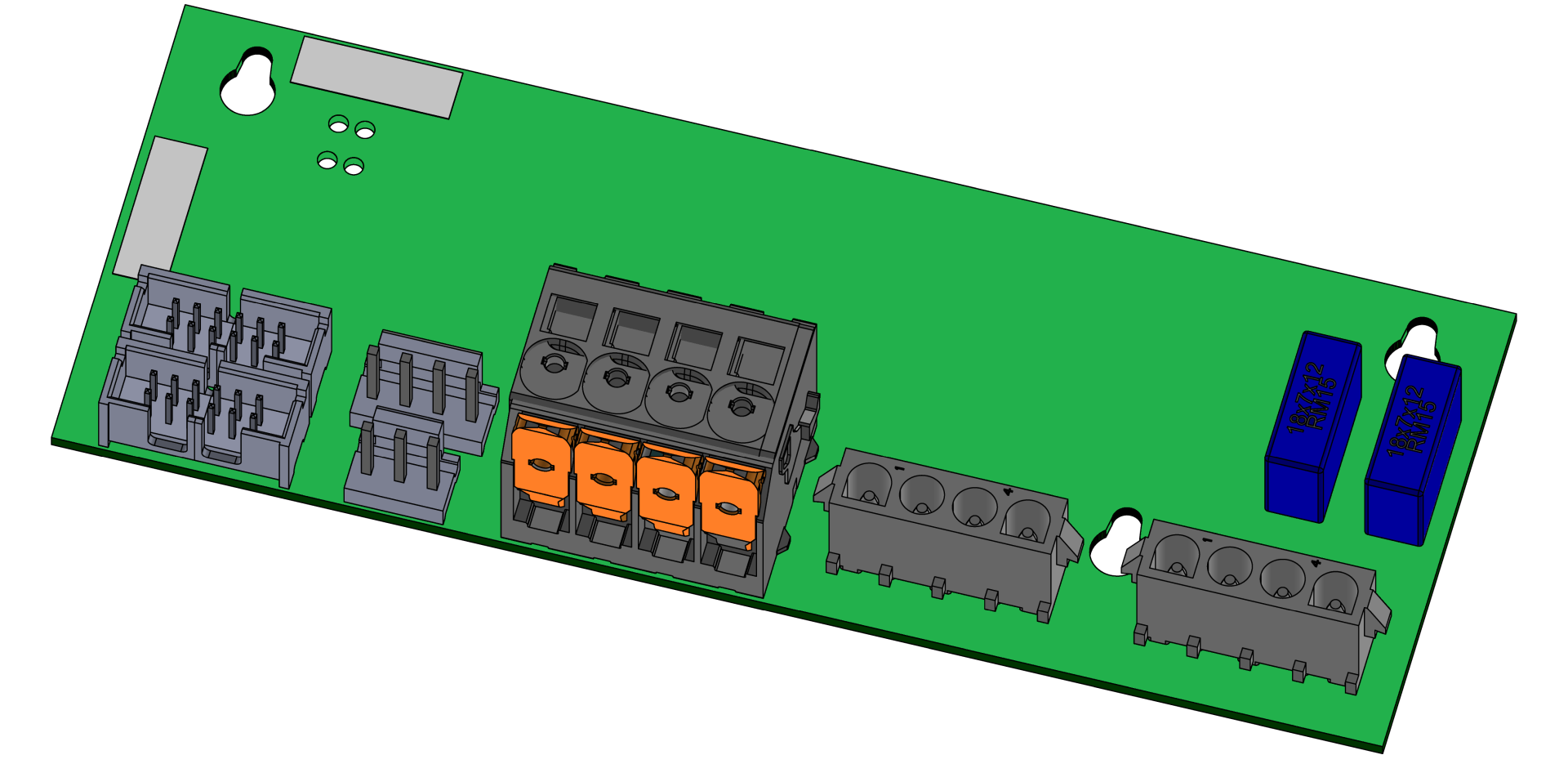

01ZSM-61 árammérő táblaT285011

Szükséges anyag

  • Torx csavarhúzó mérete 20

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Lehűtés és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

Távolítsa el a burkolatokat és nyissa ki az elülső részt

  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
  • Távolítsa el az elektromos ház védőburkolatát a Torx csavarok eltávolításával.

Cserélje ki az alkatrészt

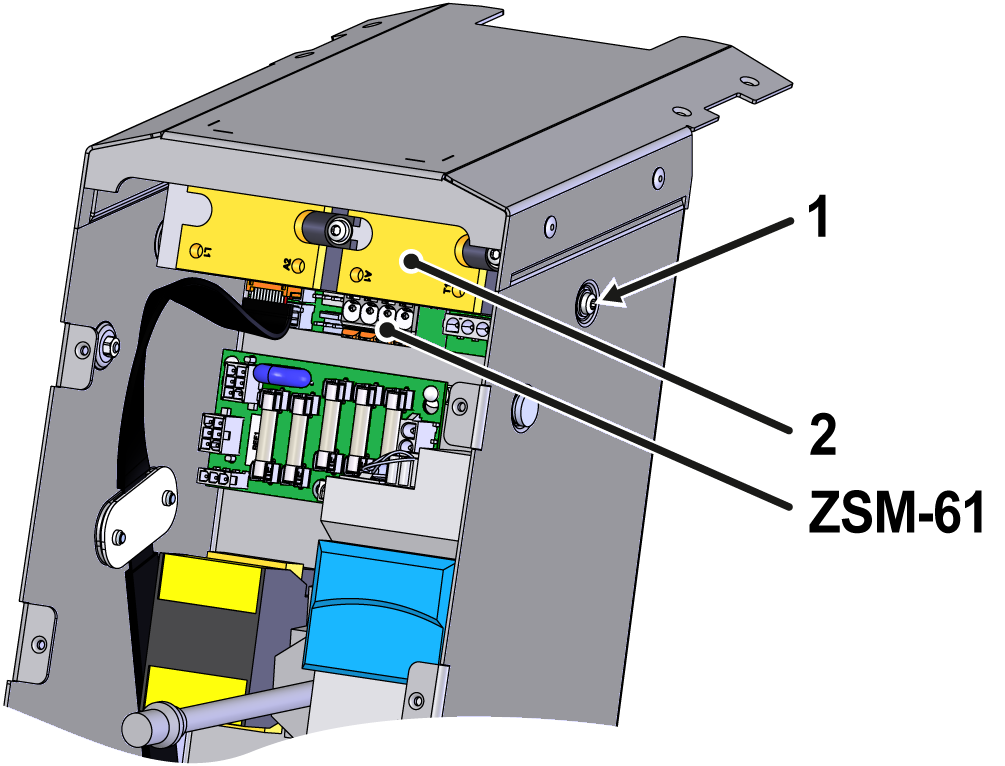

  • Távolítsa el az X313.x csatlakozót és az X301.x kábellámpákat a ZSM-61 teljesítménymérő táblán.
  • Távolítsa el az oldalsó rögzítőcsavarokat a hűtőbordáról (①).
  • Távolítsa el a hűtőbordát szilárdtest relével (②) (a jobb hozzáférhetőség érdekében)
    • Húzza lefelé a hűtőbordát, és emelje ki. Ügyeljen a hűtőborda oldalán található vezetőhoronyra.
  • Távolítsa el a ZSM-61 árammérő táblát
    • Távolítsa el az összes többi csatlakozót az áramköri kártyáról.
    • Távolítsa el az áramköri lap rögzítőcsavarját.
    • Távolítsa el az áramköri kártyát a tartóból, és távolítsa el.
  • Használja az új ZSM-61 árammérő táblát
    • Helyezze be az új áramköri kártyát a tartóba, és rögzítse a rögzítőcsavarral.
    • Csatlakoztassa újra az összes csatlakozót (kivéve X313.x).
    • Győződjön meg arról, hogy az összes csatlakozás megfelelően van csatlakoztatva.
  • Szerelje be a hűtőbordát szilárdtest relével (②)
    • Szerelje be a hűtőbordát, győződjön meg róla, hogy a vezetőhorony megfelelően van beállítva.
    • Rögzítse a rögzítőcsavarokat (①).
  • Csatlakoztassa az X313.x csatlakozót a ZSM-61 teljesítménymérő kártyához.

Zárja be az elülső

  • Szerelje fel a védőburkolatot az elektromos ház körül, és rögzítse Torx csavarokkal.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

Kikapcsolása

  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
