T28959, T29352, T28960, T29358: Hűtőszelep 2

cél

A hűtőszelep hidraulikus alkatrészeinek cseréje 2 (KV 2)

képesítés

szakszemélyzet

Anyag

Kötelező anyag

• Torx csavarhúzó mérete 20
• Nyílt végű csavarkulcs, 10-es méretű

eljárásmód

Lehűtés és leürítés

• A kezdőképernyőn érintse meg a funció gombot ().
• A kezdőképernyőn érintse meg a funció gombot ().
  • A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást és kapcsolja ki

• Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
  • A rendszer nyomása kijelzése 0.0 (±0.1) bar.
• A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

• A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Távolítsa el a burkolatot

• Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).

Cserélje ki az alkatrészt

• Távolítsa el a csövet (KV_2 ↔ hűtő).
  • Húzza ki a rögzítő kapcsokat
  • Először távolítsa el a csövet a hűvösebb oldalon, mielőtt teljesen eltávolítható
• Távolítsa el a kábelt a léptetőmotorról (M_4)

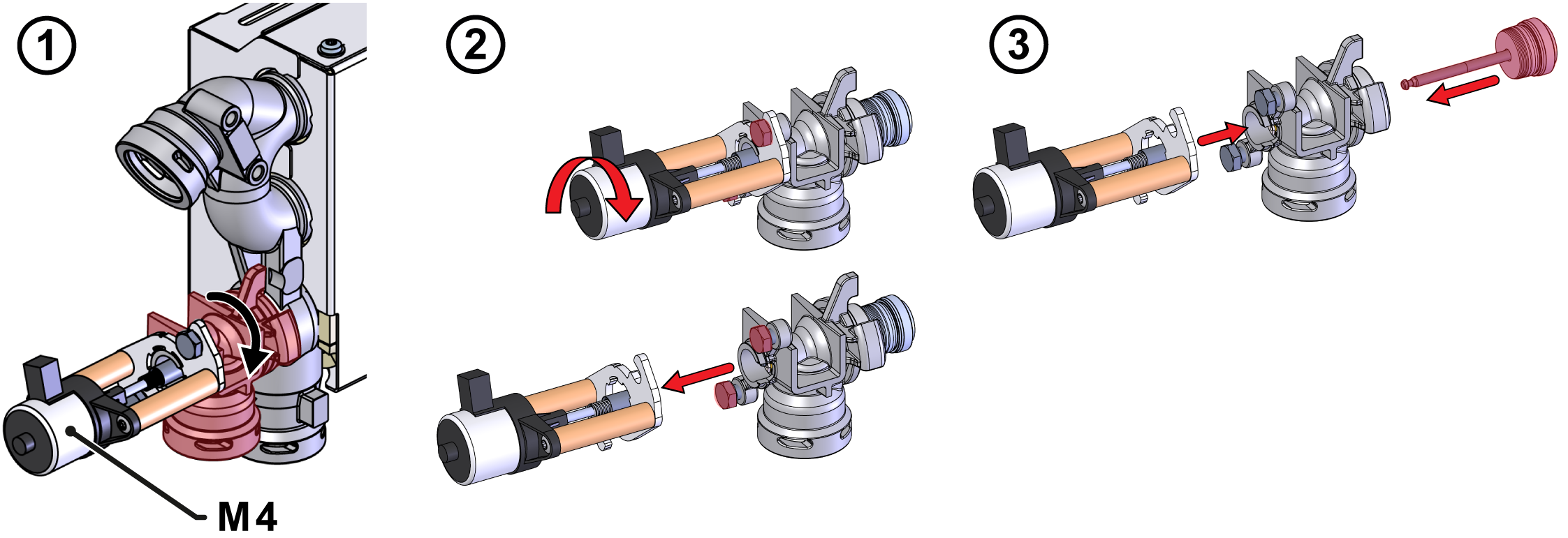

• Távolítsa el a házat, beleértve a léptetőmotort (M_4) (ábra → ①).
  • Forgassa el a házat, amíg a bajonettzár ki nem oldódik
  • Távolítsa el teljesen a házat.
• Távolítsa el a léptetőmotort (M_4) a házból (ábra → ②).
  • Távolítsa el a rögzítőcsavarokat 2x
  • Fordítsa el a léptetőmotort, húzza ki kissé, és mozgassa ki a tengelykapcsolóból
• Távolítsa el a dugattyút a házból
  • T28959/T29352 esetén: Tisztítsa meg a dugattyút a rúddal együtt
  • T28960/T29358 esetén: Használjon új dugattyút

Szivárgás a helytelen telepítés miatt!

Az O-gyűrű nem megfelelő felszerelése károsíthatja és szivárgáshoz vezethet. Ezért:

• Ellenőrizze, hogy az O-gyűrű megfelelően van-e felszerelve.

• Ellenőrizze a ház O-gyűrűjének kopását, és szükség esetén cserélje ki.
• Szerelje be a dugattyút az új házba (ábra → ③).
  • Óvatosan helyezze be a dugattyút, és nyomja ki a rögzítőrudat
  • Távolítsa el a rögzítő rudat, erre már nincs szükség.
• Szerelje be a léptetőmotort (M_4) a burkolatra (ábra → ③).
  • Hajtson be a tengelykapcsolóba, és fordítsa a véghelyzetbe
  • Rögzítsen 2 rögzítőcsavart
• Szerelje be a csővezetéket (KV_2 ↔ hűtő).
  • Ellenőrizze a cső O-gyűrűjének kopását, és szükség esetén cserélje ki.
  • Szerelje be a csővezetéket és rögzítse rögzítő kapcsokkal.
• Csatlakoztassa a kábelt az M_4 léptetőmotorhoz).

Ellenőrizze a tömítettséget és a funciót

• Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
• Válassza a [Felhasználói Profil] lehetőséget, és állítsa „Fenntart” értékre.
• Válassza a [Szolgáltatás] > [Paraméterek] > [Léptetőmotorok] > [KV 2 pozicionálás] lehetőséget.
• Állítsa be az értéket, és ellenőrizze, hogy a léptetőmotor a dugattyúval együtt mozog-e vagy sem:
  • 0% = szelep zárva
  • 100% = nyitott szelep
• Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A fedelek kikapcsolása és felszerelése

• A készülék kikapcsolása az I/O gombbal ().
  • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
• A főkapcsoló kikapcsolása (QS 1).
• Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
