T29197-X, T29344-X: Fűtés 8+16kW (4T/4S)

cél

Fűtés cseréje (EH 1)

képesítés

szakszemélyzet

Anyag

Szükséges anyag

• Torx csavarhúzó, méret 20, 30
• Nyílt végű csavarkulcs, 10-es méretű
• menetes tömítőanyag (pl. Loctite 620 folyadéktömítés)
• Szerelési zsír O-gyűrűhöz (pl. Szilikonzsír)

eljárásmód

Hűtés és ürítés

• A kezdőképernyőn érintse meg a funció gombot ().
• A kezdőképernyőn érintse meg a funció gombot ().
  • A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást

• Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
  • A rendszer nyomása kijelzése 0.0 (±0.1) bar.
• A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

Kapcsolatok kikapcsolása és eltávolítása

• A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.
• Az összes külső hidraulikus csatlakozás a Forwarding (OUT) és a Visszatekerés (IN).
• Legfeljebb 2413-nn sorozatszámú készülékek esetén: Távolítsa el a közbenső adaptert.
  • Az összeszereléssel/szétszereléssel kapcsolatos megjegyzésekért lásd a videót http://hb.click/6-SC-T29041

Távolítsa el a burkolatokat és nyissa ki az elülső részt

• Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
• Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
• Távolítsa el a teljes felső légcsatorna fedelét. Ehhez csavarja le és távolítsa el a 6 rögzítőcsavart.

Húzza ki a kábeleket és távolítsa el a csöveket

• Húzza ki az X302.X és/vagy X303.X csatlakozót a ZSM-61 teljesítménymérő kártyáról.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Teljesen távolítsa el a fűtőkábelt.
• Távolítsa el az összes csővezetéket. A csatlakozások kinyitásakor a víz kiszabadulhat. A csövek eltávolításának és a fűtésnek a megkönnyítése érdekében a következő lépéseket kell végrehajtani:

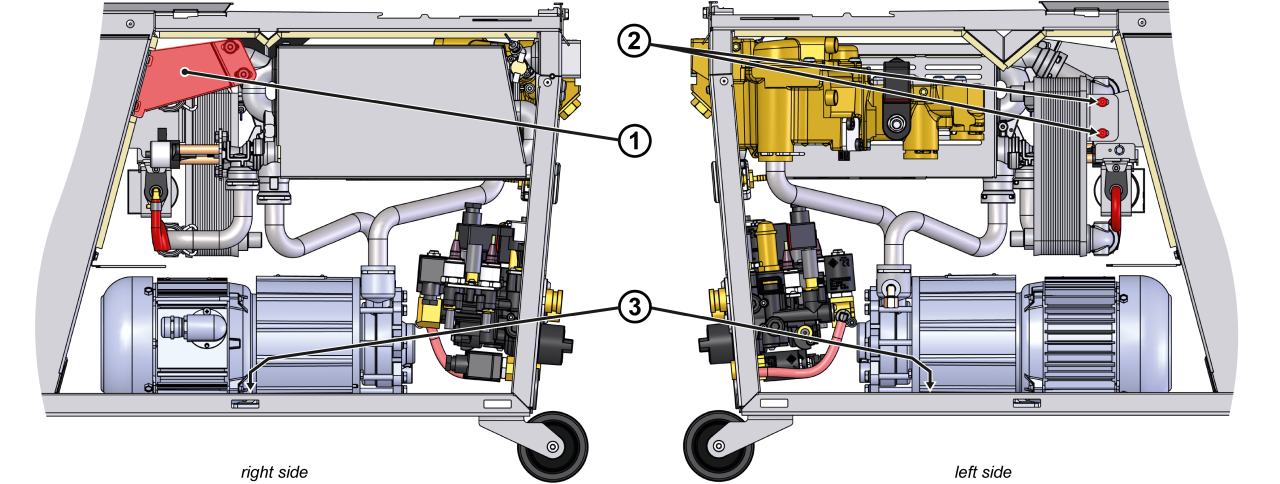

  • Távolítsa el a konzolt ①
  • Távolítsa el a hűtőt és a Szivattyú rögzítőcsavarjait ②, ③.
  • Távolítsa el a rögzítőkapcsokat (osztott csapokat) a csőcsatlakozásokról.

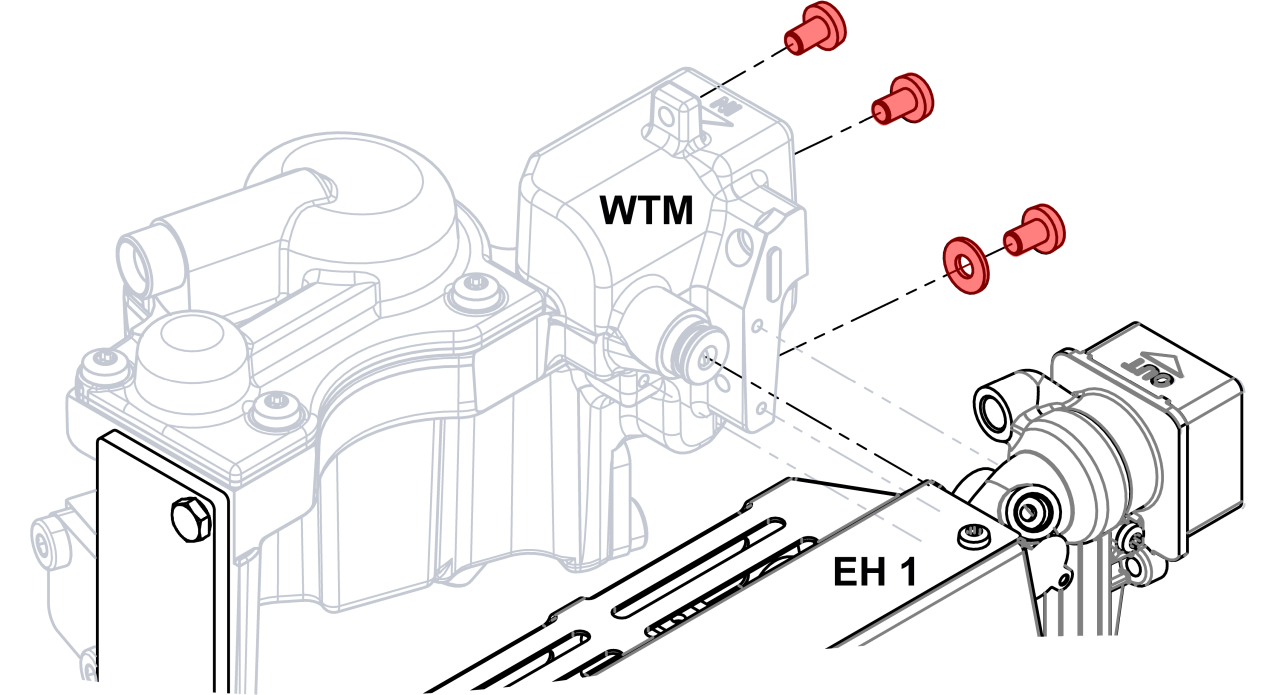

Távolítsa el a hőátadó modult (WTM)

• Távolítsa el a hőátadó modul rögzítőcsavarjait az egység hátsó falán.
• Húzza ki a hőátadó modult oldalra, és tegye félre.

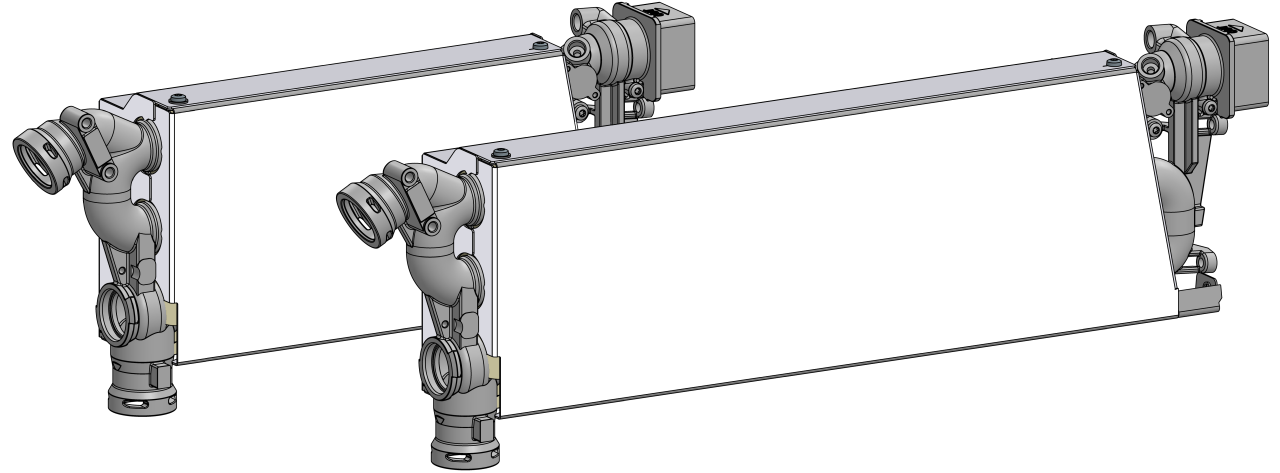

Távolítsa el a Fűtési modult (EH_1)

• Távolítsa el a fűtőmodul rögzítőcsavarjait az egység hátsó falán.
• Húzza ki a fűtési modult, és tegye félre.

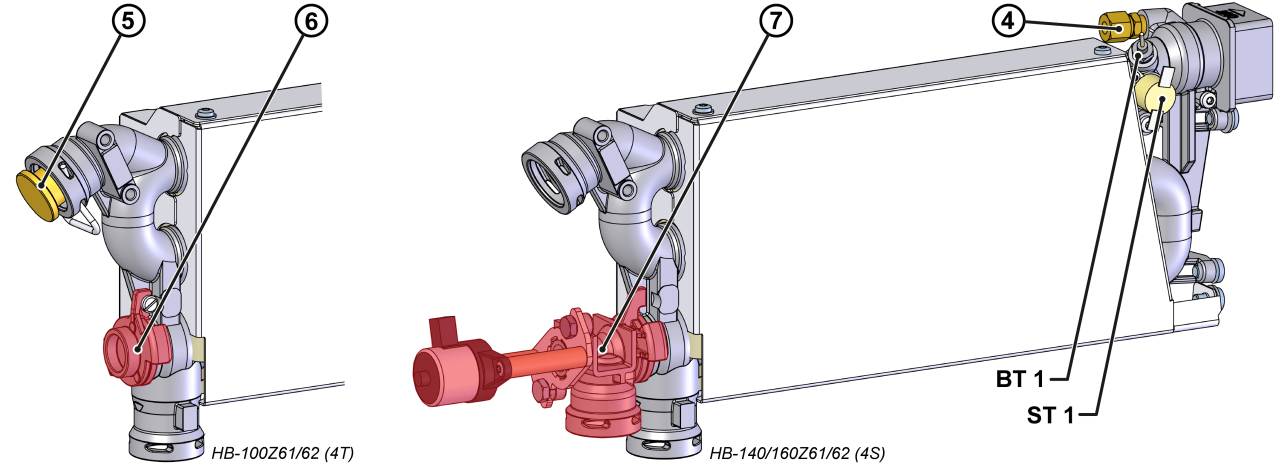

• Távolítsa el a hőmérséklet-érzékelőt (BT_1) és a termosztátot (ST_1), és helyezze át az új Fűtésre.
  • Ellenőrizze, hogy a termosztát szilárdan van-e rögzítve a felülethez.
• Szerelje be a mellékelt csavarcsatlakozást az új fűtéshez menetes tömítőanyaggal ④
  • kiegészítő felszerelés nélkül_ZG: T15568
  • kiegészítő felszereléssel_ZG: T21203
    • A szükségtelen csavarokat el lehet dobni.
• Eszközspecifikus komponensek átvitele.
  • HB-100Z61/62: Távolítsa el a tömítő dugót a szerelőkonzollal ⑤ és a Deckel rögzítőcsavarral ⑥ és helyezze át az új fűtésre.
  • HB-140/160Z61/62: Távolítsa el a lineáris léptetőmotort házzal és dugattyúval, és helyezze át az új Fűtés ⑦ -re.

Fűtési modul (EH_1) és hőátadó modul (WTM) telepítése

FIGYELEM!

A csavaros csatlakozások, különösen a rozsdamentes acél/rozsdamentes acél vagy acél/rozsdamentes acél kombinációi, hajlamosak elakadni vagy elakadni, ha hosszú ideig magas hőmérsékleten történő működtetés során elakadnak vagy elakadnak. Ezért:

• Használjon megfelelő kenőanyagokat

• Helyezze el a fűtési modult.
• Szerelje be és húzza meg a készülék hátulján található rögzítőcsavarokat.
• Helyezze el a hőátadó modult, és tolja oldalra.
• Szerelje be és húzza meg a készülék hátulján található rögzítőcsavarokat.

Csövek felszerelése

MEGJEGYZÉS!

Telepítés előtt kenje meg az O-gyűrűket megfelelő rögzítőzsírral. Ez megkönnyíti a telepítést, megakadályozza a sérüléseket és növeli az O-gyűrűk élettartamát.

• Ellenőrizze az O-gyűrűk kopását, és szükség esetén cserélje ki őket.
• Telepítse a csöveket.
• Szerelje fel a rögzítőkapcsokat (osztott csapokat) a csőcsatlakozásokra.
• Húzza meg a hűtőt és a Szivattyú rögzítőcsavarjait ②, ③.
• Szerelje be a tartót ①

Csatlakoztassa a kábelt és a botot a típuslemezre

• Vezesse a fűtőkábelt a kábelköteg mentén az elektromos házba.
• Csatlakoztassa az X302.X és/vagy X303.X csatlakozót a ZSM-61 teljesítménymérő kártyához.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a tömítettséget és a funciót

• Helyezze vissza a légcsatorna fedelét. Rögzítse 6 rögzítőcsavarral.
• Telepítse újra a külső hidraulikus csatlakozásokat az Előrefolyás (OUT) és a Visszatekerés (IN) elemekre.
• Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
• Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.
• Sikeres tömítettségi teszt után melegítse fel a hőmérséklet-szabályozó egységet a készülék maximális hőmérsékletére.

A fedelek kikapcsolása és felszerelése

• A kezdőképernyőn érintse meg a funció gombot ().
  • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

• A főkapcsoló kikapcsolása (QS 1).
• Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
