cél

A diegészítő felszerelések utólagos felszerelése ZE

képesítés

szakszemélyzet

Anyag

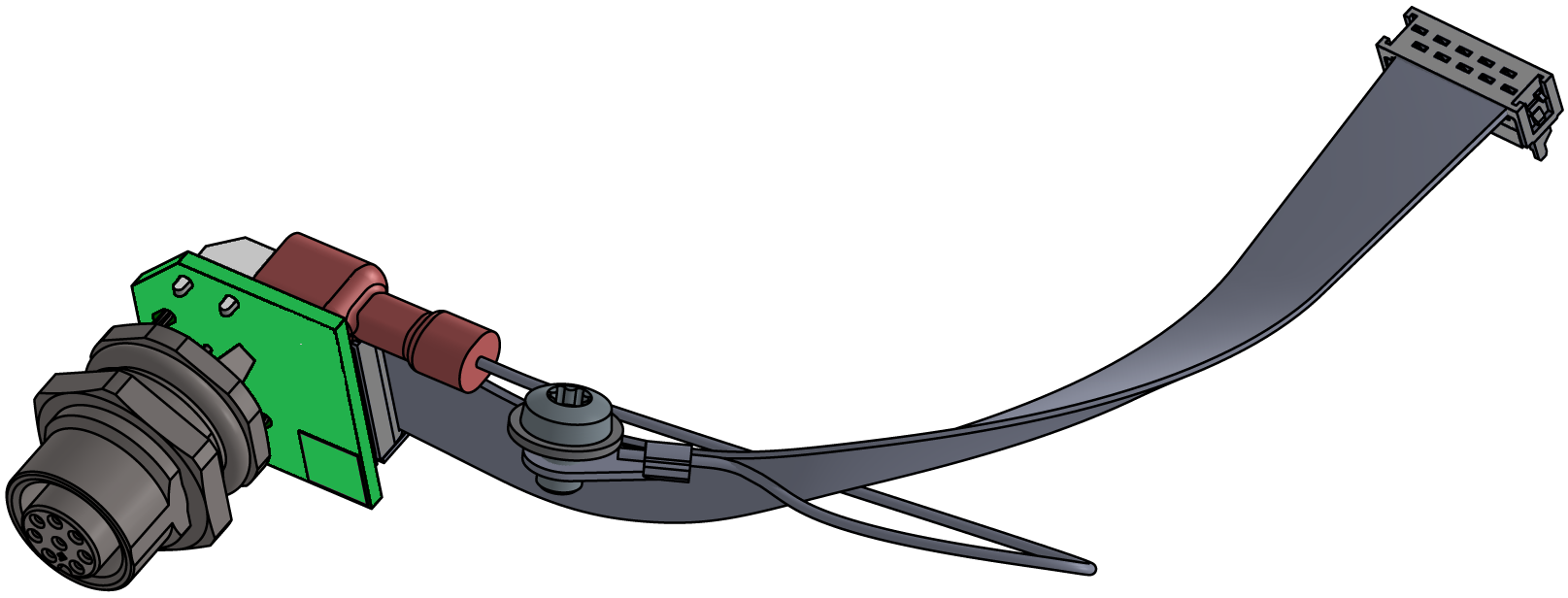

Pos.MegnevezésTételekT29214
01

Platina ZE-61

T285781
02

Szalagkábel 10-pol.

T288451
03

Draht GNYE

L07081
04szorító tárcsaT14219-41
05

csavar M4x6

B30616151
06

Stecker M12, 8-pol.

T263211
07típustáblaT192773

Szükséges anyag

  • Torx csavarhúzó mérete 20
  • Csavarkulcs, méret 18

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Lehűtés és kikapcsolása

  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Nyitott előlap

  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.

Utólagos felszerelés

  • Távolítsa el a vakdugót a megfelelő rögzítésből a diegészítő felszereléshez. Erre már nincs szükség.

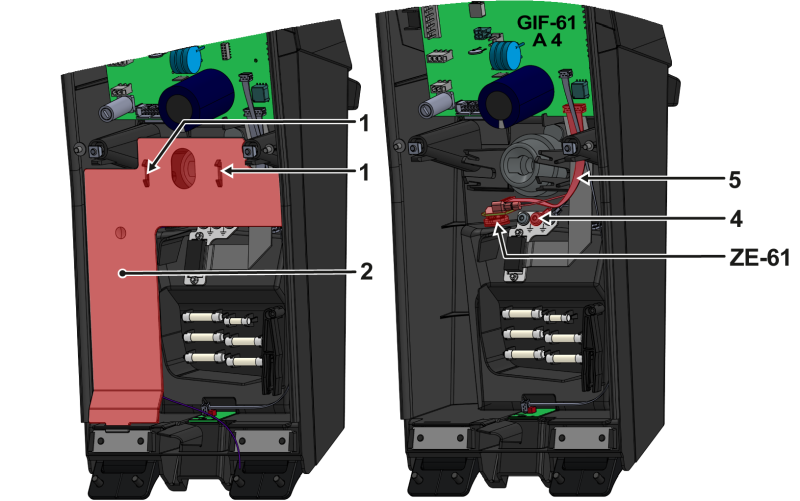

  • Nyomja össze a rögzítőhevedereket (①), és távolítsa el a kábel fedelét (②).
  • Vezesse át a táblát (ZE-61, T28578) az elülső belső oldaláról a „ZE” nyíláson keresztül, és rögzítse kívülről a hatszögletű anyával.
    • Először távolítsa el a hatszögletű anyát a ZE-61 kártya csatlakozójáról.
  • Csatlakoztassa a földelő csatlakozást (L0708) egy lapos dugóval a táblához (ZE-61).
  • Rögzítse a földelő csatlakozást (L0708) a földelőlemezhez (④) egy szorítótárcsa és csavar segítségével.
    • Ellenőrizze, hogy a csatlakozók megfelelően vannak-e csatlakoztatva (lásd az elektromos ábrát).
  • Csatlakoztassa a szalagkábelt (⑤) a ZE-61 és GIF-61 kártyához (A_4, X23 nyílás).
  • Helyezze be a kábelfedelet (②) a megfelelő mélyedésekbe.
    • Győződjön meg arról, hogy a rögzítőkapcsok (①) a helyükre pattannak.

Zárja be az elülső

  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

  • Helyezzen új típusú lemezeket a készülék hátsó falára és a készülék bejárati ajtajának belső oldalára.
  • A bejárati ajtó bezárása.

Ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
    • Az inicializálás elindul és felismeri a diegészítő felszereléseket.
  • Ellenőrizze, hogy a diegészítő felszereléseket felismerték-e. Az állapotmező () megérintésével megnyílik az információs rendszer. Az információs rendszer megjeleníti az eszközinformációkat és a rendelkezésre álló segédberendezéseket.
    • Ha a diegészítő felszerelések nem jelennek meg, ellenőrizze az összes csatlakozót, és indítsa újra a készüléket.
  • Ellenőrizze a funkcionalitást külső érzékelő csatlakoztatásával (lásdKülső érzékelő).
  • A főkapcsoló kikapcsolása (QS 1).
