Különleges változat (A. Függelék): Biztonsági kikapcsolás riasztással és külső vezérléssel

Leírás

Ebben a verzióban a készülék egy kiegészítő relével (KA 19) van felszerelve, amely a készülék biztonságos kikapcsolására használható. Működéshez a relét (KA 19) külső 24 VDC feszültséggel kell ellátni. Ha a külső 24 VDC feszültség megszakad, a relé (KA 19) kikapcsol, és potenciálmentes érintkezőn keresztül kikapcsolja a készüléket.

Paraméter módosítása

Ehhez a verzióhoz a következő Beállítások szükségesek a főmenüben a [Beállítások] > [Különféle] menüpont Alatt:

  • paraméterek [Biztonságos -OFF ext-en keresztül. Kapcsolat]
    → a funkció bekapcsolása a csúszkával ().
  • Állítsa a [Formaürítési hőmérséklet] paramétereket „90° C-ra”.

MEGJEGYZÉS!

A paraméter [Biztonságos. -KI az ext-en keresztül. Kapcsolat] be van kapcsolva, a külső vezérlés többi Funkciói (kapcsolási célérték 1 vagy 2) kikapcsolódnak a potenciálmentes érintkezőn keresztül.

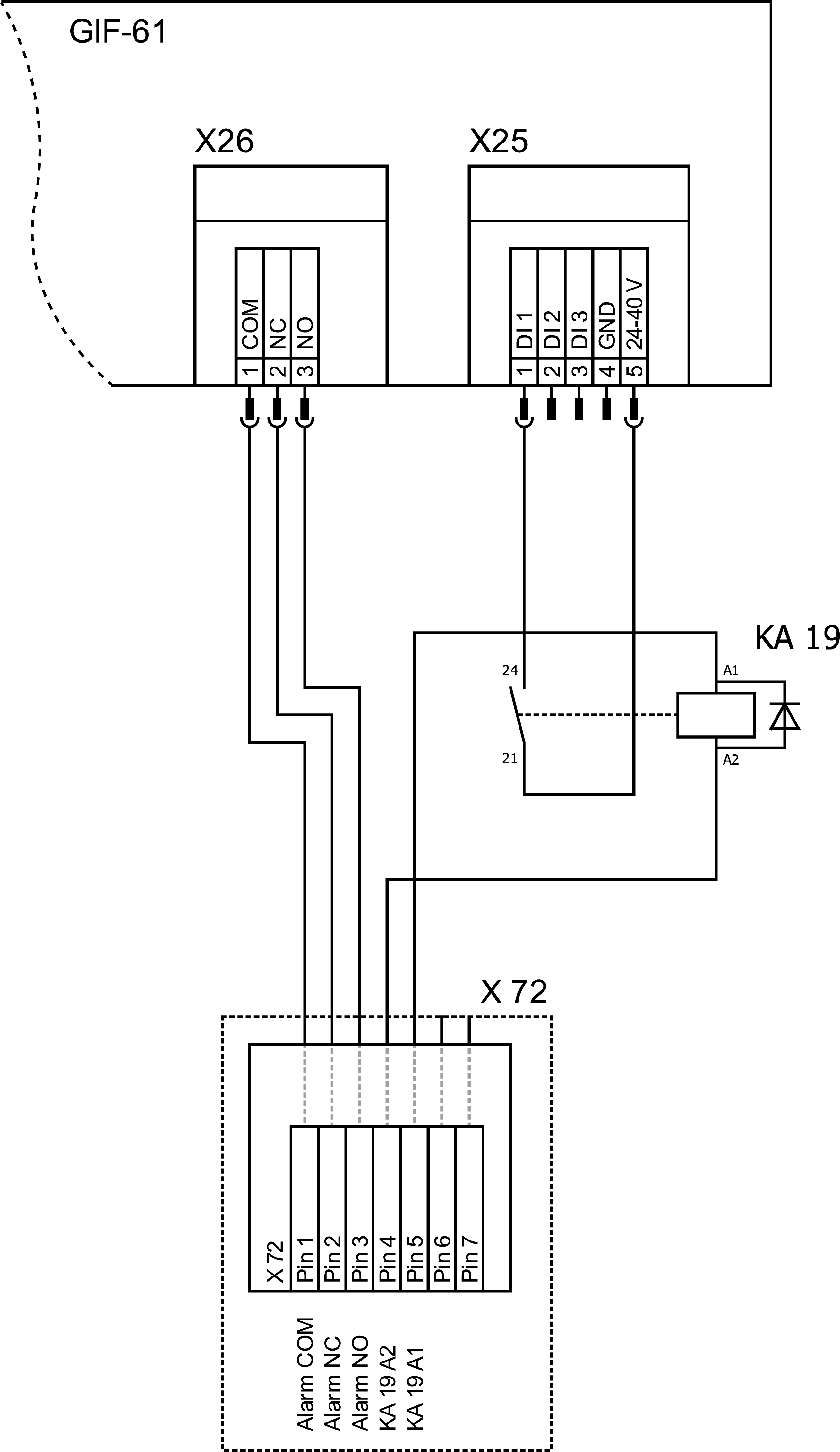

Elektromos diagram módosítása (részlet)

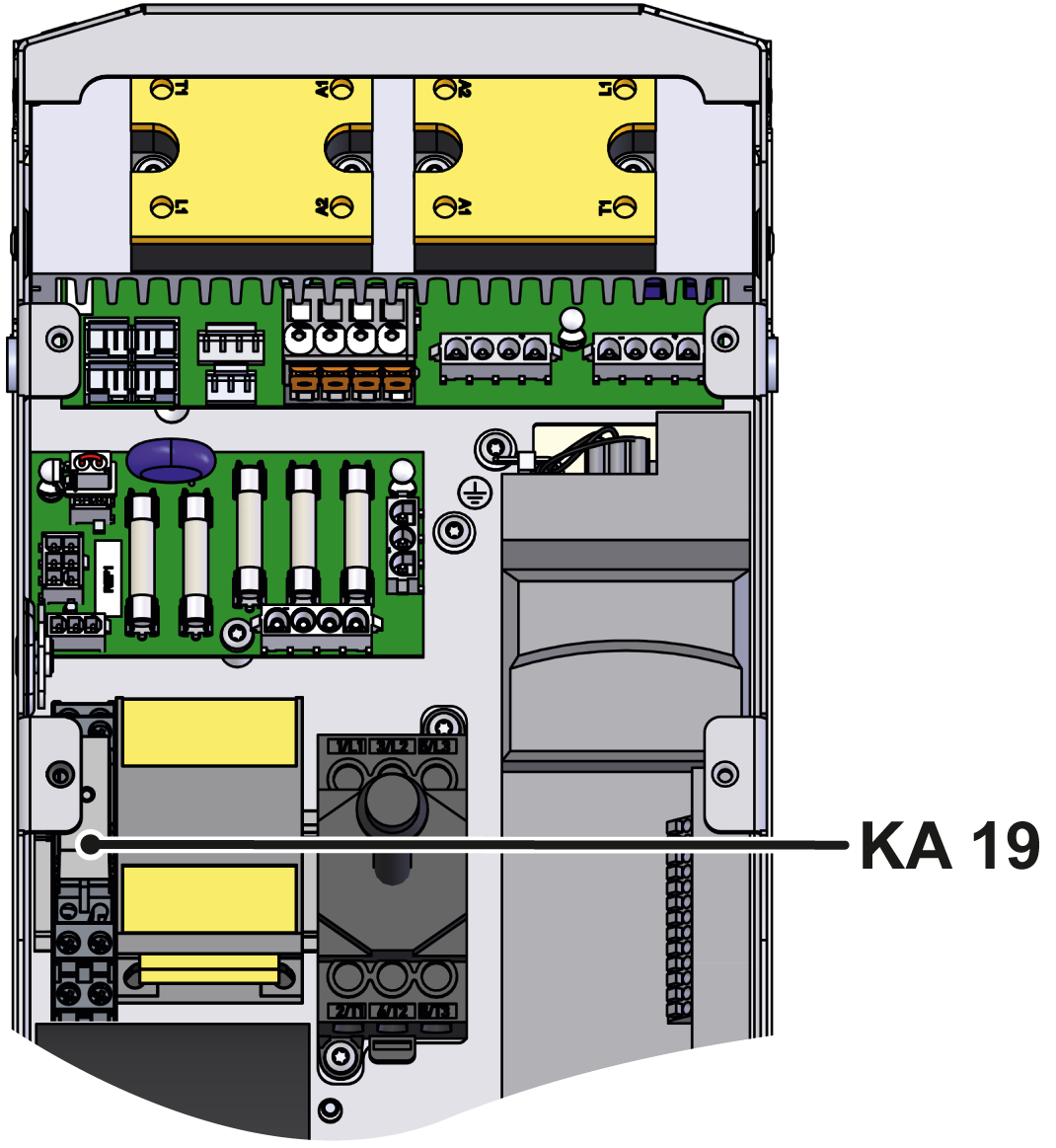

Alkatrész-elrendezés módosítása

Jelmagyarázat módosítása

rövidítésmegnevezésvégrehajtás
KA19Biztonsági leállító relé
