MEGJEGYZÉS!

A terméktől függően a rendszercsatlakozások csavarozva vagy csatlakoztatva vannak. Ha az ajánlott tömlőcsatlakozás nem csatlakoztatható a fogyasztóhoz, a keresztmetszeti területet csökkenteni kell a fogyasztónál. A lehető legalacsonyabb nyomásveszteség elérése érdekében a keresztmetszeti csökkentést nem szabad a készüléken végrehajtani.

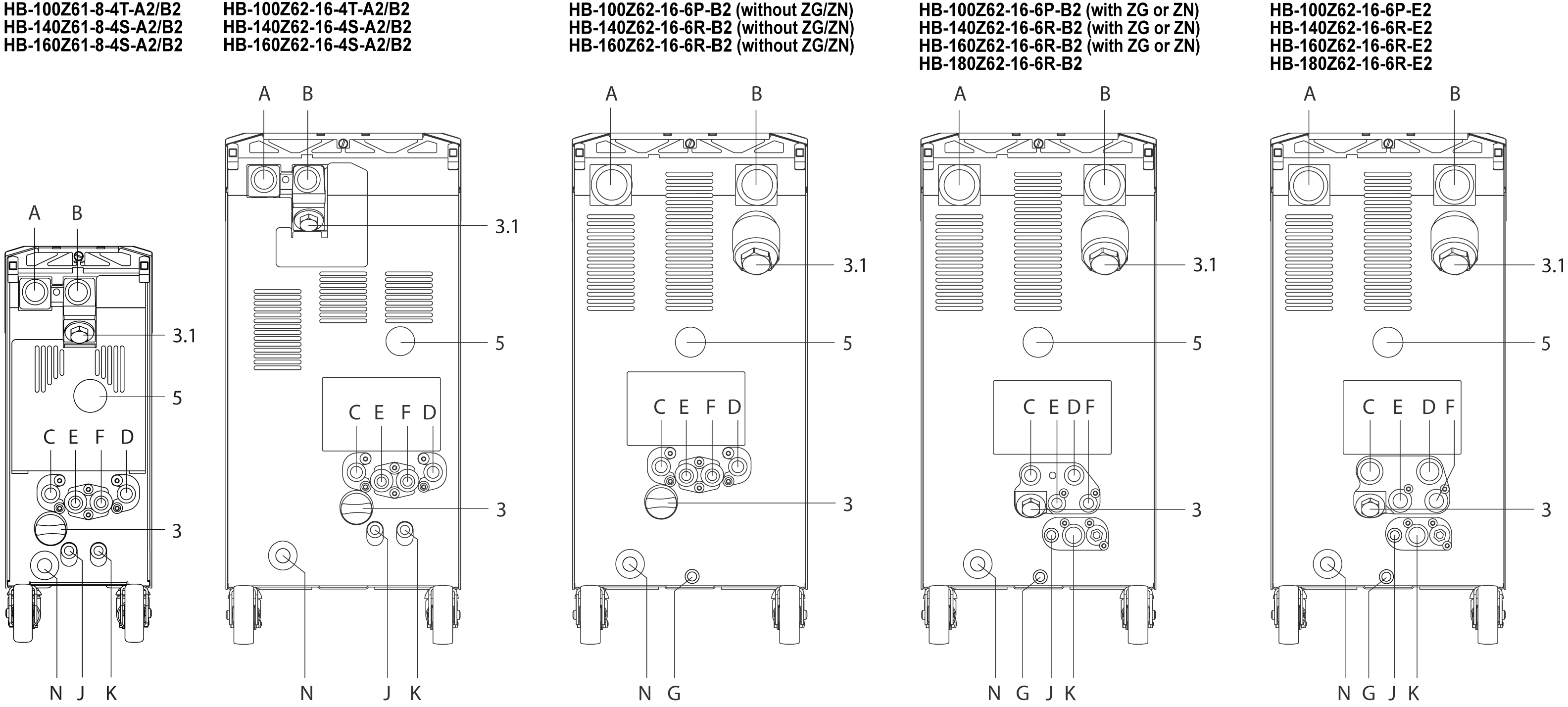

A készülék hátulján található csatlakozásokat és legfontosabb alkatrészeket a következőképpen írjuk le:

A


OUT

Előrefolyás

B

IN

Visszatekerés

C

Hűtővíz bemenet

D

Hűtővíz kimenet

5

Nyomásjelző

3.1

Visszatérő ági szűrő

3

Hűtővíz szűrő

E

S1

Rendszervíz bemenet *

F

S2

Rendszervíz kimenet *

J

AIR IN

Sűrített levegő bemenet (ZG)

K

AIR OUT

Sűrített levegő kimenet ** (ZG)

N

-Hálózati csatlakozó kábel

* A csatlakozás csak akkor használható, ha külön csatlakozásra váltott a rendszer vízéhez (→ kattintson ide).
** A csatlakozás csak akkor használható, ha a Forma sűrített levegővel történő ürítése erre a kimenetre van állítva (→ kattintson ide).

Műszaki adatok

Típus

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

Hőmérséklet max.

100 °C

140 °C

160 °C

Csatlakozás: Előrefolyás, Visszatekerés

Menet

G3/4




Határérték (beleértve a hidraulikus áramkört is)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Csatlakozás: hűtővíz

Nyomás

2–5 bar

Menet

G3/8

Határérték

10 bar, 100 °C

Csatlakozás: külön rendszer víz

Nyomás

2–5 bar

Menet

G1/4

Határérték

10 bar, 100 °C

Csatlakozás: sűrített levegő (ZG)

Nyomás

2–8 bar *

Menet

G1/4

Határérték

10 bar, 100 °C

* A penész leürítése hatékonyabb nagyobb sűrített levegővel
