Típus

HB-100Z61

HB-140Z61

HB-160Z61

Hőmérséklet max.

100 °C

140 °C

160 °C

Keringési térfogat - készülék (kb.)

1,4 L

Méretek (Dimenziós kép)

Magasság

510 mm

Szélesség

190 mm

Mélység

793 mm

Tömeg max.

55 kg

59 kg

59 kg

Környezet

hőmérséklet

5−40 °C

Relatív páratartalom

35–85 RH(nem kicsapódó)

Tartós zajszint

<70 dB(A)

Felületi hőmérséklet
(a készülék hátulja )

>55 °C

Tisztatéri alkalmasság

«At Rest» <ISO Classe 6 (Cl. 1 000)

«In Operation» ISO Classe 7 (Cl. 10 000)

Hőmérséklet mérés

Felbontás

0,1 °C

Szabályozáspontosság

±0,1 °C

Tűréshatár

±0,8 °C

Átfolyás mérése

Mérési tartomány

0,4–60 L/min

Felbontás

0,1 L/min

Tűréshatár

± (a mérési érték 5% -a + 0,1 l/perc)

Nyomásmérés

Mérési tartomány

0–20 bar

Felbontás

0,1 bar

Tűréshatár

±5 %a végértéktől

Szivattyú nyomás kijelzése

Tűréshatár

±10 %a végértéktől

Hidraulikus csatlakozásokKattints ide

Elektromos csatlakozások

Maradékáram-védőkapcsoló

MEGJEGYZÉS!

Javasoljuk, hogy B típusú maradékáram-védőkapcsolót (RCD) használjon, mivel a hőmérséklet-szabályozó egységek frekvenciaváltóval vannak felszerelve. Az A típusú RCD nem megfelelő. A szivárgási áram készülékenként max. 5 mA.

Készülék hálózati kábele

3LPE, 4 m(standard)

H07RN-F/H07BQ-F (CE)

SO/SOW/SOOW (UL/CSA)

keresztmetszet

400/460 V, 8 kW: 4x2,5 mm2 (CE) / 4xAWG 12 (UL/CSA)

220 V, 8 kW: 4x6,0 mm2 (CE) / 4xAWG 10 (UL/CSA)

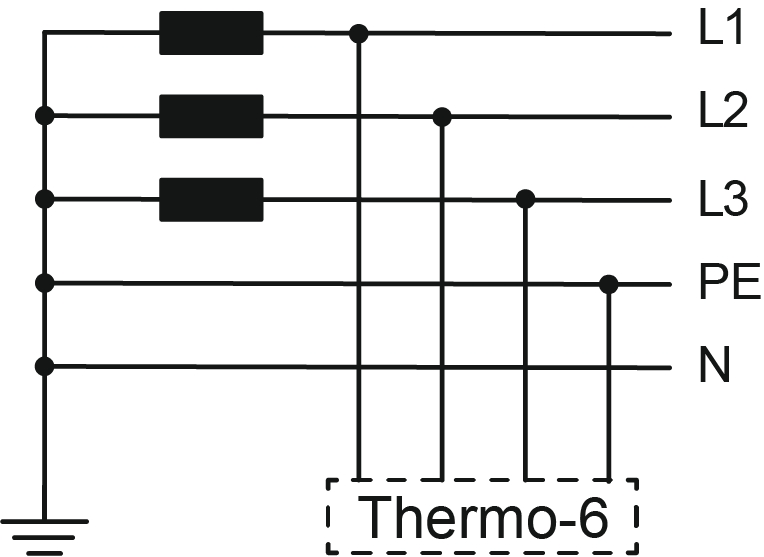

Hálózati rendszer

TN(háló védővezetővel)

Hálózati feszültséglásd Típus lemez a készüléken
maximális előtétbiztosító
Névleges rövidzárlati áram

6 kA


túlfeszültség-kategória

II

A szennyeződés foka

2

Védelmi osztály

IP 44
