T21076: valvola solenoide

scopo

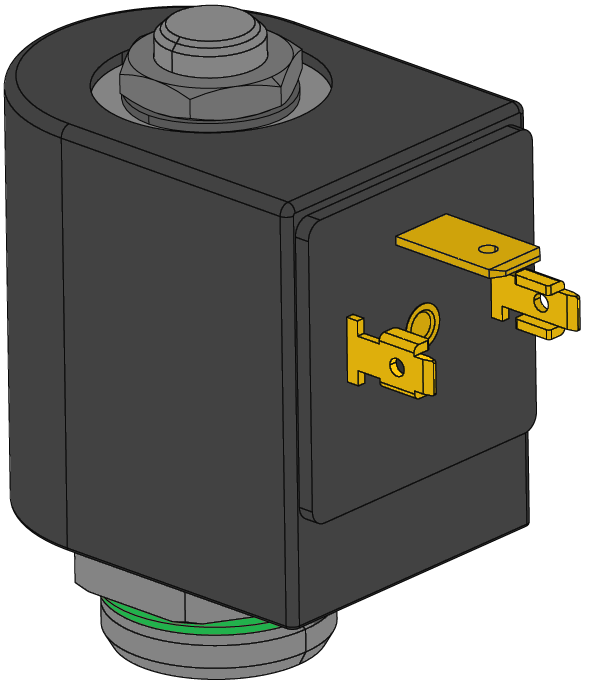

Sostituzione della valvola a solenoide 24 VAC
qualificazione
personale specializzato
Materiale
| Pos. | Denominazione | Articolo | T21076 |
| 01 | Valvola solenoide completa, 24 VAC | T21076 | 1 |
Materiale richiesto
- Cacciavite Torx misura 20
- Chiave ad anello, misura 14, 22
- cacciavite a croce
- tester di campo magnetico (se disponibile)
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddamento e scarico
- Nella schermata di base, toccare il pulsante funzione (
). - Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda e svuota lo stampo prima di spegnerlo.
Controllare la pressione e spegnere
- Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
- La pressione del sistema deve essere di 0,0 (±0,1) bar.
- La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
- Rimuovere l'alimentazione dell'acqua di raffreddamento (connessione C).
Rimuovere le copertine
- Rimuovere i coperchi dall'unità (→ Aprire l'unità).
- Aprire lo sportello di servizio sulla parete posteriore dell'unità (→ Aprire l'unità).
Sostituire il pezzo di ricambio

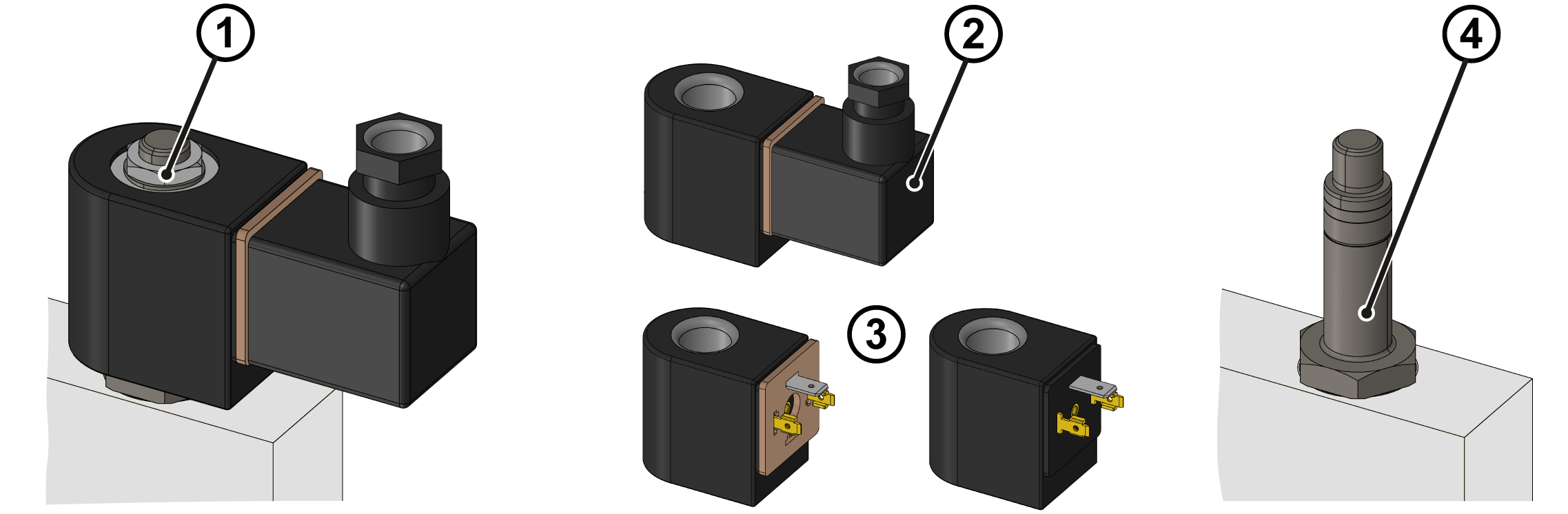

- Rimuovere il dado di montaggio e la rondella dalla bobina del solenoide (①).
- Rimuovere la bobina del solenoide con il tappo della valvola.
- Rimuovere la vite di montaggio sul tappo della valvola (②).
- Rimuovere il tappo e la guarnizione della valvola dalla bobina del solenoide.
- Utilizzare una chiave ad anello per rimuovere e svitare il corpo della valvola (④).
NOTA!
Durante l'installazione, assicurarsi dei momenti di serraggio corretti. Ciò garantisce una connessione sicura e stabile.
- Installare un nuovo alloggiamento della valvola e serrarlo con la coppia di serraggio appropriata, a seconda del materiale (④):
- Plastica (PPS): 4 Nm, non superarla!
- Ottone (Ms): 15 Nm
- Trasferire il sigillo dalla vecchia bobina magnetica a quella nuova (③).
- Collegare il tappo della valvola alla bobina del solenoide e fissarlo con la vite di montaggio (②).
- Posizionare la bobina solenoide con il tappo della valvola sull'alloggiamento della valvola.
- Reinstallare il dado di montaggio con la rondella e serrare (①).
Verificare la tenuta e la funzione
- Collegare l'alimentazione dell'acqua di raffreddamento (connessione C).
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
- Un tester di campo magnetico può essere utilizzato per verificare se la bobina magnetica è attivata e la valvola si apre quando la valvola viene azionata.
disattivare e installare i coperchi
-
Spegnere l'unità utilizzando il pulsante I/O (
).- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Ricollegare le cover dall'unità (→Aprire l'unità).
