T21598-X, T18771-X: fusibili
scopo
Sostituzione dei fusibili (FU 1, 2, 3, 4, 5, 6)
qualifica
personale specializzato
Materiale
| Pos. | Denominazione | Articolo | U = 400/460 V | U = 220 V |

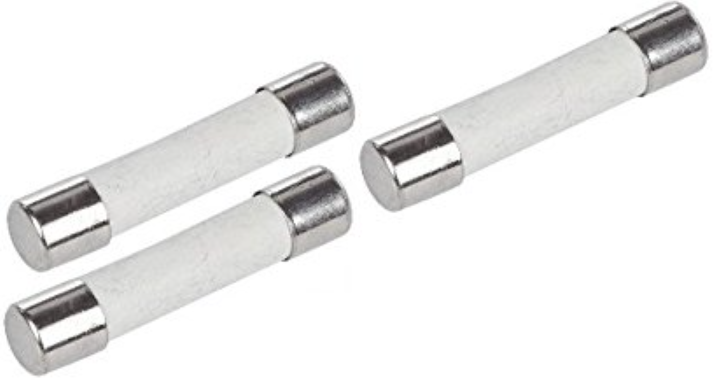

| 01 | Fusibile per trasformatore 1,6 AT, 500 VAC, 6,3x32 (FU 4, FU 5) | T21598-162 | 2 | - |
| 01 | Fusibile per convertitore di frequenza 10 AT, 500 VAC, 6,3x32 (FU 1, FU 2, FU 3) | T21598-103 | 3 | - |
| 01 | Fusibile della scheda del dispositivo 1,6 AT, 5x20 (FU 6) | T18771-162 | 1 | 1 |
| 01 | Fusibile per trasformatore 2,5 AT, 500 VAC, 6x32 (FU 4, FU 5) | T21598-252 | - | 2 |
| 01 | Fusibile per convertitore di frequenza 16 AT, 400 VAC, 6x32 (FU 1, FU 2, FU 3) | T21598-163 | - | 3 |
Materiale richiesto
- Cacciavite Torx misura 20

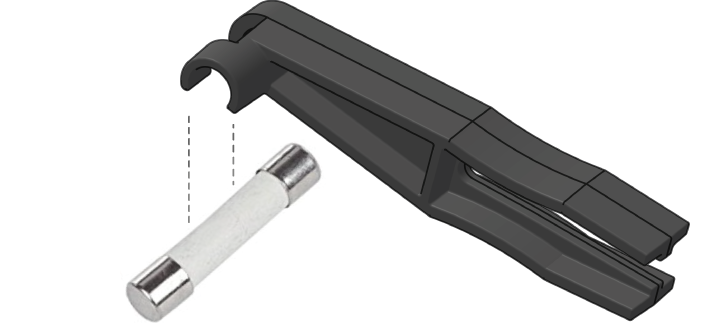

- strumento ausiliario integrato con il quale è possibile rimuovere e inserire i fusibili (Fig.). Il kit di assistenza si trova sul lato interno della parte anteriore dell'unità.
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddare e disattivare
- Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
Fronte aperto
- Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
- Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.
Sostituire il pezzo di ricambio
ATTENZIONE!
Sostituire un fusibile difettoso con uno nuovo con le stesse specifiche tecniche. Un fusibile errato può causare danni o malfunzionamenti all'apparecchiatura.
NOTA!

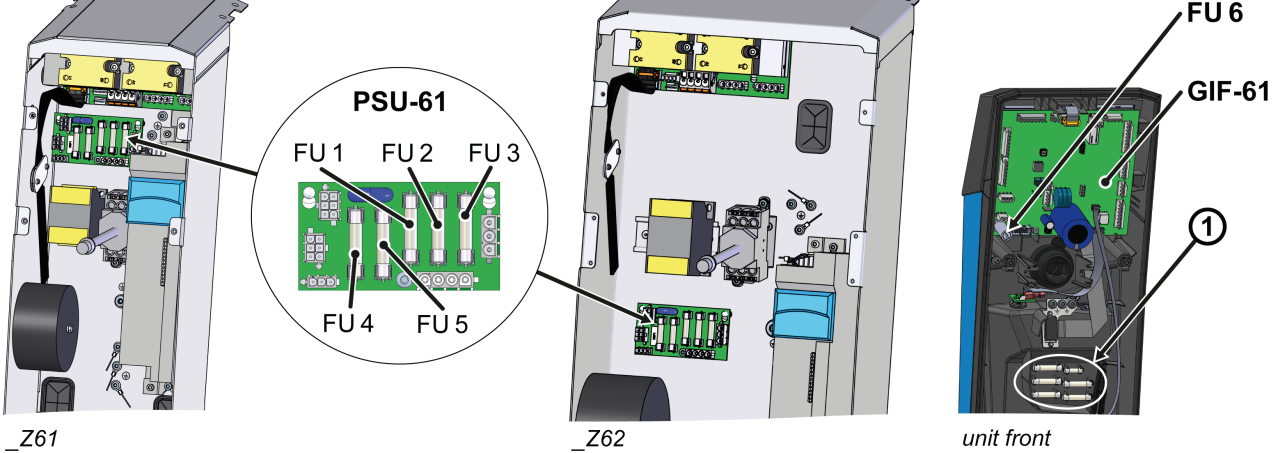

I fusibili di ricambio si trovano sul lato interno della parte anteriore dell'unità (fig. → ①).
- Utilizzare lo strumento ausiliario per sostituire il fusibile sulla scheda di alimentazione (PSU-61) e/o sulla scheda del dispositivo (GIF-61).
Chiudi la parte anteriore
- Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
- Ripiega la parte anteriore e fissa 2 viti Torx.
Funzione di controllo
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
NOTA!
Se il fusibile si brucia nuovamente, contattare il rappresentante nazionale HB-Therm.
-
Spegnere l'unità utilizzando il pulsante I/O ().
- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
