Sostituzione del sensore di pressione (BP 1, BP 2, BP 3)

qualifica

personale specializzato

materiale

Pos.DenominazioneArticoloT25305-X
01

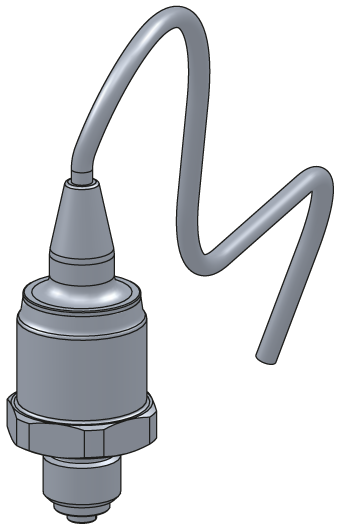

sensore di pressione 0–25 bar

T25305-X1
02

o-ring 7,5x2 – FPM (optional)

T286621

Materiale richiesto

  • Cacciavite Torx misura 20
  • fascetta per cavi

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e scolare

  • Nella schermata di base, toccare il pulsante funzione ().
  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda e svuota lo stampo prima di spegnerlo.

Controllare la pressione e spegnere

  • Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
    • La pressione del sistema deve essere di 0,0 (±0,1) bar.
  • La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Rimuovere i coperchi e aprire la parte anteriore

  • Rimuovere i coperchi dall'unità (→ Aprire l'unità).
  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.

Sostituire il pezzo di ricambio

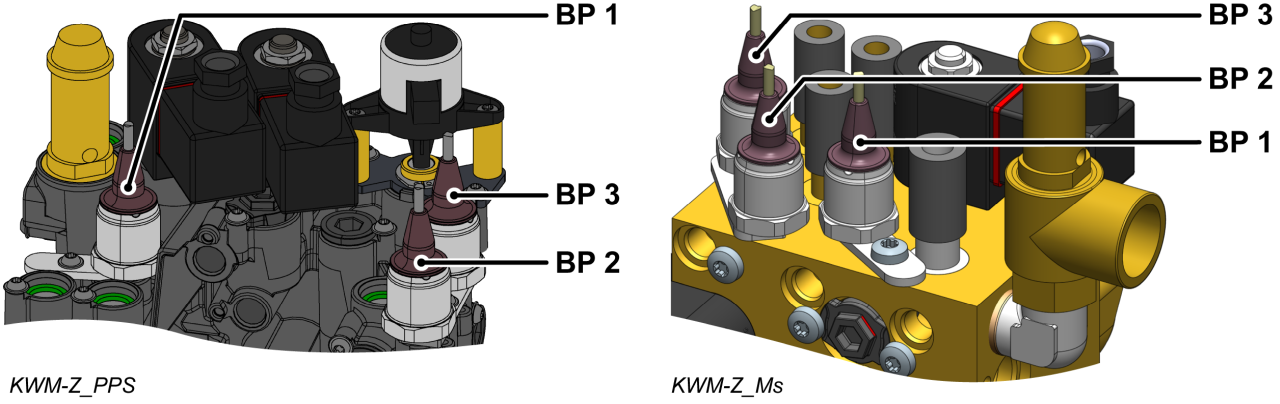

  • Rimuovere il cavo del sensore di pressione (BP_1, BP_2, BP_3) sulla scheda dell'unità GIF-61 e rimuovere completamente il cavo.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Rimuovere la vite Torx e rimuovere la piastra di montaggio.
  • Rimuovere il sensore di pressione.
  • Se necessario, utilizzare un nuovo o-ring (T28662). Altrimenti, utilizzare l'o-ring precedente.
    • Assicurati che la superficie di tenuta sia pulita e priva di detriti.
  • Installare un nuovo sensore di pressione e una nuova staffa e fissarli con una vite di montaggio.
    • Per i moduli di acqua di raffreddamento in plastica (PPS), serrare la vite con 2 Nm, senza superare il limite!
  • Instradare e collegare il cavo dal sensore di pressione (BP_1, BP_2, BP_3) alla scheda dell'unità GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Ricollegare le fascette rimosse o sostituirle con altre nuove.
  • Ripiega la parte anteriore e fissa 2 viti Torx.

Verifica della calibratura

ATTENZIONE — Pericolo di calibratura errata!

Una calibratura errata può causare il malfunzionamento dell'unità. Pertanto: controlla la calibratura

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Assicurati che l'unità sia depressurizzato. La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.
  • Selezionare [Display] > [Valori Effettivi] > [Pressione Del Sistema].
    • La pressione del sistema dovrebbe mostrare 0,0 (±0,1) bar.
    • Se la deviazione è >0,1 bar, il sensore di pressione deve essere calibrato.

Calibrare il sensore di pressione

In caso di errori lineari maggiori, è possibile calibrare i singoli sensori di pressione.

  • Seleziona [Profilo Utente] e impostalo su «Manutenzione».
  • Selezionare [Servizio ] > [Calibrazione] > [Pressione] > [Sensore di pressione 1/2/3 Offset ].
    • Imposta l'offset di conseguenza.
  • Riprova il processo di verifica

Verificare la tenuta e la funzione

  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.

disattivare e installare i coperchi

  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
  • Ricollegare le cover dall'unità (→Aprire l'unità).
