scopo

Sostituzione indiretta della valvola solenoide 24 VAC, ODE

qualifica

personale specializzato

Materiale

Pos.DenominazioneT28573
01

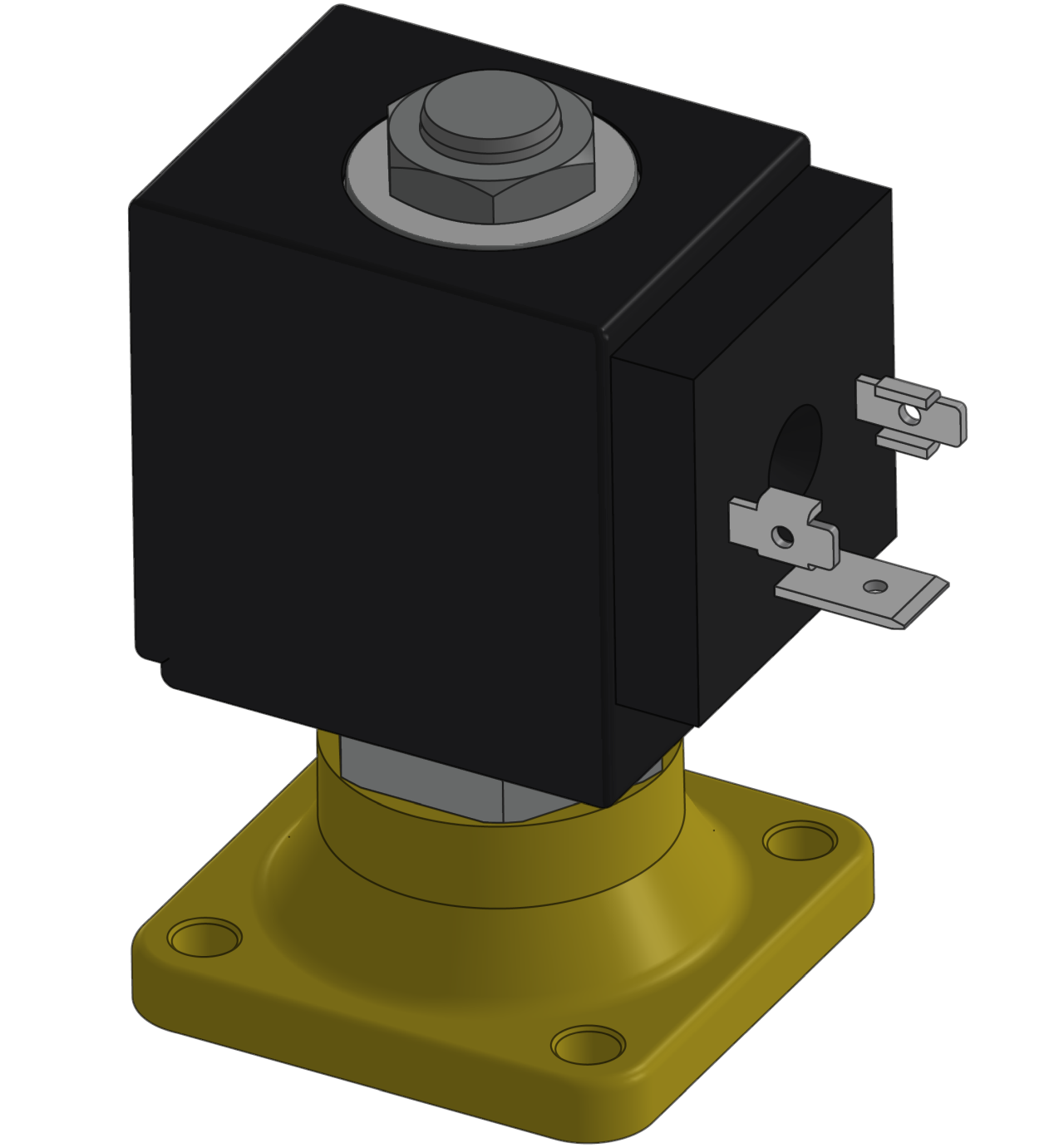

valvola solenoide indiretta 24 VAC, ODE

1

Materiale richiesto

  • Cacciavite Torx misura 20
  • Chiave ad anello, taglia 14
  • cacciavite a croce
  • tester di campo magnetico (se disponibile)

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddamento e scarico

  • Nella schermata di base, toccare il pulsante funzione ().
  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda e svuota lo stampo prima di spegnerlo.

Controllare la pressione e spegnere

  • Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
    • La pressione del sistema deve essere di 0,0 (±0,1) bar.
  • La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
  • Rimuovere l'alimentazione dell'acqua di raffreddamento (connessione C).

Rimuovere le copertine

  • Rimuovere i coperchi dall'unità (→ Aprire l'unità).
  • Aprire lo sportello di servizio sulla parete posteriore dell'unità (→ Aprire l'unità).

Sostituire il pezzo di ricambio

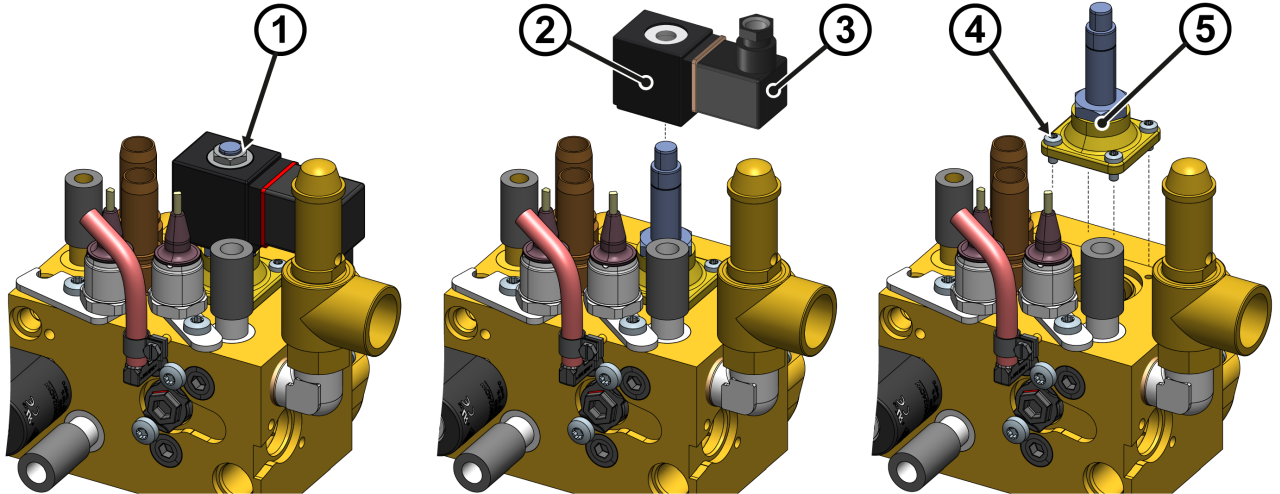

  • Rimuovere e rimuovere il dado di montaggio e la rondella dalla bobina del solenoide ①.
  • Rimuovere la bobina del solenoide con il tappo della valvola ②.
  • Allentare la vite di montaggio sul tappo della valvola ③
  • Rimuovere il tappo e la guarnizione della valvola dalla bobina del solenoide.
  • Rimuovere e svitare le viti di montaggio dal coperchio della valvola 4 volte ④
  • Rimuovere il coperchio della valvola con le parti della valvola (ancora, molla di compressione, diaframma) ⑤
  • Installa un nuovo coperchio del corpo valvola con parti della valvola ⑤
    • Assicurarsi che la superficie di tenuta sia pulita e priva di detriti.
  • Installare 4 viti di montaggio dal coperchio della valvola e serrare ④
  • Trasferisci il sigillo dalla vecchia bobina magnetica a quella nuova.
  • Collegare il tappo della valvola alla bobina del solenoide e fissarlo con la vite di montaggio ③.
  • Posizionare la bobina solenoide con il tappo della valvola sul corpo della valvola ②.
  • Reinstallare il dado di montaggio con la rondella e serrare ①

Verificare la tenuta e la funzione

  • Collegare l'alimentazione dell'acqua di raffreddamento (connessione C).
  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
    • Un tester di campo magnetico può essere utilizzato per verificare se la bobina magnetica è attivata e la valvola si apre quando la valvola viene azionata.

disattivare e installare i coperchi

  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Ricollegare le cover dall'unità (→Aprire l'unità).
