T28584, T29372: interfaccia_ZC
scopo
- T28584: sostituzione del circuito CAN
- T29372: aggiornamento dell'interfaccia CAN
qualifica
Elettricisti
Materiale
| Pos. | Denominazione | Articolo | T28584 | T29372 |

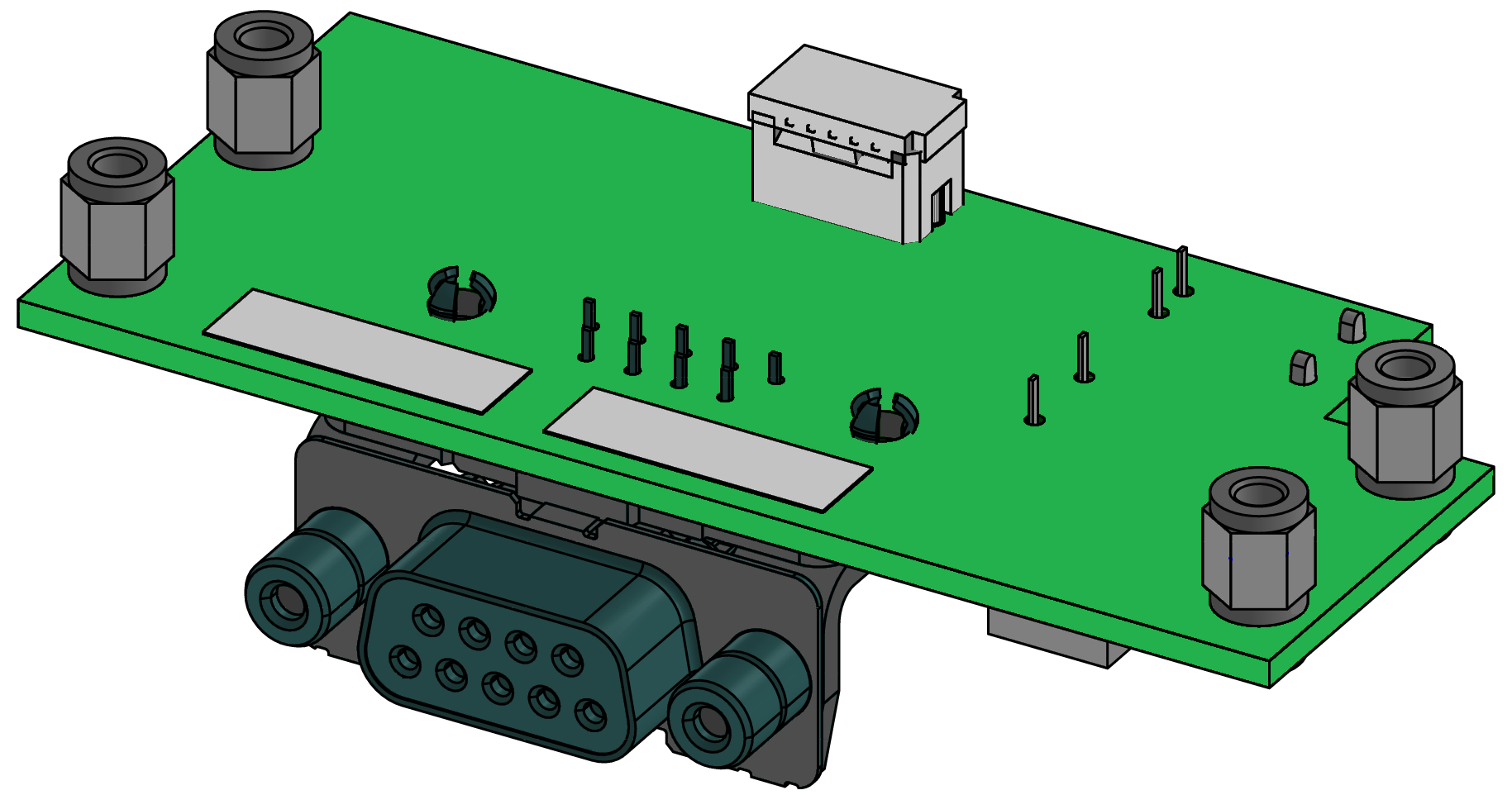

| 01 | circuito ZC-61 | T28584 | 1 | 1 |
| 02 | vite M2,5x4-Torx | B19893385 | - | 4 |
| 03 | Targhetta identificativa | T19277 | - | 2 |
Materiale richiesto
- Cacciavite Torx misura 10
- Cacciavite Torx misura 5
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Rimuovi copertura
- Coperchio del cavo

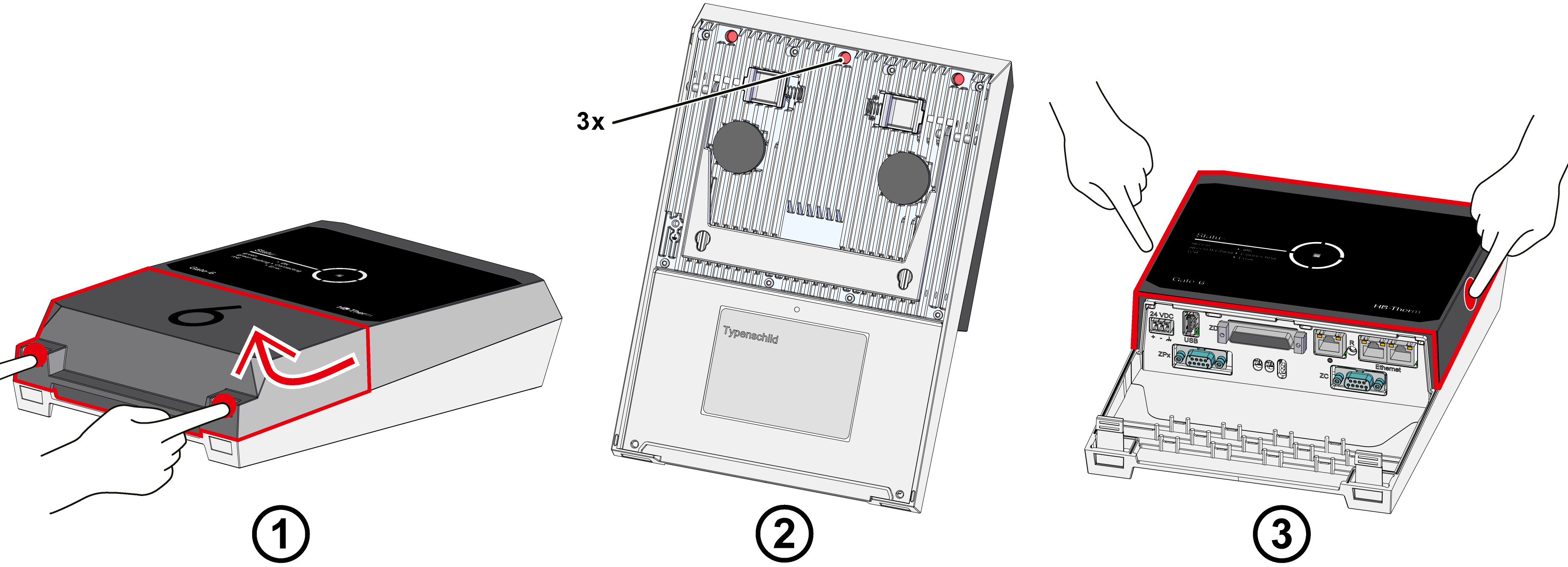

- Tenere premute le linguette di fissaggio e sollevare il coperchio del cavo verso l'alto (Fig. → 1).
- Scollegare le connessioni di Gate-6
- Scollegare tutti i cavi di controllo e l'alimentazione del Gate-6.
- Coperchio dell'alloggiamento
- Rimuovere le viti di fissaggio (3x) sul retro del Gate-6 (Fig. → 2)
- Premere lateralmente il coperchio dell'alloggiamento fino a sentire uno scatto (Fig. → 3). Rimuovere quindi il coperchio.
O sostituisci o aggiorna i componenti
- Scollegare i collegamenti del controller GAT-61
- Cavo a nastro a 26 pin → slot X104
- Cavo di messa a terra → slot X150
- Cavo antenna (in basso) → slot X125
- Rimuovere il controllo GAT-61
- Rimuovere il controllo GAT-61, incluso il dissipatore di calore, dagli Alloggiamenti
- Mentre lo fai, allontana gli alloggiamenti per rilasciare le cinghie di montaggio.
- Rimuovere le viti di montaggio del controller GAT-61 (10x).

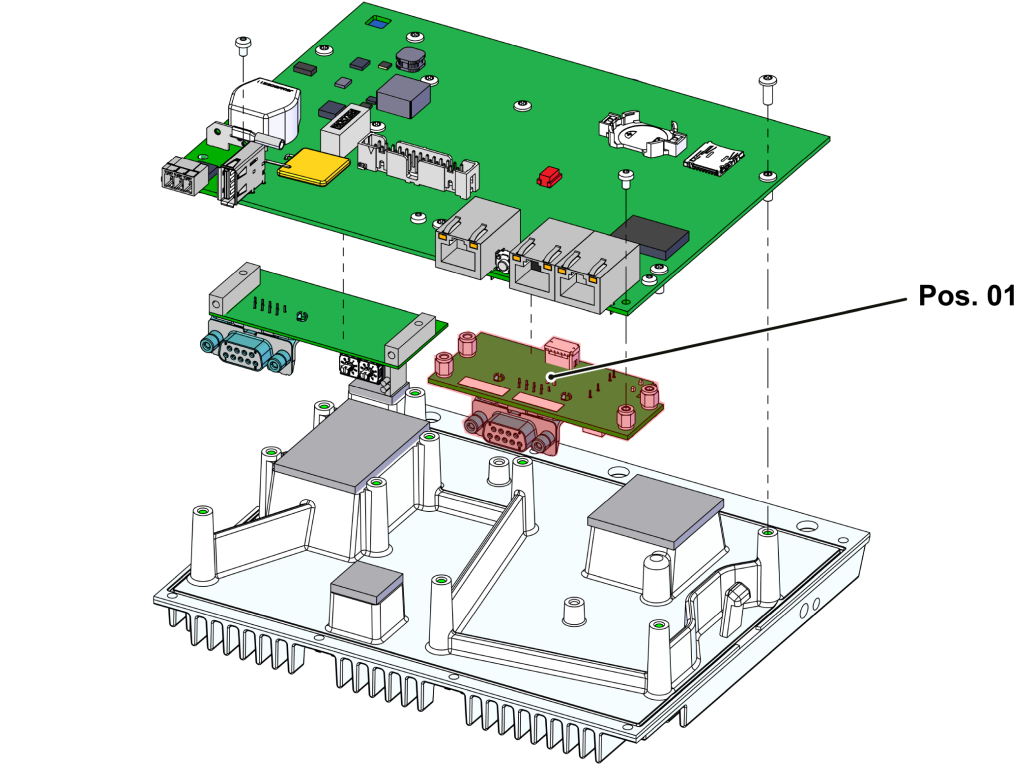

- O sostituire o installare la scheda di circuito CAN sul controller GAT-61 (Pos. 01).
- Usa il controller GAT-61
- Reinserire il controllo GAT-61 sul dissipatore di calore e fissare le viti di montaggio (10x).
- Inserire il controller GAT-61, incluso il dissipatore di calore, negli Alloggiamenti.
- Assicurati che il dissipatore di calore sia bloccato su entrambi i lati.
- Ricollegare i collegamenti a spina
- cavo a nastro a 26 pin → slot X104
- Cavo di messa a terra → slot X150
- Cavo antenna (in basso) → slot X125
Installa il coperchio
- Indossa il coperchio della custodia e premi sul coperchio dall'alto e lateralmente fino a sentire un clic.
- Installa 3 viti di montaggio sul retro del Gate-6.
- Attacca la targhetta identificativa (T19277) sul retro del Gate-6 e nella guida rapida (O8406-X).
Funzione di controllo
- Verificare la comunicazione tramite l'interfaccia secondo la procedura riportata nella guida rapida.
- Indossa il coperchio del cavo e premi verso il basso finché non senti un clic.
