scopo

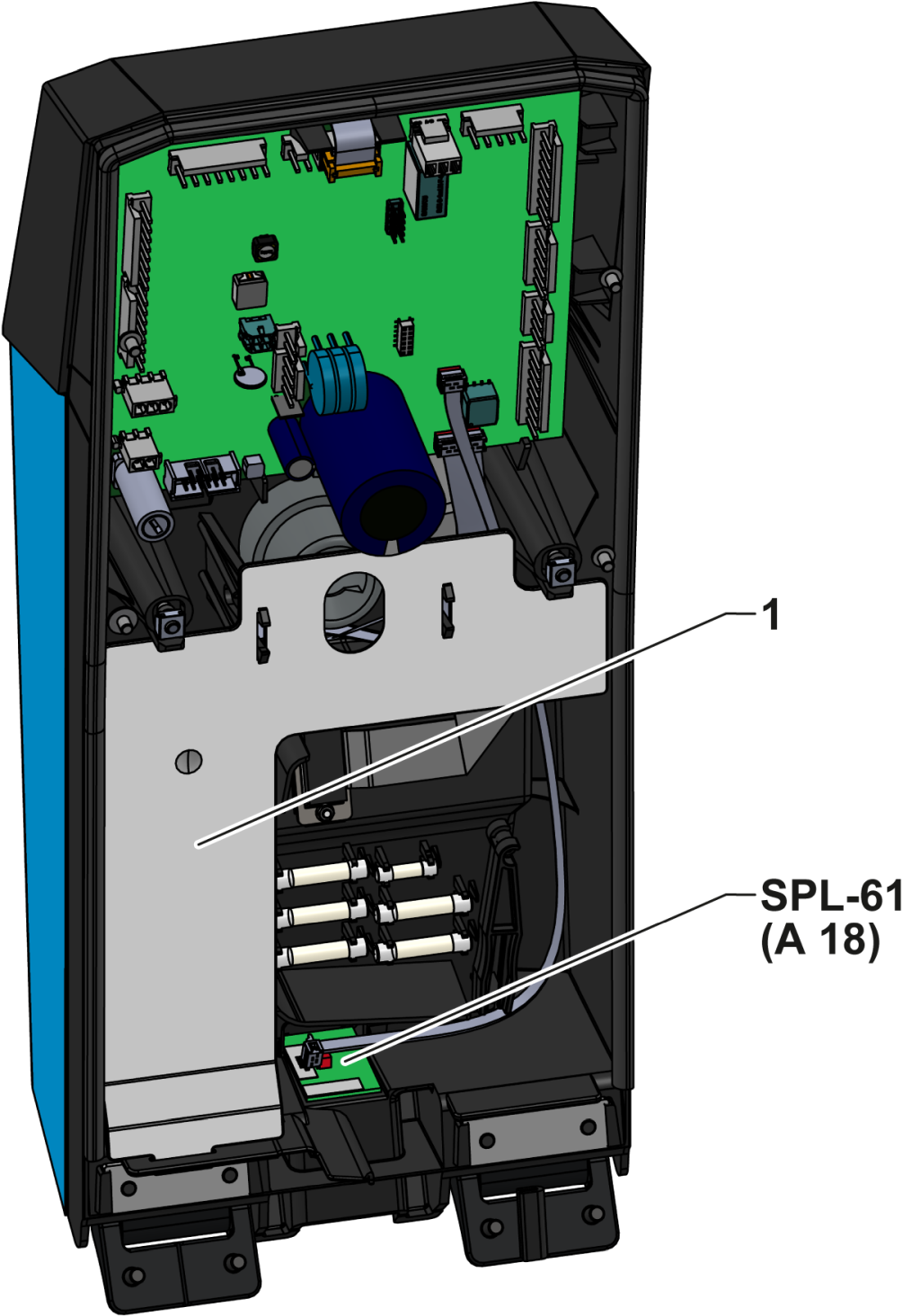

Sostituzione della luce di stato a LED SPL-61 (A 18)

qualifica

Personale specializzato

materiale

Pos.DenominazioneArticoloT28604

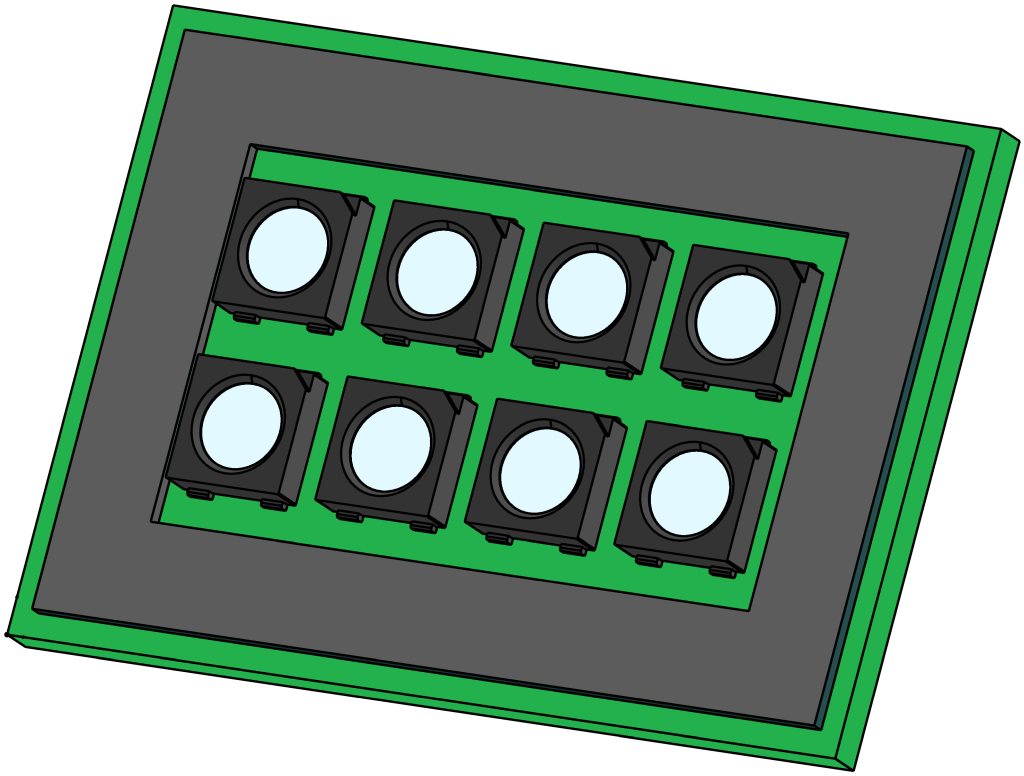

01Luce di stato a LED SPL-61Strada T286041

Materiale richiesto

  • Cacciavite Torx misura 20
  • Detergente/solvente per rimuovere i residui di adesivo

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e disattivare

  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Parte anteriore aperta

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.

Sostituire il pezzo di ricambio

  • Rimuovere la copertura del cavo (solo per il modello di taglio di corpo 61)
    • Rilasciare e rimuovere la copertura del cavo (①) premendo insieme le clip di montaggio.
    • Estrarre delicatamente il cablaggio dalla canalina e spingerlo da parte in modo che la scheda SPL-61 sia accessibile.
  • Rimuovi la scheda SPL-61
    • Scollegare il connettore X922 dalla scheda del circuito.
    • Premere la scheda (fissata con nastro biadesivo) negli Alloggiamenti dall'esterno verso l'interno fino a quando l'adesivo non viene rilasciato.
    • Rimuovere la scheda SPL-61 dagli Alloggiamenti.
  • Preparare la superficie adesiva
    • Rimuovere i residui di adesivo sugli alloggiamenti (se necessario con un detergente/solvente adatto).
    • Assicurarsi che la superficie adesiva sia pulita, asciutta e priva di grasso.
  • Inserisci una nuova scheda SPL-61
    • Incolla il nuovo circuito stampato nella cavità degli Alloggiamenti.
    • Ricollegare il connettore X922.
  • Installare il copricavo (solo modello con taglio di corpo 61)
    • Reinserire il cablaggio nella canalina.
    • Inserire il copricavo (①) negli appositi recessi.

Chiudi la parte anteriore

  • Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
    • Verificare se la spia di stato del LED lampeggia in bianco durante il processo di avvio.
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.

disattivare

  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
