T28669, T28670: convertitore di frequenza

scopo
Sostituzione del convertitore di frequenza (U 1)
qualifica
Elettricisti
Materiale
| Pos. | Denominazione | T28669 | T28670 |

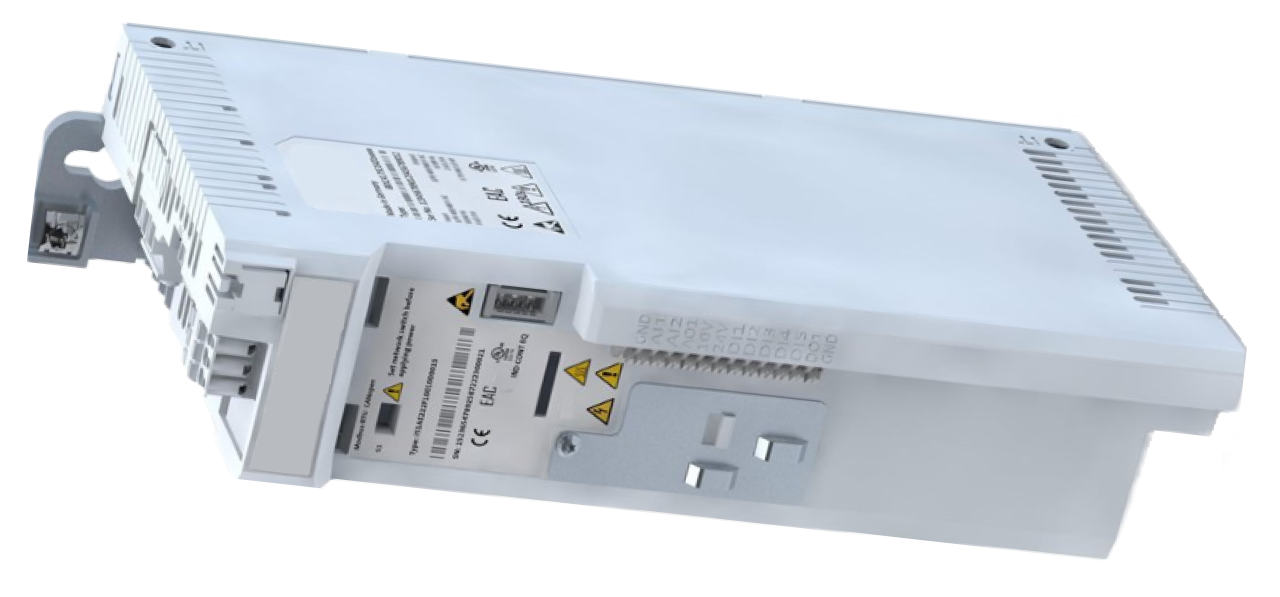

| 01 | convertitore di frequenza i510 2,2 kW, 340–528 VAC | 1 | - |
| 01 | convertitore di frequenza i510 2,2 kW, 170–264 VAC | - | 1 |
Materiale richiesto
- Cacciavite Torx, misura 10, 20
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddare e disattivare
- Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.Allora aspettare 5 minuti!
Pericolo di morte a causa della tensione elettrica!
Pericolo di morte in caso di contatto con parti che trasportano tensione. Ecco perché:
Scollegare l'unità dall'alimentazione prima dell'apertura. La disconnessione deve essere protetta contro il riavvio. A causa dei condensatori carichi, è necessario attendere almeno cinque minuti dopo aver disattivato l'alimentazione prima di eseguire interventi sul convertitore di frequenza.
Parte anteriore aperta
- Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
- Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.
Sostituire il pezzo di ricambio

- Scollegare i connettori X100, X105 e X216 dal convertitore di frequenza.
- Con il cavo X216, rimuovere la fascetta sulla connessione di schermatura.
- Rimuovere i cavi di messa a terra (Pompa, alloggiamenti elettrici) dal convertitore di frequenza.
- Allentare le viti del convertitore di frequenza sulla parete posteriore.
- Spingere il convertitore di frequenza verso l'alto, estenderlo in avanti dalle viti di montaggio e rimuoverlo.
- Installare un nuovo convertitore di frequenza e serrare le viti di montaggio.

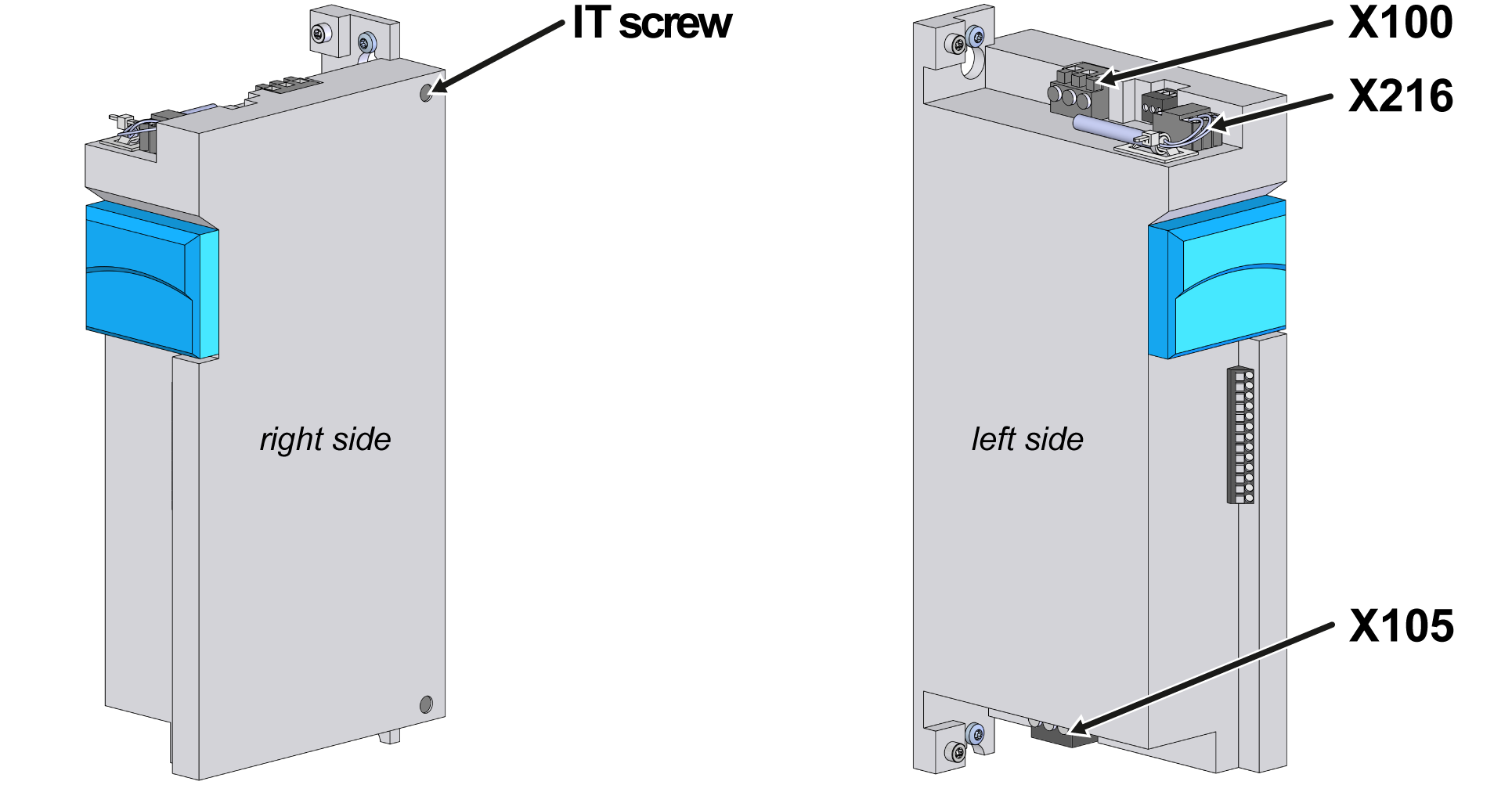

- Particolarità dei sistemi IT (connessione elettrica senza messa a terra protettiva): la vite del condensatore all'ingresso del convertitore di frequenza (vite IT superiore, vedi fig.) deve essere rimossa.
- Collegare i cavi di messa a terra (Pompa, alloggiamenti elettrici) al convertitore di frequenza.
- Collegare i connettori X100, X105 e X216 al convertitore di frequenza.
- Assicurarsi che tutti i collegamenti siano eseguiti correttamente secondo lo schema elettrico. Clicca qui...
- Fissate il cavo X216 alla porta di schermatura con una fascetta.
Chiudi la parte anteriore
- Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
- Ripiega la parte anteriore e fissa 2 viti Torx.
Funzione di controllo
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
disattivare
-
Spegnere l'unità utilizzando il pulsante I/O (
).- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
