Download page T28971, T28972: girante e guarnizione della pompa.
T28971, T28972: girante e guarnizione della pompa
scopo
Sostituzione della girante della pompa
qualifica
personale specializzato
Materiale
| Pos. | Denominazione | Articolo | Conta |

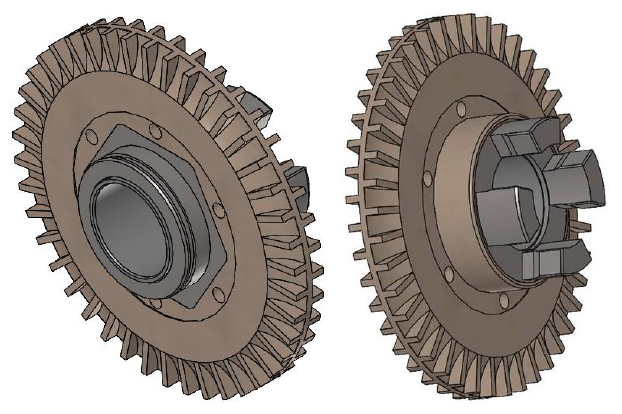

| 01 | girante della pompa PEEK 69,6x6,85 | T28971 | 1 |
| 02 | guarnizione in grafite 86,5x81x2,2 | T28972 | 1 |
Materiale richiesto
- Cacciavite Torx, misura 20, 30
- Chiave a testa aperta, misura 10, 12
- Chiave ad anello, misura 10
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Pericolo di vita a causa del campo magnetico!
Il forte campo magnetico nell'area della Pompa ad accoppiamento magnetico può essere pericoloso per la vita delle persone con pacemaker. Pertanto:
— Assicurarsi che i portatori di pacemaker non effettuino lavori di manutenzione che richiedano lo smontaggio del giunto magnetico (sostituzione della testina della pompa, sostituzione della guarnizione della tazza divisa).
NOTA!
Nelle pompe completamente assemblate, i campi magnetici sono completamente schermati dai componenti circostanti, quindi non c'è pericolo né quando sono ferme né durante il funzionamento.
Raffreddamento e scarico
- Nella schermata di base, toccare il pulsante funzione (
). - Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda e svuota lo stampo prima di spegnerlo.
Controllare la pressione e rimuovere i coperchi
- Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
- La pressione del sistema deve essere di 0,0 (±0,1) bar.
- La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
- Rimuovere i coperchi dall'unità (→ Aprire l'unità).
Sostituire il pezzo di ricambio
- Rimuovere la Pompa e posizionarla su una superficie di montaggio piana e non magnetica.
- Se necessario, seguire le istruzioni aggiuntive nel manuale dei pezzi di ricambio «Pompa». Clicca qui...

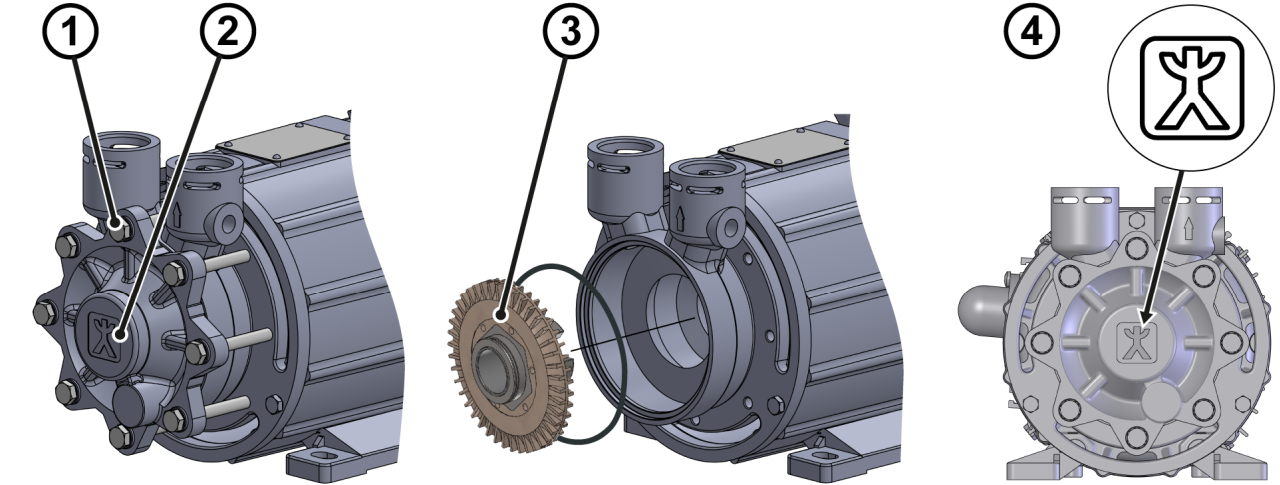

- Rimuovere il coperchio degli alloggiamenti con 8 viti esagonali ①.
- Rimuovere le viti e il coperchio degli alloggiamenti ②
- Rimuovere la girante della pompa dall'albero in ceramica ③
- Se necessario, utilizzare un estrattore. Per ulteriori informazioni, si prega di contattare HB-Therm.
NOTA!
Le superfici di scorrimento e di tenuta devono essere pulite e prive di contaminanti. Le guarnizioni in grafite danneggiate devono essere sostituite se necessario (disponibile come opzione).
- Spingi la nuova girante della pompa sull'albero in ceramica ③
- Verificare l'usura della guarnizione in grafite e sostituirla se necessario.
- Posizionare il coperchio degli alloggiamenti e regolarlo in modo che la marcatura
sia verticale e parallela alla superficie di montaggio ④. - Installare 8x viti esagonali ① e avvitare il coperchio degli Alloggiamenti ②.
- Reinstallare la pompa nell'unità.
- Se necessario, seguire le istruzioni aggiuntive nel manuale dei pezzi di ricambio «Pompa». Clicca qui...
Verificare la tenuta e la funzione
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
- Opzionale: utilizzare il tester HB-TP per il controllo qualità.
- Ripristina l'intervallo di manutenzione dei componenti. Clicca qui...
disattivare e installare i coperchi
-
Spegnere l'unità utilizzando il pulsante I/O ().
- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
- Ricollegare le cover dall'unità (→Aprire l'unità).
