Download page T28986, T29539: trasduttori sonori.
T28986, T29539: trasduttori sonori
scopo
Sostituzione del trasduttore sonoro (BB 1, BB 2)
qualifica
personale specializzato
materiale
| Pos. | Denominazione | Articolo | T28986 | T29539 |

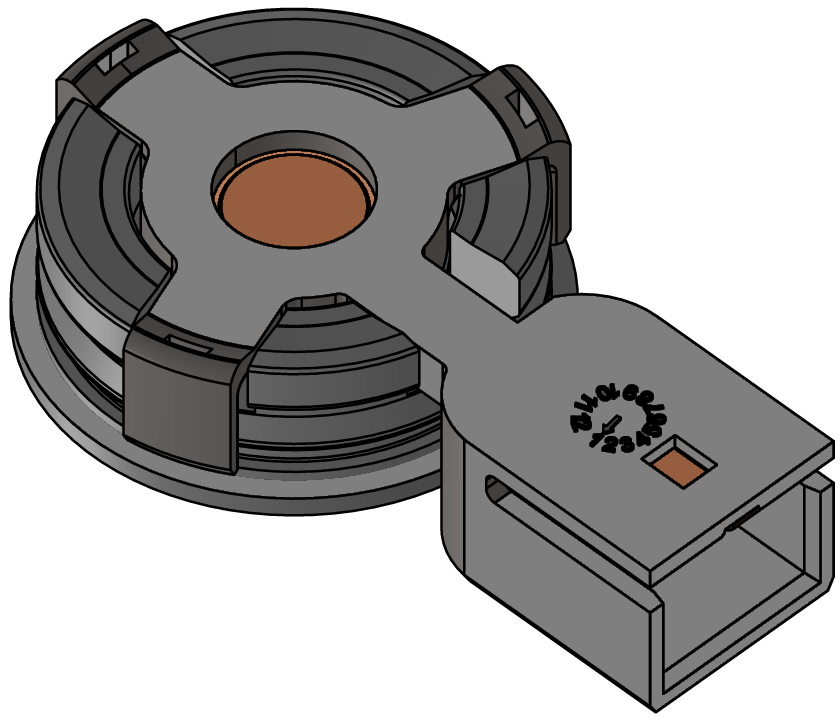

| 01 | trasduttore sonoro 180 °C (4T/4S) | T28555 | 1 | - |
| 02 | guarnizione 16x24x1 – PTFE | T28883 | 1 | - |
| 03 | trasduttore sonoro 180 °C, (6P/6R) | T29429 | - | 1 |
| 04 | guarnizione 16x24x1 – PTFE | T29608 | - | 1 |
Materiale richiesto
- Chiave a forcella, size 10
- Cacciavite Torx taglia 30
Guida video
Segui il link del codice QR per guardare il video di YouTube.
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddamento e scarico
- Nella schermata di base, toccare il pulsante funzione (
). - Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda e svuota lo stampo prima di spegnerlo.
Controllare la pressione e spegnere
- Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
- La pressione del sistema deve essere di 0,0 (±0,1) bar.
- La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
Rimuovere le coperture
- Rimuovere i coperchi dall'unità (→ Aprire l'unità).
Sostituire il pezzo di ricambio

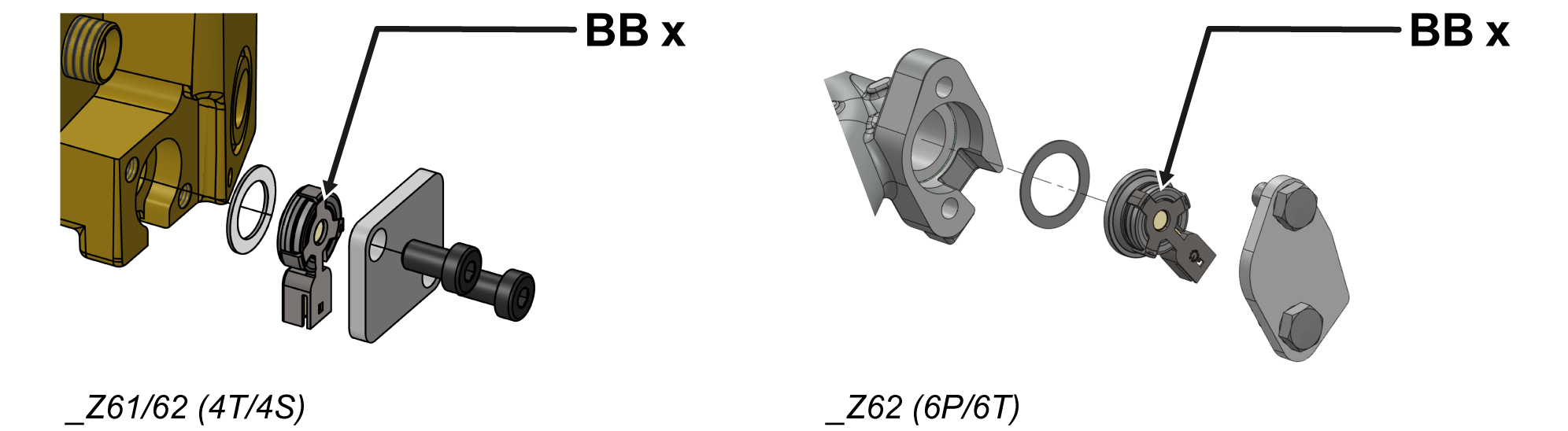

- Scollegare il cavo dal trasduttore audio (BB_1, BB_2).
- Rimuovere le viti di montaggio due volte.
- Rimuovere il Coperchi, il trasduttore sonoro e la guarnizione.
- Installare una nuova guarnizione e un nuovo trasduttore sonoro (BB_1, BB_2).
- Assicurarsi che la superficie di tenuta sia pulita e priva di detriti.
- Indossa il Coperchi e fissalo con le viti di montaggio.
- Serrare le viti a 12 Nm.
- Ricollegare il cavo al trasduttore audio.
Verificare la tenuta e la funzione
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
Calibrazione della misurazione del flusso
- Utilizzare l'unità in condizioni di funzionamento normale a 40 °C per almeno 10 minuti.
- Selezionare [Servizio] > [Calibrazione] > [Flusso] > [Offset Del Flusso (interno)].
- Impostare il perimetro su 2 l/min.
- Chiudere la valvola di intercettazione tra la Linea di mandata e il ritorno e attendere 1 minuto.
- Leggi la portata attuale.
- Impostate i parametri [offset di flusso (interno)] in base al seguente calcolo:
- Nuovo offset = 2 L/min — 'flusso corrente' [flusso].
- Aprire la valvola di intercettazione.
Controlla la calibratura
ATTENZIONE — Pericolo di calibratura errata!
Una calibratura errata può causare il malfunzionamento dell'unità. Pertanto: controlla la calibratura
- Utilizzare l'unità a 40°C per almeno 10 minuti in modalità normale.
- Chiudere la valvola di intercettazione tra la Linea di mandata e la Linea di ritorno.
- La portata scende a 0 l/min e il messaggio di allarme «Flusso zero» viene ritardato.
disattivare e installare i coperchi
-
Spegnere l'unità utilizzando il pulsante I/O ().
- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
- Ricollegare le cover dall'unità (→Aprire l'unità).
