scopo

Sostituzione delle guarnizioni del modulo di arresto perdite (ZLM)

qualifica

personale specializzato

materiale

Pos.DenominazioneArticoloT28995-1T28995-2
01o-ring FPM 56,87x1,78T289791-
02o-ring FPM 17x2T216383-
03o-ring FPM 56,87x1,78T28988-1
04o-ring FPM 17x2T23523-3

Materiale richiesto

  • Cacciaviti Torx, dimensioni 20 e 30
  • Cacciavite a testa piatta, size 0
  • chiave esagonale, misura 10

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddamento e scarico

  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

Controllare la pressione e spegnere l'unità

  • Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
    • La pressione del sistema deve essere di 0,0 (±0,1) bar.
  • La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Rimuovere le copertine

  • Rimuovere i coperchi dall'unità (→ Aprire l'unità).
  • Per accedere al modulo di arresto perdite (ZLM), l'intero condotto dell'aria deve essere smontato con 6 viti di montaggio.
Sostituzione delle guarnizioni
  • Rimuovere e rimuovere il connettore del cavo della valvola solenoide YV_3.

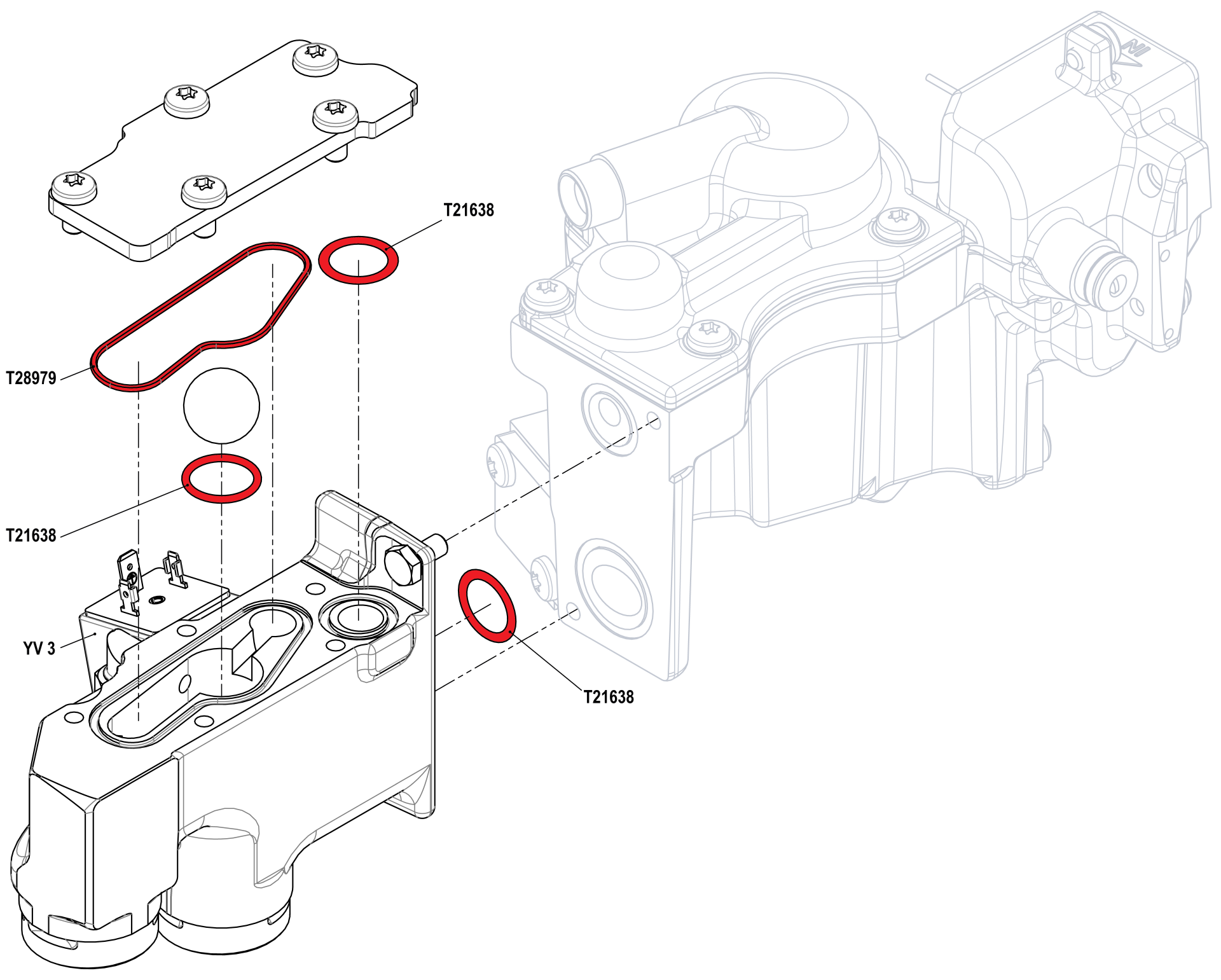

  • Aprire il modulo di arresto perdite (ZLM) come mostrato.
  • Rimuovere le guarnizioni e pulire lo spazio in cui sono installate le guarnizioni.
  • Inserire nuove guarnizioni e richiudere il modulo di trasferimento termico (ZLM).
  • Installare e serrare il connettore del cavo solenoide YV_3.

T28995-1: HB-100/140Z61/62 (4T/4S)

T28995-2: HB-160Z61/62 (4S)

Verificare la tenuta e la funzione

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
disattivare e installare i coperchi
  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
  • Ricollegare le cover dall'unità (→Aprire l'unità).
