T29146: Ristrutturazione di Flow-5

scopo

Conversione del misuratore di flusso Flow-5

qualifica

personale specializzato

Materiale

Materiale richiesto

• Cacciavite Allen, misura 40
• Cacciavite Torx misura 15
• Dispositivi di bloccaggio a vite (ad esempio guarnizione a liquido Loctite 620)

Procedura

Raffreddare e svuotare l'unità
(quando è installato Flow-5)

• Nella schermata di base, toccare il pulsante funzione ().
• Nella schermata di base, toccare il pulsante funzione ().
  • L'unità si raffredda e svuota lo stampo prima di spegnerlo.

Controllare la pressione e spegnere l'unità
(se è installato Flow-5)

• Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
  • La pressione del sistema deve essere di 0,0 (±0,1) bar.
• La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.

• Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Rimuovi Flow-5
(se Flow-5 è montato)

• Rimuovere il cavo di controllo dal Misuratore di portata Flow-5 dalla connessione 'HB IN'.
• Se necessario, rimuovere le linee di collegamento tra la Linea di mandata e quella di ritorno in tutti i circuiti del misuratore di flusso.
• Rimuovere la vite di montaggio (①) e rimuovere il misuratore di flusso esterno dall'Unità di termoregolazione.

Aggiorna Flow-5

NOTA!

I collegamenti a vite sono fissati con adesivo e devono quindi essere allentati lentamente. In caso contrario, c'è il pericolo che la testa della vite si rompa. Se possibile, riscalda prima il composto adesivo.

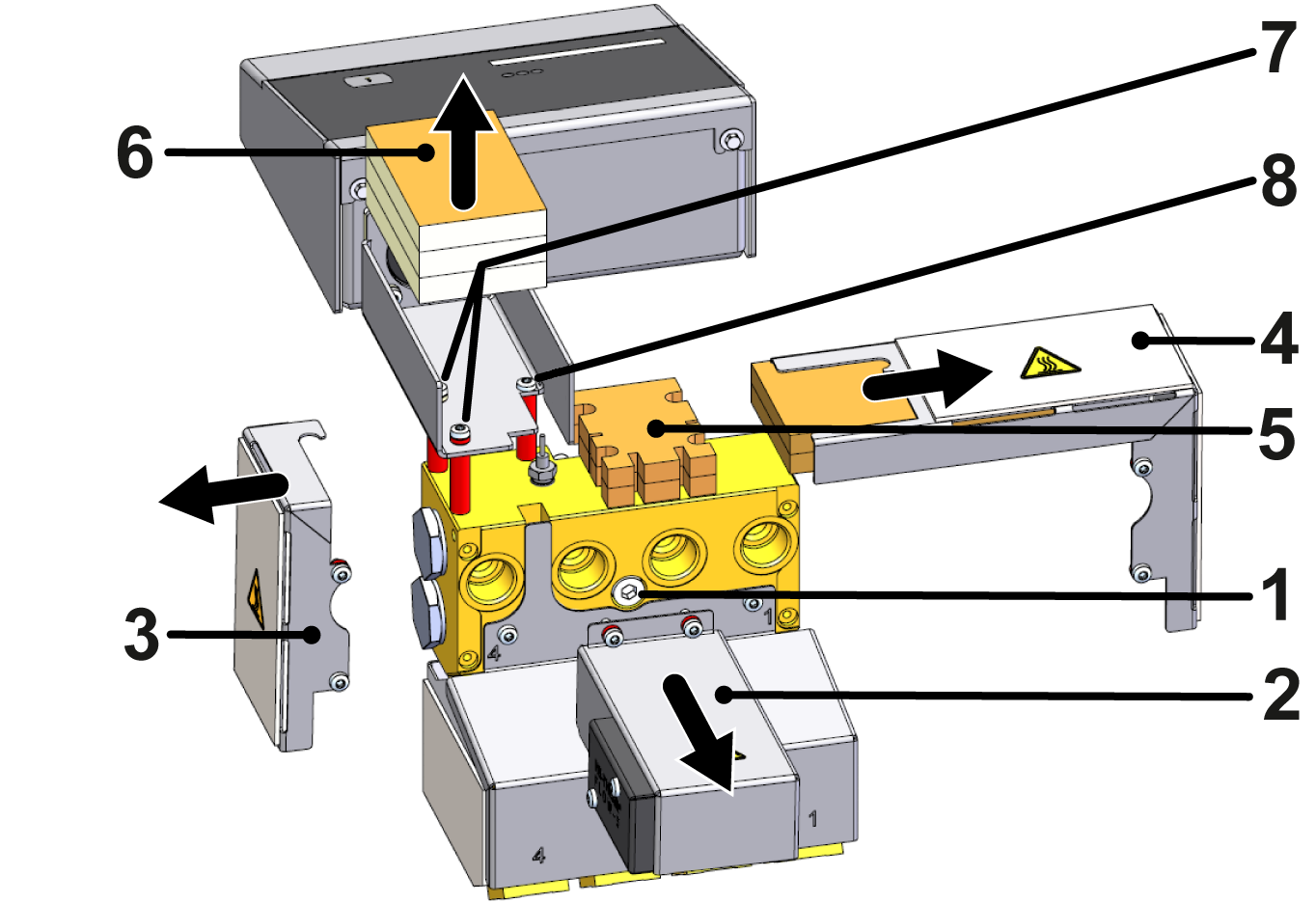

• Rimuovere il coperchio (②, ③, ④) rimuovendo le viti Torx incluso il distanziatore
• Rimuovere l'isolamento (⑤, ⑥).
  • Assicurarsi che non vi sia alcun carico di trazione sui collegamenti dei cavi.
• Rimuovere le viti Torx (⑦, ⑧), inclusi i distanziatori e i tubi PEEK (contrassegnati in rosso).
  • L'unità di valutazione deve essere preventivamente supportata in modo tale che non vi sia alcun carico di trazione sui collegamenti dei cavi.

NOTA!

Proteggi tutti i collegamenti a vite con la guarnizione liquida Loctite 620.

• Installa due nuove viti Torx M4x40 (⑦ → B3271659), inclusi i nuovi tubi PEEK (T24717) e i distanziatori esistenti.
• Installare una nuova vite Torx (⑧ → B3271658) incluso il nuovo pezzo di tubo PEEK (T24717).
  • Si noti che nessuna barra distanziatrice è collegata a questa connessione a vite.
• Installare l'isolamento (⑤) tra i pezzi del tubo PEEK (contrassegnati in rosso).
• Inserire l'isolamento (⑥) nella canalina portacavi in modo che le linee dei cavi siano instradate tra i singoli isolamenti.
• Fissate i coperchi (②, ③, ④) con le viti Torx incluso il distanziatore.
  • Si noti che i distanziatori per il coperchio (②) sono montati direttamente sotto le teste delle viti.

Funzione di controllo

• Installare il misuratore di flusso esterno sull'Unità di termoregolazione e serrare la vite a bussola esagonale con una coppia massima di 20 Nm.
• Se necessario, reinstallare le linee di collegamento tra la Linea di mandata e la Linea di ritorno in tutti i circuiti del misuratore di flusso.
• Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
• Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
• Verificate la plausibilità dei valori di visualizzazione (portata, temperatura) dei singoli circuiti di misurazione.

disattivare

• Spegnere l'unità utilizzando il pulsante I/O ().
  • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
