T29216: Equipaggiamento supplementare_ZB
scopo
Installazione a posteriori di dotazione a richiesta ZB
qualifica
personale specializzato
Materiale
| Pos. | Denominazione | Articolo | T29216 |
| 01 | cavo X25/X26, 0,26 m | T28732-1 | 1 |
| 02 | Vite Torx M3x12 | B1983407 | 2 |
| 03 | dado esagonale M3 | B1874659 | 2 |
| 04 | cavo ZB, 6 m | T24562-1 | 1 |
| 05 | Targhetta identificativa | T19277 | 3 |
Materiale richiesto
- Cacciavite Torx, size 20
- Chiave ad anello, misura 5.5
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddare e disattivare
- Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

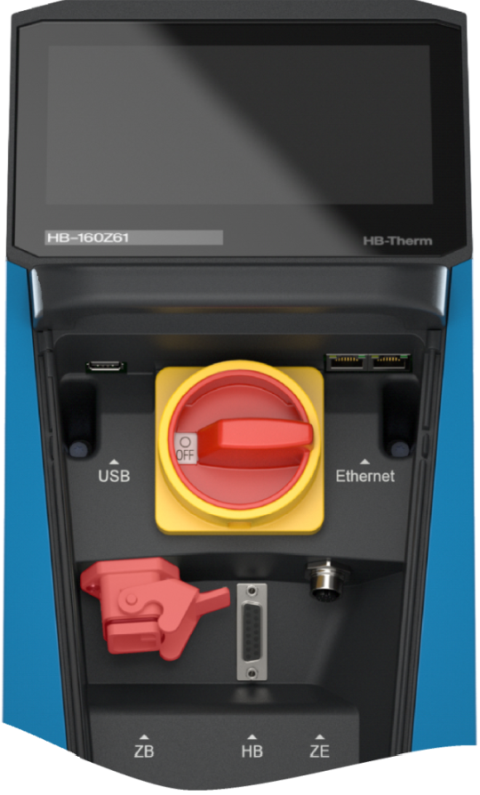

Parte anteriore aperta
- Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
- Rimuovere la spina cieca dall'apposita connessione alla dotazione a richiesta. Questo non è più necessario.
Retrofit
- Premere insieme le cinghie di montaggio (①) e rimuovere il coperchio del cavo (②).

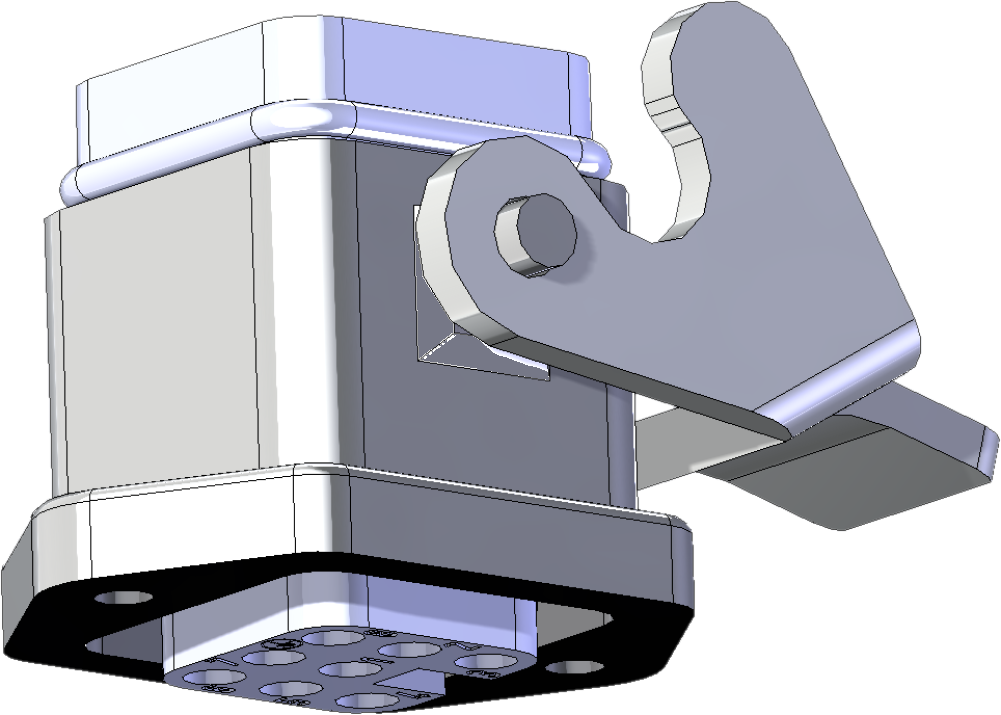

- Fate passare il cavo (X25/X26, T28732-1) attraverso l'apertura «E.B.» sulla parte anteriore e avvitatelo saldamente.
- Inserire prima la vite esterna, poi la vite interna e fissarla con i dadi di montaggio.
- Instradare il cavo (X25/X26, T28732-1) alla scheda del dispositivo (GIF-61) e collegarlo.
- Connettore a 5 pin → X25 (GIF-61)
- Connettore a 3 pin → X26 (GIF-61)
- Inserire il copricavo (②) negli appositi recessi.
- Assicurati che le clip di montaggio (①) si incastrino in posizione.
Chiudi la parte anteriore
- Ripiega la parte anteriore e fissa 2 viti Torx.
Funzione di controllo
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
- L'inizializzazione viene avviata e riconosce la dotazione a richiesta.
- Verificare che la dotazione a richiesta sia stata riconosciuta. Toccando il campo di stato (
) si apre il sistema di informazioni. Il sistema informativo visualizza le informazioni sull'unità e le apparecchiature ausiliarie disponibili.- Se la dotazione a richiesta non viene visualizzata, controllare tutti i connettori e riavviare l'unità.
- Verificare la funzionalità collegando un cavo di controllo esterno (vedere). Comando a distanza
disattivare
- Disattivare l'interruttore principale (QS 1).
